带安装法兰接口的圆顶密封罩壳结构

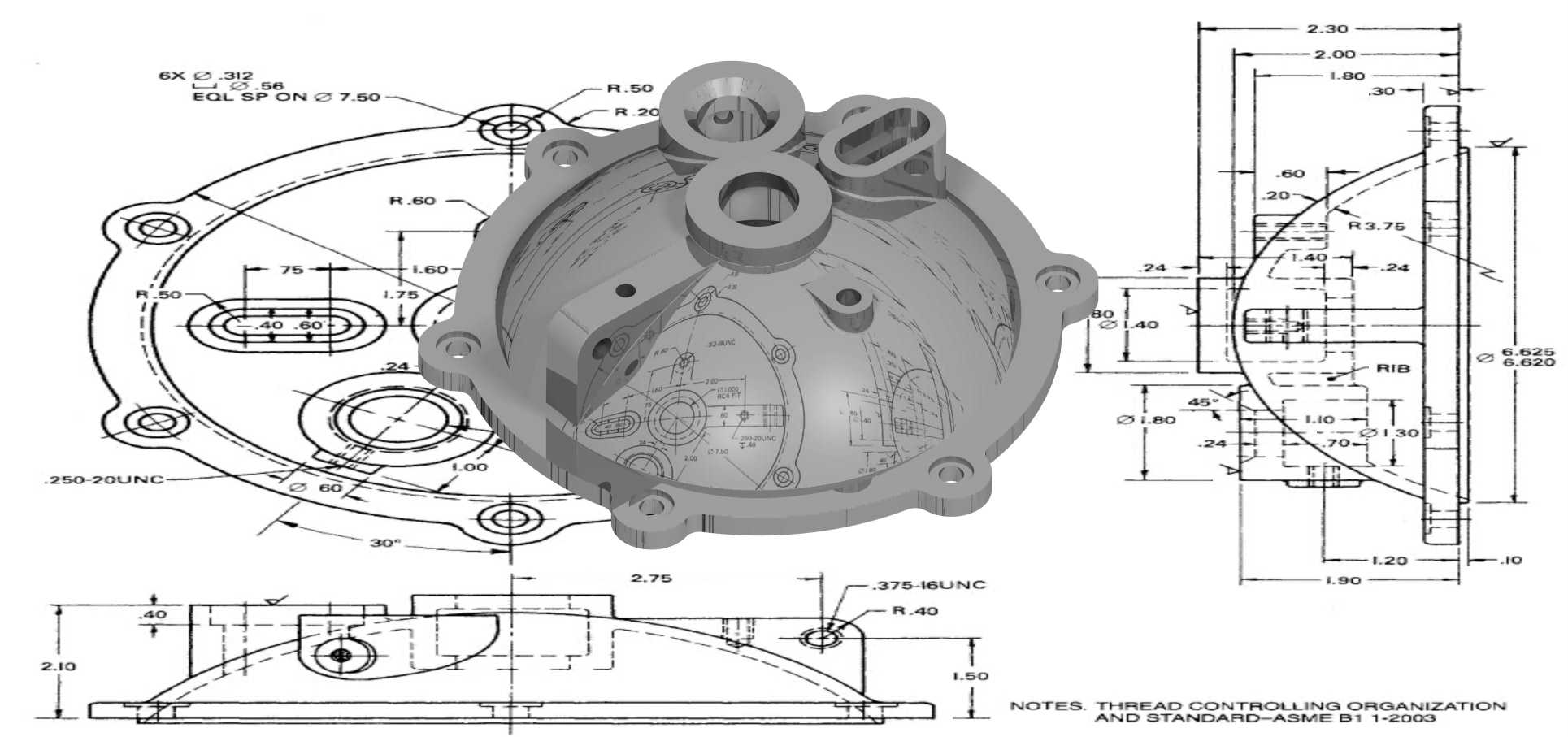

　　这类圆顶罩壳多用于承压腔体的端部密封防护，常见于小型气动设备、液压动力单元、精密传动腔体的外侧封装，在小型空压机泵头、真空发生装置、车用辅助泵体上都能见到同结构的应用，核心作用是封闭腔体内部的运动组件、流道结构，隔绝外界粉尘、水汽侵入，同时承受腔体内部的工作压力，避免介质泄漏。从结构设计来看，整体采用半球形圆顶加直边法兰的构型，圆顶曲面的受力特性远优于平板端盖，同等壁厚下能承受更高的内部压力，减少应力集中带来的形变风险，曲面过渡处做了等壁厚设计，避免注塑或铸造成型时出现缩孔、壁厚不均的缺陷。法兰边均匀分布多个安装固定孔，其中包含标准螺纹孔与光孔两种结构，光孔用于穿过螺栓与腔体本体定位，螺纹孔用于外接附属管路、传感器或者小型功能组件，

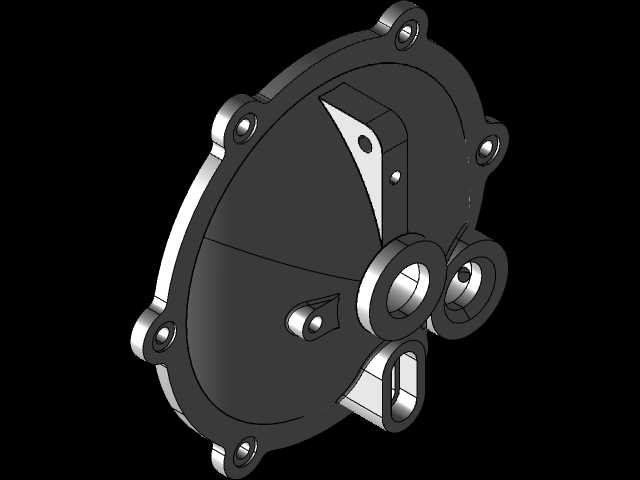

　　法兰端面预留了密封槽安装位，装配时可放置O型密封圈实现端面静密封，保证结合面的密封性能。罩壳顶面集成了多个不同通径的接口凸台，包含大口径的主通路接口、小口径的控制气路接口，还有异形的快插接口安装位，所有接口凸台都做了加厚处理，接口根部增加了加强筋结构，避免外接管路受力时出现接口断裂的问题，凸台内孔预留了加工余量，成型后可根据实际配接需求加工内螺纹或者密封锥面。从安装边界来看，法兰外圆的安装孔位采用对称分布设计，适配圆形腔体的端向安装，整体外轮廓没有突出的尖锐结构，安装后不会与周边其他组件产生干涉，法兰边的厚度经过校核，在螺栓锁紧力矩下不会出现翘曲变形，保证密封面的平面度要求。设计过程中需要重点关注圆顶与直边段的过渡圆角，

　　过小的圆角会在承压时产生较大的局部应力，容易出现疲劳裂纹，同时各个接口的位置布局要避开内部运动组件的运动包络，避免装配后出现干涉，还要考虑成型工艺的拔模角度，所有外侧壁都预留了合理的拔模斜度，内侧曲面做了顺滑过渡，减少成型时的材料堆积。这类罩壳通常采用铸铝或者增强工程塑料制作，铸铝材质多用于有较高承压要求、工作温度较高的工况，工程塑料材质则用于低压、常温的普通工况，能有效降低整体重量与生产成本，装配时通过法兰螺栓均匀锁紧，配合端面密封圈即可实现可靠的密封固定，日常维护时只需拆卸法兰螺栓即可打开腔体，检修内部组件十分便捷。
