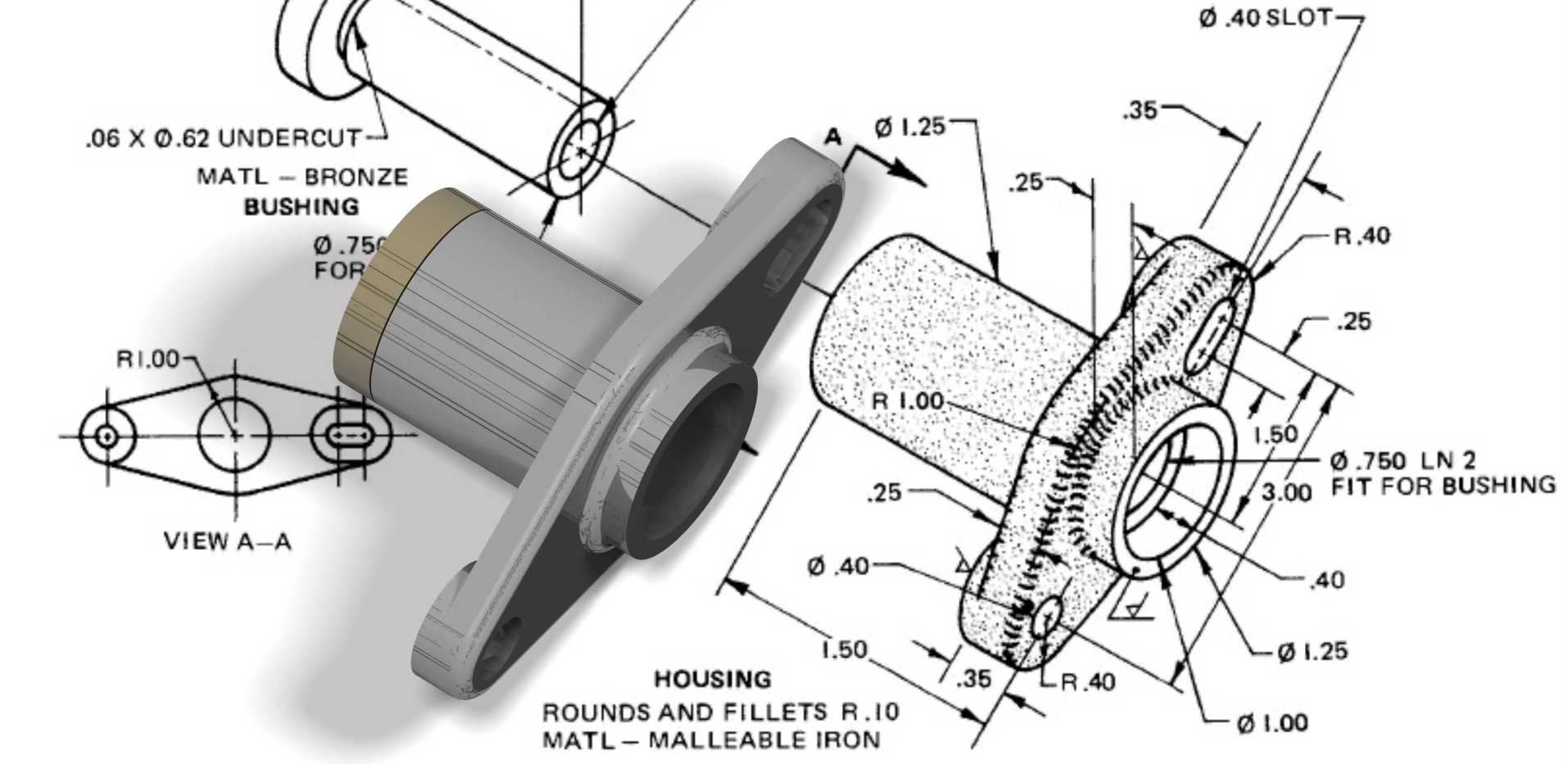

青铜衬套法兰式钻模壳体组件结构

　　这套钻模组件是孔加工工序里的核心定位工装，主要用在中小批量零件的钻、铰工序现场，替代划线找正的传统操作，能把孔位位置度公差稳定控制在0.1mm以内，在普通钻床、摇臂钻床的加工场景里适配性极强，不需要额外改装设备就能直接装夹使用。从结构拆分来看，组件分为壳体和青铜衬套两个核心部分，壳体采用带双耳法兰的安装结构，两个安装孔的中心距、同轴度都做了严格公差约束，法兰底面作为安装基准面，平面度要求控制在0.02mm以内，保证装夹后和设备工作台或者夹具基板贴合无间隙，避免加工过程中出现振动让刀。衬套选用青铜材质，压装在壳体的主体安装孔内，内孔和刀具导向段做间隙配合，端部设计了0.06英寸深度0.62英寸的退刀槽，

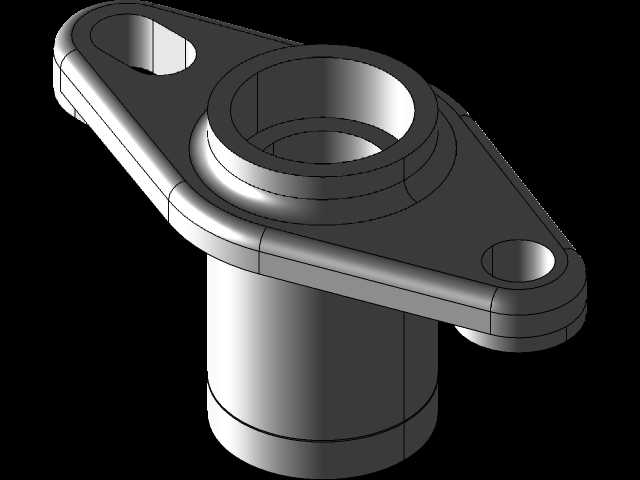

　　能适配带端面切削的复合刀具加工需求，衬套和壳体的配合过盈量经过反复校核，既保证压装后不会因为刀具往复摩擦出现窜动，又不会因为过盈量太大导致壳体安装孔出现微裂纹影响使用寿命。壳体的主体结构做了全圆角过渡，所有棱边的外圆角统一为R0.1，安装耳和主体衔接的位置做了R1的大圆角卸荷结构，能降低装夹压紧时的应力集中，避免长期使用后出现开裂变形。尺寸设计上，主体安装孔直径为0.75英寸，长度方向预留3英寸的衬套配合段，保证刀具导向长度足够，不会因为导向段过短出现孔倾斜的问题；法兰端面上的定位凸台直径1.25英寸，和待加工零件的定位孔做小间隙配合，装拆方便的同时能保证定位精度，侧面的0.4英寸宽槽用来安装锁紧顶丝，加工时可以快速压紧待加工零件，

　　减少装夹辅助时间。设计过程中优先考虑了现场操作的便利性，所有需要人工操作的边角都做了钝化处理，没有尖锐棱边，避免操作工装拆零件时被划伤；壳体的壁厚经过强度校核，最薄位置0.25英寸，在青铜衬套压装、刀具切削受力的工况下变形量小于0.005mm，完全满足加工精度要求。安装边界上，双耳法兰的总宽度、主体外伸长度都控制在常规钻床的工作台行程范围内，不需要额外加长刀具就能完成全工序加工，衬套作为易损件可以单独更换，后期维护成本极低，不需要整体报废壳体，适合加工车间长期高频使用。
