公制带安装孔方形轴承箱体结构

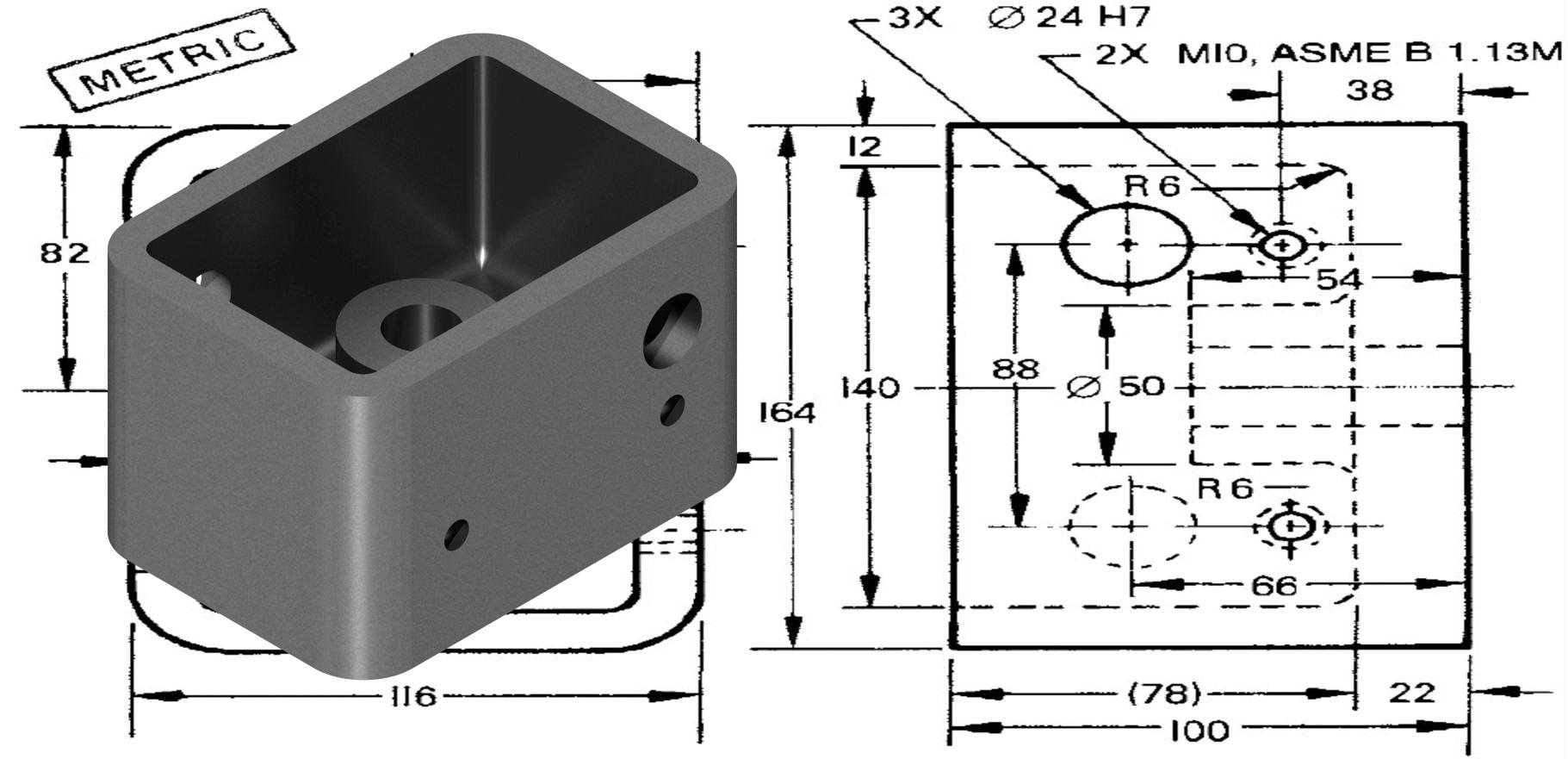

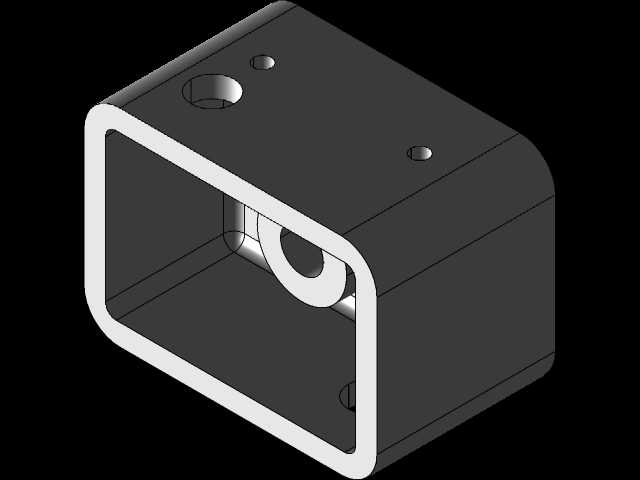

　　这款方形轴承箱体是传动系统中用于承托轴承组件的核心壳体零件，在各类输送设备、小型动力传输单元、轻工机械的转轴支撑部位应用广泛，主要作用是为轴承提供稳定的安装基准，同时隔绝外界粉尘、切削液等杂质侵入轴承滚道，维持轴承运转时的润滑环境，避免轴承因受载偏移出现早期磨损。从结构设计来看，整体采用带圆角的方形中空腔体结构，腔体内部预留了轴承安装的容纳空间，侧壁做了均匀的壁厚设计，既保证整体刚性，又能控制零件自重，避免不必要的材料浪费。箱体的外形安装边界尺寸清晰，总长度116mm，总高度164mm，宽度方向尺寸82mm，安装时可直接嵌入对应设备的安装位，不需要额外做复杂的适配修配。腔体内部设置了直径50mm的轴承安装位，

　　可适配对应外径的标准轴承，安装位周边做了R6的圆角过渡，避免应力集中导致的箱体开裂，提升长期受载下的结构强度。箱体侧壁设置了3个直径24H7的通孔，用于穿装固定螺栓实现箱体与设备机架的锁紧，H7的公差等级能够保证螺栓装配后的定位精度，避免箱体运转过程中出现移位。同时侧壁还设置了2个M10的螺纹孔，符合ASME B1.13M螺纹标准，可用于安装润滑管路接头或者端盖固定螺钉，满足不同装配场景的需求。从安装尺寸的排布来看，固定孔的中心距做了明确的尺寸约束，横向、纵向的孔位间距都经过校核，能够保证装配时螺栓不会与内部轴承组件发生干涉，螺纹孔的位置也避开了箱体的应力集中区域，不会因为攻丝导致局部壁厚不足影响结构强度。

　　箱体的边角全部采用圆角过渡，没有尖锐的棱角，既可以避免装配时划伤操作人员，也能减少铸造或者机加工过程中的应力残留，提升零件的加工良率。中空腔体的底部做了平整的支撑面，轴承装入后可以贴合支撑面实现轴向定位，不需要额外加装定位挡圈就可以限制轴承的轴向窜动，简化了整体装配流程。这类箱体零件在设计时充分考虑了机加工的工艺性，所有的孔位都采用垂直于安装面的设计，一次装夹就可以完成大部分孔系的加工，减少装夹次数带来的形位公差误差，能够有效控制加工成本，适合批量生产应用。
