多通接口可锻铸铁翻滚箱体结构设计

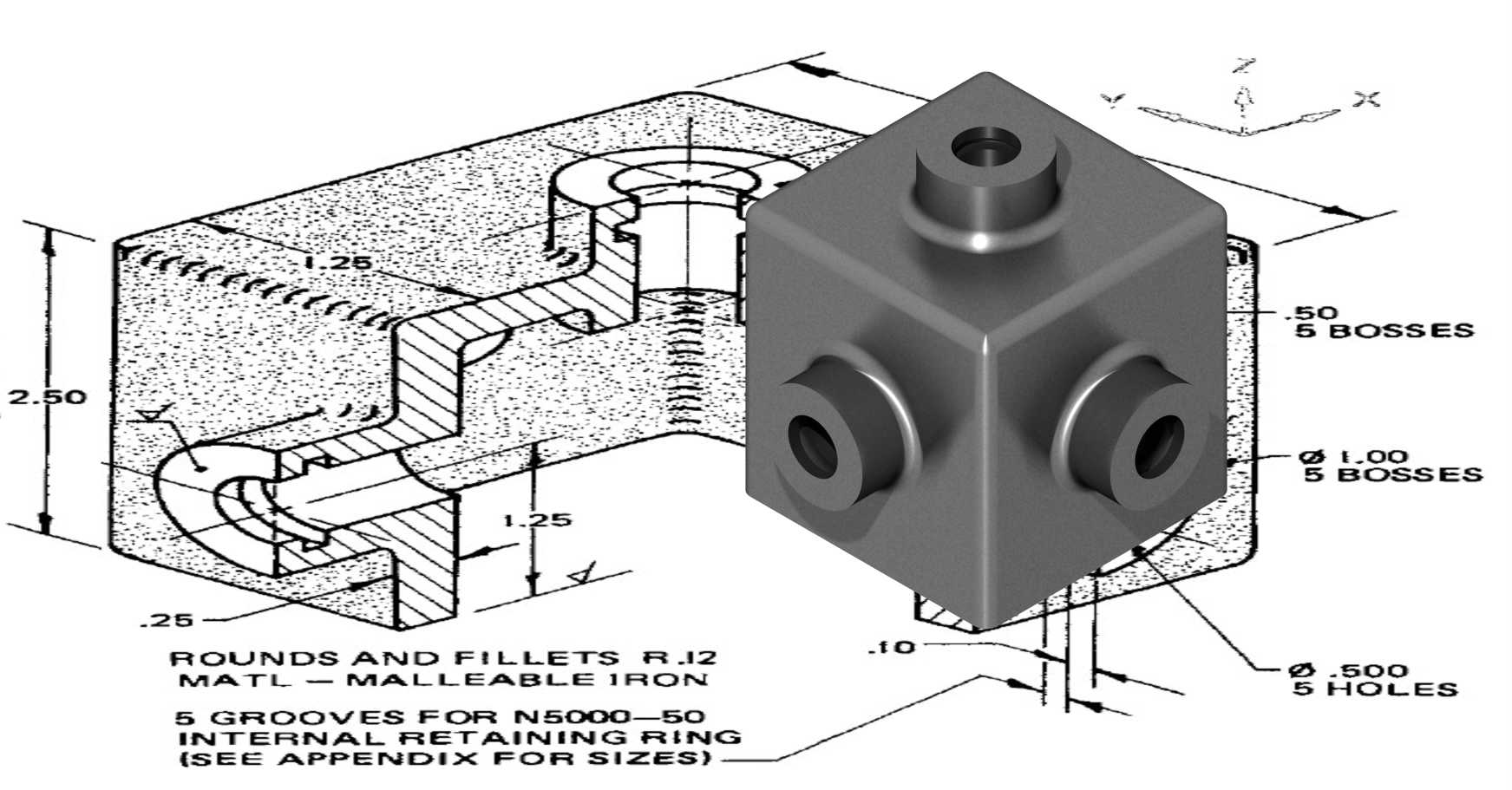

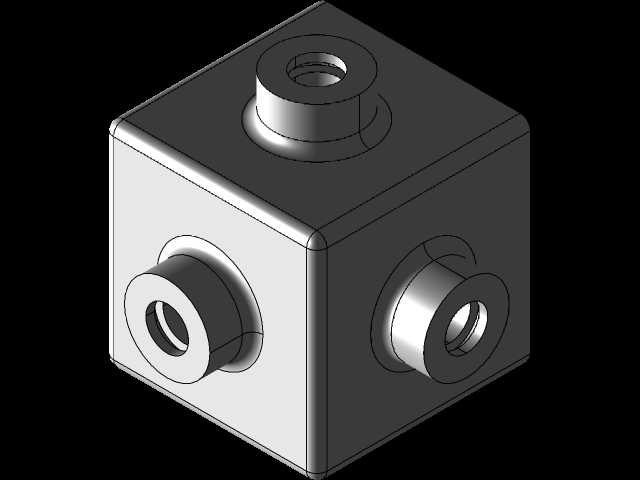

　　这类多接口方体铸铁件，常应用在小型流体回路、集中润滑系统或是低压气路分配单元中，作为管路交汇的核心承载壳体，承担介质分流、通路转接、元件集成安装的作用，区别于常规的通式油路块，该结构在五个方向均预留了接口安装位，可同时对接不同走向的外接管路，减少管路弯折带来的流阻损失，也能压缩整套回路的安装占用空间。从结构设计逻辑来看，主体采用正六面体基础构型，所有棱边均做R12的圆角与倒角处理，一方面适配可锻铸铁的铸造工艺特性，避免尖角位置出现浇铸不足、应力集中开裂的缺陷，另一方面也能降低安装过程中锐边划伤管路、磕碰操作人员的风险。五个接口的内孔直径统一为0.5英寸，孔位端面预留0.1英寸的加工余量，方便后续攻丝或是安装卡套接头时做精修处理，

　　保证接口的密封面平面度满足低压工况的密封要求。其中一个侧面的接口内部设计有适配N5000-50型内挡圈的5道环形沟槽，沟槽位置距离接口端面1.25英寸，可通过安装孔用挡圈实现内置阀芯、节流片或是单向阀组件的轴向定位，无需额外设计压盖结构，简化了内部元件的装配流程。从安装边界来看，主体方体的凸台位置尺寸控制在0.5英寸的突出高度，相邻接口的中心距保持1.25英寸的均匀排布，底部预留0.1英寸的安装基准面，可直接贴装在安装基板上，通过侧面的固定孔完成锁紧，安装时无需额外调整角度，五个方向的接口可直接对接对应走向的管路，避免装配时出现管路干涉。材质选用可锻铸铁，兼顾了壳体的结构强度与铸造流动性，能够承受回路中常规的压力冲击，

　　同时铸铁本身的减振特性可降低介质流动带来的振动传递，适合在工况存在小幅振动的设备中使用。设计时特意将内部流道做了圆弧过渡处理，没有直角转折结构，可减少介质在腔体内的紊流现象，降低流阻的同时也能避免杂质在直角位置沉积堵塞通路。
