五辐式带键槽手动操作手轮结构

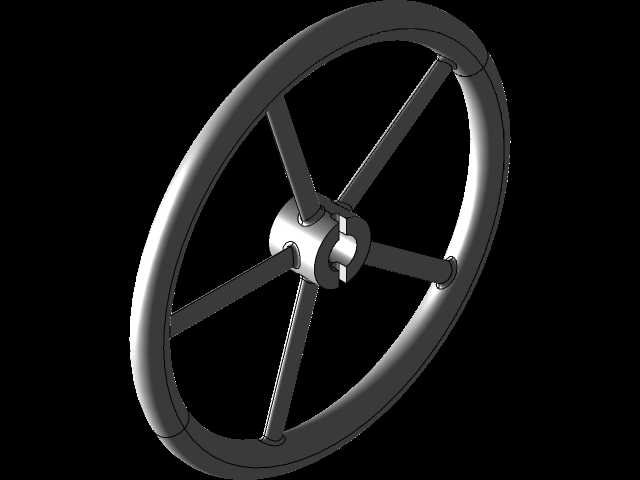

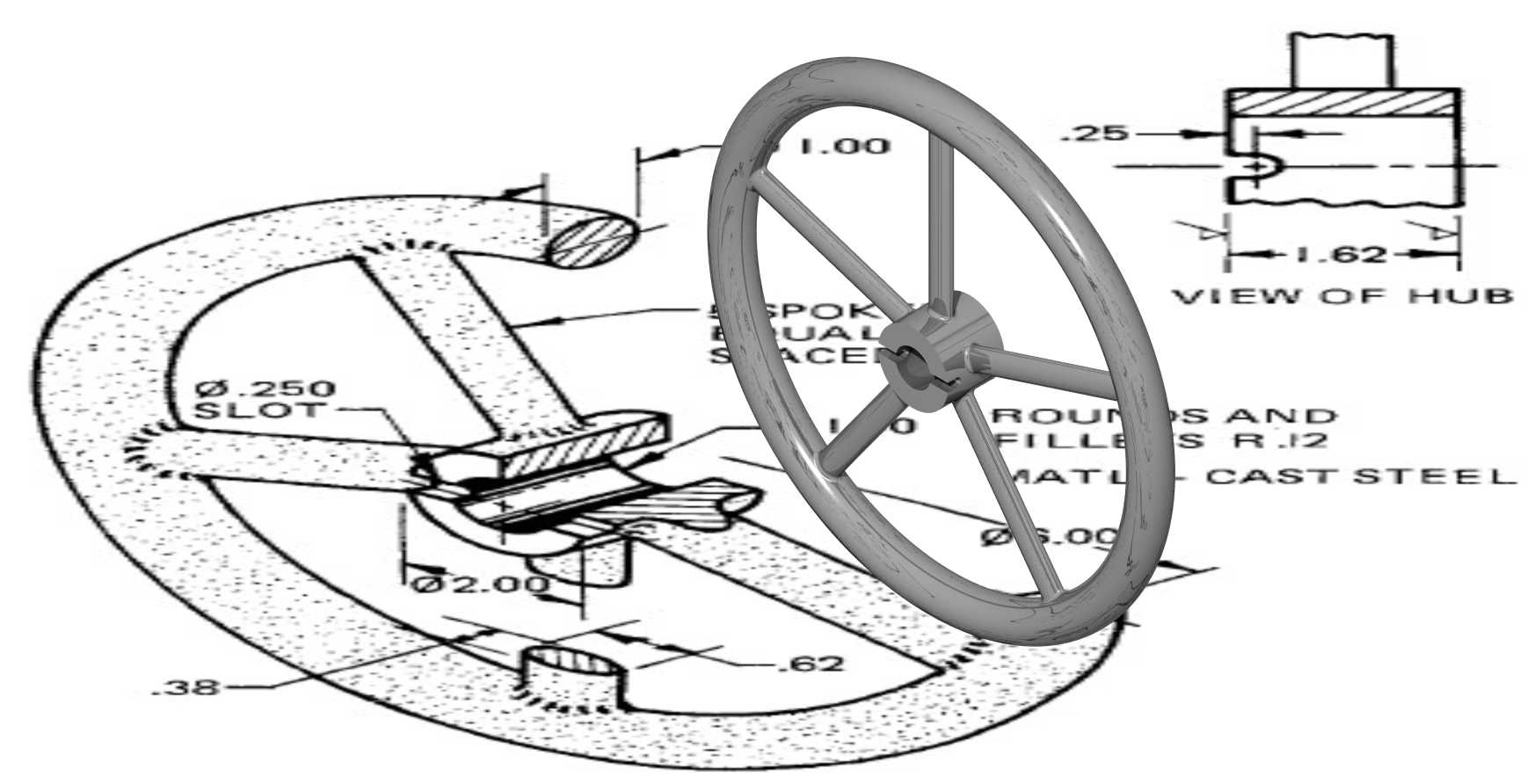

　　这类五辐结构手轮是工业设备里十分常见的手动操作执行部件，日常在机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧调整等场景都能见到它的身影，核心作用是把操作人员手部施加的圆周力矩，通过轮毂的连接结构传递到设备的转轴上，实现小扭矩工况下的精准位置调节、状态切换或者锁紧动作。从结构设计逻辑来看，采用五根辐条连接外圈轮缘与中心轮毂的布局，是在保证整体结构刚度的前提下尽可能降低零件自重，相比实心轮盘结构，五辐布局的镂空区域能减少材料占用，同时不会出现三辐结构受力不均、单根辐条载荷过大的问题，也比六辐及以上辐条数量的结构加工工序更简洁，兼顾了力学性能与加工经济性。轮缘部分做了圆弧过渡的截面设计，没有尖锐棱角，操作人员握持转动时不会硌手，

　　长时间操作也能降低手部疲劳感，轮缘的外径尺寸是按照常规手动操作的力矩需求设定的，在人手可轻松握持施力的范围内，足够的力臂长度能让操作人员用较小的握力输出足够的调节扭矩，不需要额外加装延长杆就能完成常规调节动作。中心轮毂部分设计有贯通的轴孔，轴孔内加工了标准平键槽，安装时可以通过平键与设备转轴实现周向固定，避免手轮受载时与转轴发生相对滑动，保证力矩传递的可靠性，轮毂的轴向长度经过匹配设计，既能够保证与转轴的配合接触长度足够，不会出现配合过短导致的晃动问题，也不会因为轴向尺寸过长占用过多安装空间，适配多数常规设备的转轴安装边界。辐条与轮缘、轮毂的连接位置都做了圆角过渡处理，避免应力集中，在承受突发的较大操作力时，

　　连接位置不会因为应力突变出现开裂变形的问题，整体结构的受力路径清晰，操作人员施加在轮缘上的力通过五根辐条均匀传递到中心轮毂，再通过键连接传递到转轴，整个传力过程没有冗余结构，零件的壁厚分布均匀，不管是采用金属铸造后机加工的工艺，还是采用工程塑料注塑成型，都能很好地适配生产流程，成型后不需要做过多的后续修整就能满足使用要求。在实际设备选型适配时，只需要核对转轴直径、键槽尺寸与手轮轮毂的配合参数，同时确认手轮的外径不会和设备周边的防护结构、相邻操作部件产生运动干涉，就可以直接替换安装，不需要额外做结构修改，这类手轮的转动没有方向限制，顺时针、逆时针转动都可以顺畅传力，表面没有多余的凸起结构，即使在设备周边空间比较局促的安装场景下，转动过程也不会勾挂操作人员的衣物或者周边的管线，适配多种工业设备的手动调节工位使用。
