三幅条偏置式机床操作手轮结构设计

　　这款偏置手轮主要应用在各类通用机床、专用加工设备的进给调节、工位微调场景，也可适配轻工输送线、印刷设备、包装机械的手动调节工位，用来替代直柄手轮解决操作空间受限的安装痛点。从实际使用场景来看，当设备操作面板与调节轴存在轴向错位，或是操作侧有突出的护罩、管线干涉时，偏置结构的轮毂位置能让轮缘的操作空间更贴合人手操作轨迹，不需要操作人员探身或调整站位就能完成转动操作，长时间微调进给时手腕的弯折角度更小，能有效降低操作疲劳。

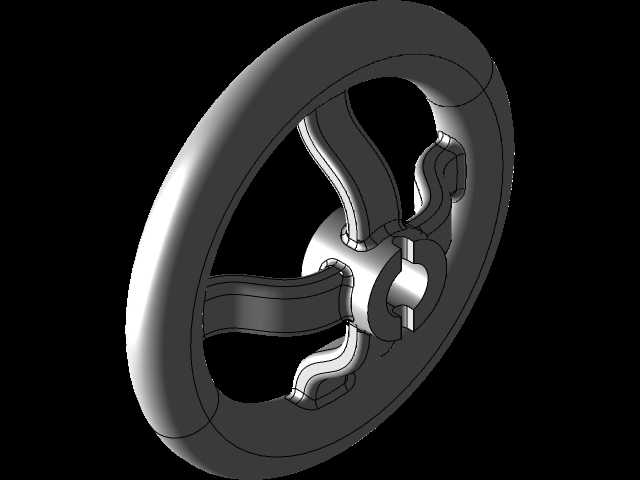

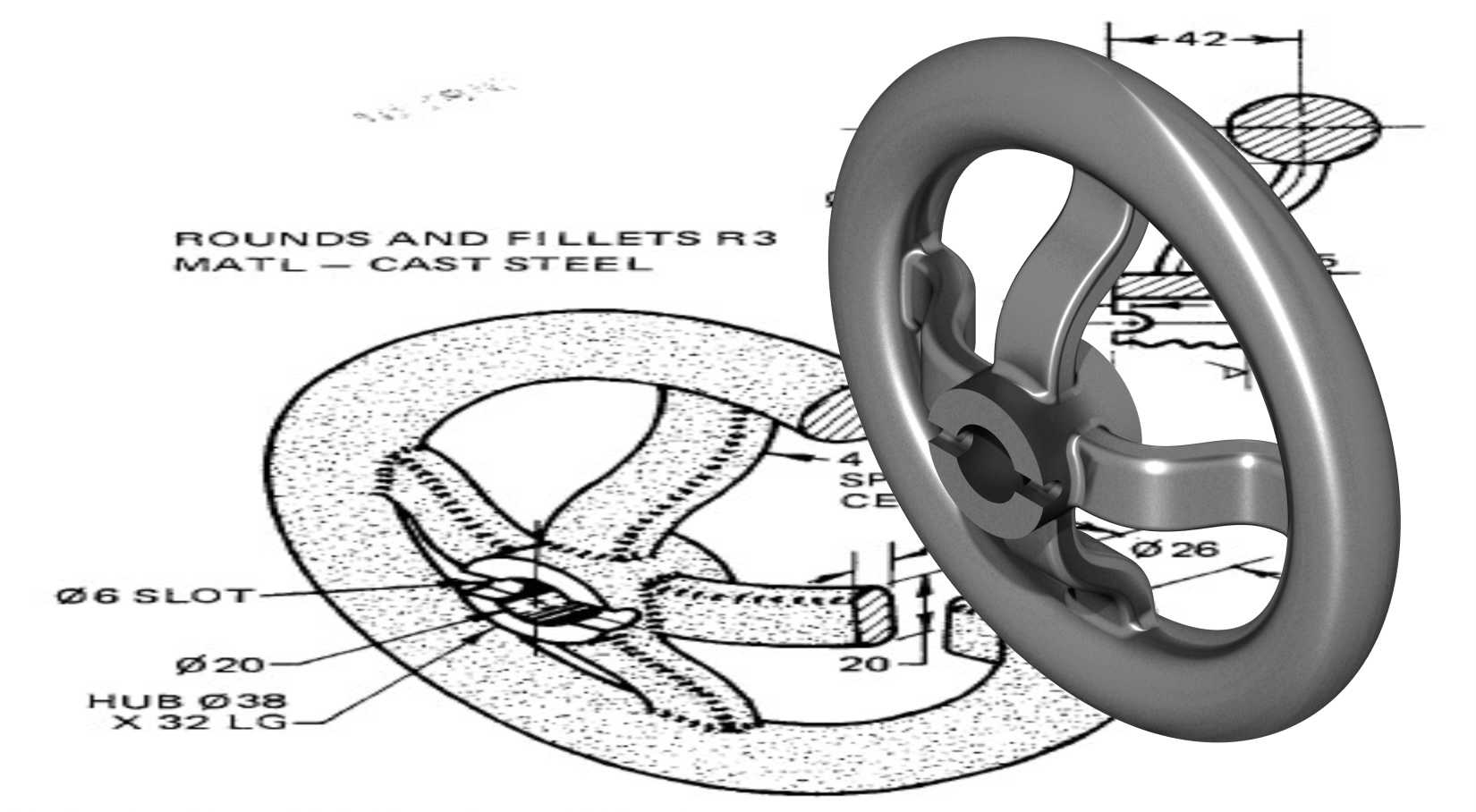

　　设计层面采用三幅条对称支撑结构，相比两辐条结构抗扭刚度更高，转动时轮缘的形变更小，相比四辐条结构又能减少不必要的材料冗余，幅条采用弧形过渡造型，避免直角应力集中，在承受突发的扳动冲击力时，应力能顺着幅条曲面均匀分散到轮缘和轮毂衔接处，不会出现局部应力断裂的问题。轮毂部分设计有带键槽的安装孔，适配标准直径的调节轴，键槽的尺寸公差按照通用机械传动配合要求设定，安装时不需要额外加工就能实现周向固定，轮毂侧面的台阶结构可以配合轴端挡圈完成轴向定位，安装边界上，轮缘的外径尺寸适配常规人手抓握的周长范围，偏置的轮毂偏移量控制在合理区间，既保证操作时不会和轴端的其他部件磕碰，又不会因为偏移量过大导致转动时的力矩传递出现偏载。

　　轮缘的截面采用圆弧过渡的曲面设计，表面没有尖锐棱角，抓握时的贴合度更好，即使戴劳保手套操作也不会出现打滑硌手的问题。从结构选型角度，这款手轮适合用在需要频繁手动微调、操作空间存在干涉的设备工位，安装时只需要核对轴径、键槽尺寸和安装侧的轴向空间，不需要额外改动设备原有结构就能直接替换同规格的普通手轮，转动时的力矩传递平稳，三幅条的结构在转动到任意角度时都有至少一根幅条处于便于施力的位置，不管是快速大行程转动还是小角度微量进给，都能找到合适的施力点。在实际设备维护中，这种一体式结构的手轮没有多余的活动连接件，长期使用不会出现松动、异响的问题，抗磕碰性能优于带塑料握柄的装配式手轮，适合车间多尘、有切削液飞溅的加工环境使用。
