带多安装位的输送线托辊支撑构件

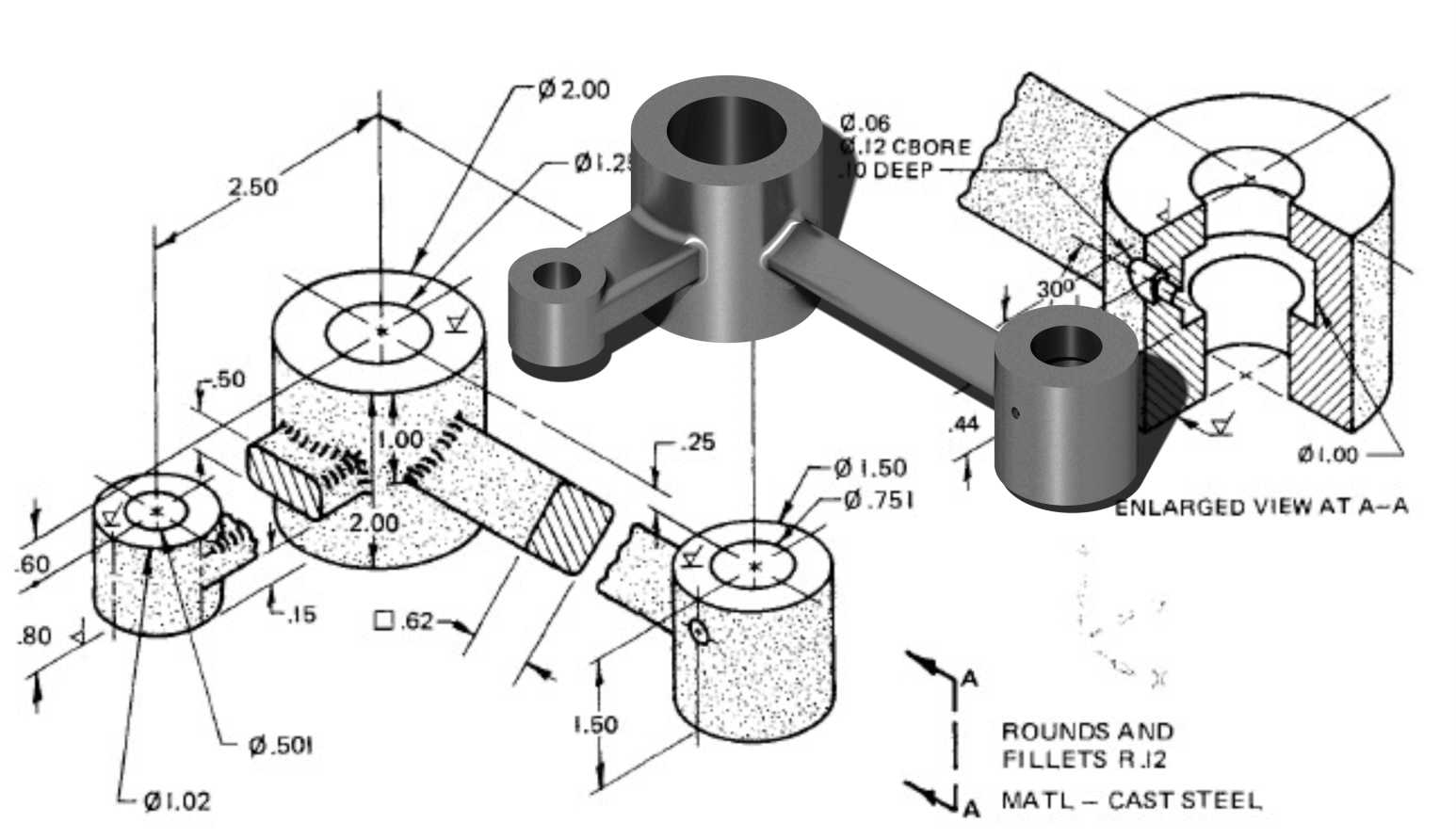

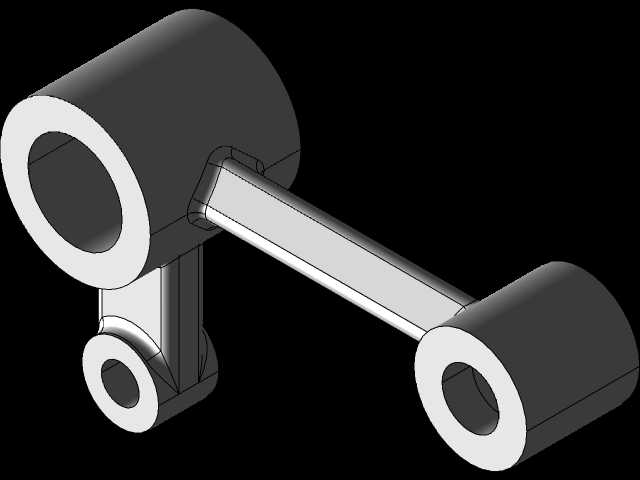

　　这类支撑构件主要应用在带式输送设备的辊组排布段，不管是矿山散料输送线、车间流水线物料转运段，还是港口散货装卸的输送系统里，都能见到这类构件的身影，它的核心作用是承托托辊的转轴端部，约束托辊的径向跳动与轴向窜动，保证托辊在承载物料重量时能保持稳定的转动轴线，避免输送带出现跑偏、撒料的问题。从结构设计来看，这个构件采用了三个不同规格的筒状安装座通过连接臂整合为一体的结构，其中大直径的筒座用于匹配主承载托辊的轴端，两个小直径筒座分别对应侧挡辊或者辅助支撑托辊的安装位，连接臂采用等截面的杆状结构，在保证整体结构刚度的同时尽可能减少材料用量，降低构件自身重量。设计时需要先匹配对应输送线的托辊排布间距，确定三个安装座的中心距，

　　这个尺寸直接决定了托辊组的槽角角度，槽角的大小会影响输送带的物料承载量，一般散料输送场景下槽角设置在30度到35度区间，对应的安装座中心距需要结合托辊直径、输送带宽度反复校核，避免出现托辊干涉、输送带边缘磨损的问题。安装边界方面，每个筒座的内孔直径需要和托辊轴径做间隙配合，配合公差一般选H8/f7，既保证托辊轴能顺利穿入安装，又不会因为间隙过大导致运行时出现晃动，筒座的端面需要加工出足够的承压面，和托辊端部的密封件、轴承座端面贴合，避免粉尘、散料颗粒进入轴承内部影响托辊使用寿命。连接臂和筒座的衔接位置做了圆弧过渡处理，避免应力集中，因为输送设备运行时会存在持续的振动，还有物料冲击带来的交变载荷，如果衔接位置是直角结构，

　　很容易在长期运行后出现焊缝开裂或者结构疲劳断裂的问题。另外下方的小安装座还可以作为辅助固定位，用于安装防跑偏的检测装置或者清扫器的固定支架，不需要额外在输送机架上焊接支座，减少现场安装的工作量。实际选型时，除了匹配安装尺寸，还要结合输送线的承载能力确定构件的材质，重载场景下一般选用铸钢件做整体铸造后再加工安装面，轻载的流水线场景可以选用型钢焊接后做去应力处理，不管是哪种加工方式，都需要保证三个安装座的轴线平行度误差控制在允许范围内，否则托辊安装后会出现别劲的问题，大幅增加托辊转动的阻力，甚至会磨伤输送带的下表面。
