带加强筋三耳开槽法兰支架结构设计

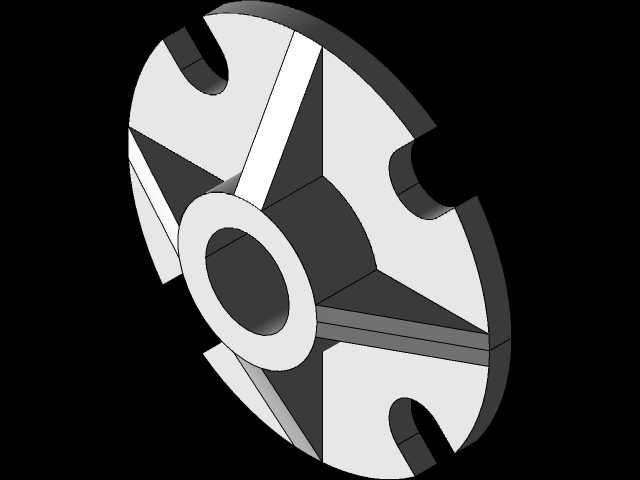

　　这款法兰支架主要应用在中小型传动设备、管路支撑系统以及轻型自动化生产线的构件连接场景中，核心作用是实现轴向部件与安装基面的刚性固定，同时承担一定的径向载荷传递，避免连接部位在设备运行过程中出现偏移、振动松脱等问题。从结构设计来看，主体采用盘式基座搭配中心轴套的布局，中心轴套的内孔可直接穿装传动轴、管路或者定位芯轴，轴套与盘体之间均匀布置了三道径向加强筋，筋板沿盘体径向延伸至外缘，既可以降低整体铸件的重量，又能大幅提升盘体与轴套连接部位的抗扭、抗弯强度，避免在承受偏载时出现轴套根部断裂的问题。盘体外缘均匀开设了三个U型开槽安装位，这种开槽设计相比传统的圆孔安装孔，能够在安装时提供一定的位置调整余量，

　　适配安装基面螺栓孔位存在小范围加工误差的情况，降低现场装配的对位难度，三个安装位沿圆周120度均匀分布，安装后受力均匀，不会出现单侧应力集中的问题。设计过程中充分考虑了安装边界的适配性，盘体的外缘直径控制在常规同载荷等级支架的通用尺寸范围内，中心轴套的轴向突出高度经过反复校核，既保证了与穿装部件的配合长度足够，提供稳定的径向支撑，又不会因为突出过长占用过多的轴向安装空间，适配多数紧凑安装空间的使用需求。加强筋的厚度采用渐变式设计，靠近轴套根部的位置厚度更大，向外缘方向逐渐收薄，在保证结构强度的前提下尽可能减少材料用量，同时避免筋板与盘体连接位置出现壁厚差过大导致的铸造缺陷。实际使用时，该支架既可以作为传动系统中轴承座的前置支撑构件，

　　分担轴承座承受的径向载荷，也可以作为管路系统中的端部固定支架，限制管路的轴向窜动与径向摆动，在轻型输送设备的辊筒端部安装场景中，这类支架也能提供稳定的支撑效果，安装时只需将中心孔对准待支撑部件，将三个U型槽对准安装基面的预埋螺栓，调整好位置后拧紧螺母即可完成固定，后期维护拆卸也十分便捷，无需完全拆下螺栓即可将支架从安装位取出，降低设备维护的工作量。
