竖井支撑连接构件结构设计

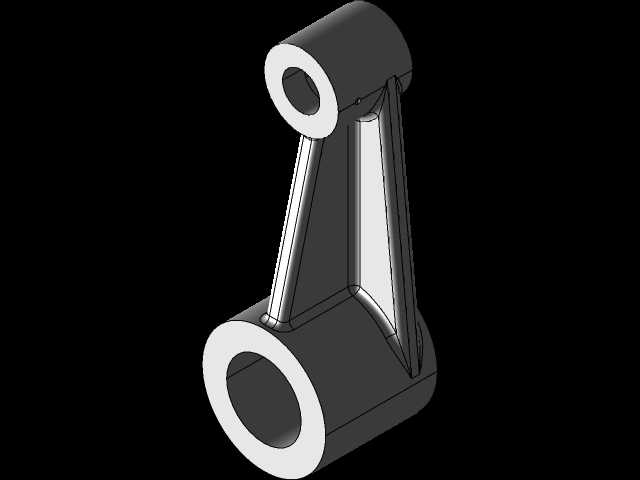

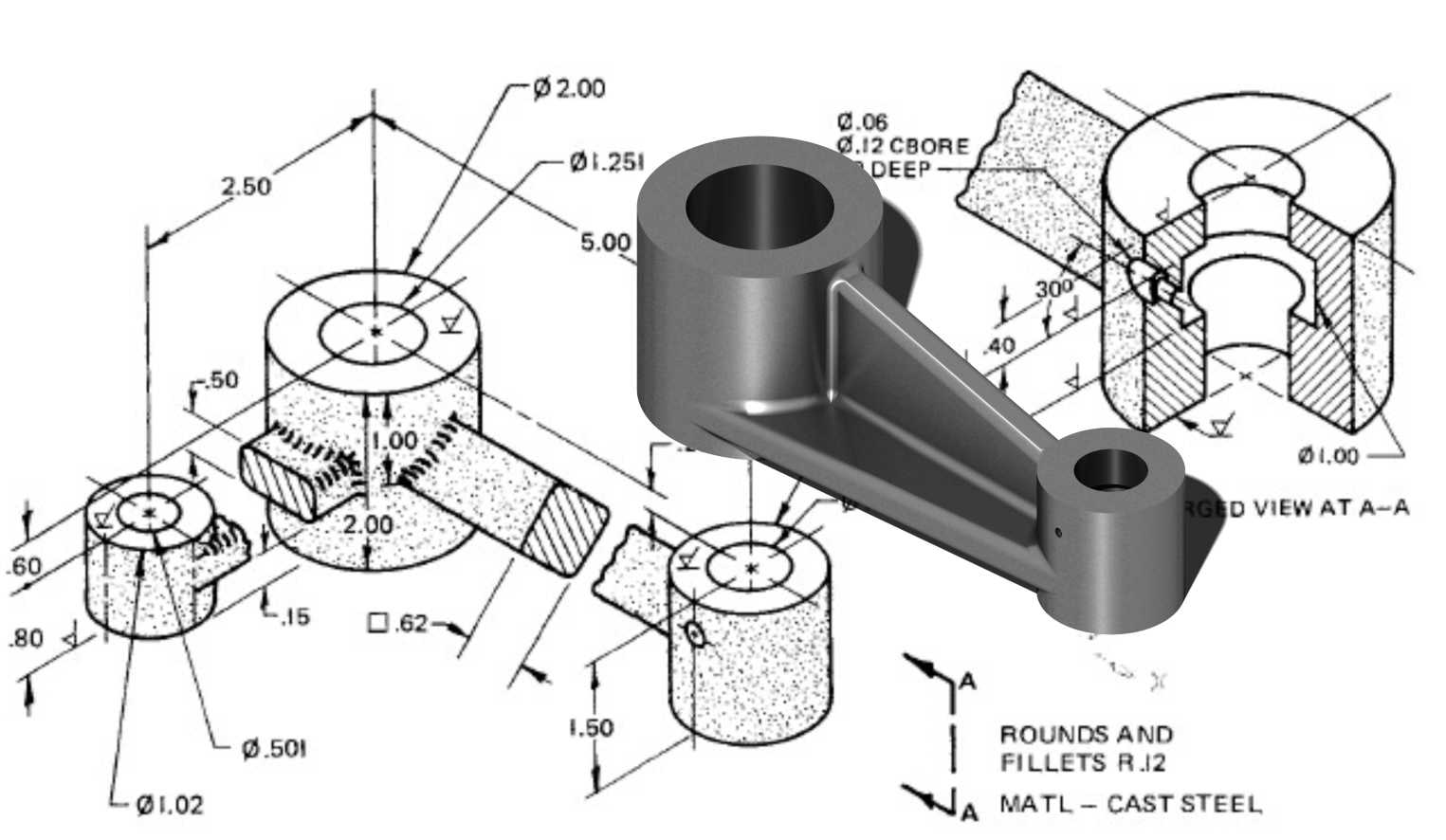

　　这类带双铰接孔的支撑构件，常应用在竖井作业设备的连杆传动系统中，作为传力路径上的核心支撑件，承担两端铰接点之间的载荷传递与位置保持作用。构件上下两端的同轴通孔为铰接安装位，分别对应竖井设备中固定基座与活动作业端的连接销轴，安装时需保证两孔轴线的平行度公差控制在合理范围，避免销轴装配后出现卡滞、偏磨问题，直接影响整套连杆机构的动作顺畅度。从结构设计逻辑来看，主体采用变截面斜向支撑筋连接两端的筒状铰接座，相比等截面直杆结构，在同等重量下能获得更高的抗弯截面模量，可有效抵消作业过程中产生的侧向弯矩与交变拉压载荷，筋板与两端筒座的衔接位置做了大圆弧过渡处理，能大幅降低应力集中系数，避免长期受交变载荷时出现疲劳开裂问题。

　　下端铰接座的径向尺寸大于上端，是因为下端靠近固定基座侧需要承担更大的倾覆力矩，增大筒座外径可提升销轴配合面的接触面积，降低接触面压，减少铰接副的磨损速率。安装边界方面，下端铰接孔的孔径适配常规竖井设备的主支撑销轴规格，孔长与基座安装耳板的间距匹配，装配后销轴两端加装开口销即可完成轴向限位；上端铰接孔适配活动端的小直径销轴，孔长与作业端连接耳的宽度适配，两孔中心距是该构件的核心安装尺寸，直接决定整套连杆机构的运动行程与传力角度，建模时已严格按照传动几何关系确定该尺寸，同时预留了铰接副的合理配合间隙，保证构件在-20℃到60℃的作业环境下，不会因材料热胀冷缩出现动作卡滞。构件的非配合面做了均匀的壁厚处理，既满足铸造或3D打印的工艺要求，

　　也能避免壁厚突变导致的成型缺陷，配合面预留了后续机加工的余量，可满足不同加工工艺的精度要求。在实际竖井作业场景中，这类支撑件需要承受设备启停时的冲击载荷、作业过程中的持续静载以及偶尔出现的侧向偏载，结构设计时通过筋板布局优化，让载荷能够沿着支撑筋方向平顺传递到两端铰接座，不会在构件内部出现载荷突变区域，有效提升了构件的使用寿命，同时整体重量控制在合理区间，方便井下作业时的人工搬运与安装更换。
