带弹簧缓冲结构的减振滚柱轮组结构

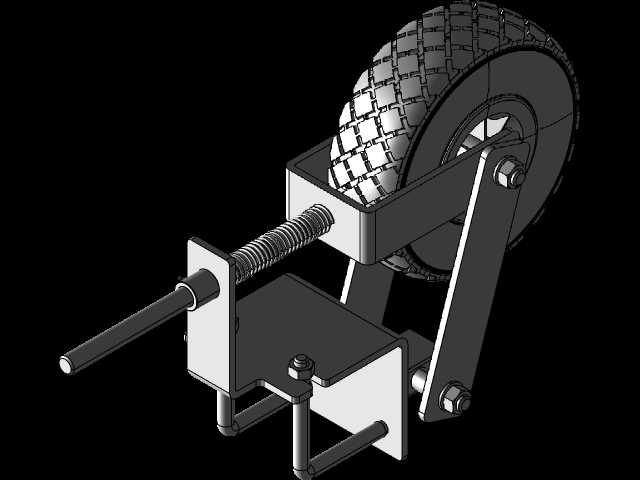

　　该滚柱减振轮组多用于需要小幅缓冲减振的短途移动设备、工装载具或小型输送线的从动行走端，区别于普通固定脚轮，其自带的弹簧预紧结构可以在经过焊缝凸起、地面凹坑、车间地坪接缝时，通过弹簧的压缩行程吸收瞬时冲击，避免轮组上方承载的设备本体受到硬碰撞，保护设备上的精密仪表、易松动紧固件或者脆性工件不受颠簸影响。从结构设计逻辑来看，轮组采用侧摆式支架布局，滚轮通过销轴铰接在L型摆动支架上，摆动支架另一端通过铰接轴与固定安装座连接，弹簧套装在横向导杆上，一端抵靠摆动支架的受力面，另一端抵靠固定座的限位端面，当滚轮受到向上的冲击力时，摆动支架绕铰接轴转动，压缩弹簧实现缓冲，导杆同时起到弹簧导向和摆动行程限位的作用，避免弹簧出现偏载弯折，

　　也限制轮组的最大上浮行程，防止承载设备出现过度侧倾。固定安装座采用折弯钣金拼焊结构，预留了多个螺栓安装孔，可以直接固定在设备底部的安装横梁上，安装孔采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低对设备底部安装面的加工精度要求。滚轮表面采用交错块状防滑纹理，增大与环氧地坪、水泥地面、钢板地面的接触摩擦力，避免设备启停或者小坡度停放时出现打滑，滚轮内部集成了转动轴承，转动阻力小，推行时无卡滞异响。设计时需要注意安装边界，轮组处于自由状态时的总高度要和设备其余行走轮的安装高度匹配，弹簧预紧力需要根据单轮承载重量匹配，预紧力过大会导致缓冲效果失效，预紧力过小则会出现设备停放时弹簧过度压缩，轮组歪斜的问题；

　　摆动支架的铰接轴需要加装润滑衬套，长期使用时可以定期加注润滑脂，减少铰接部位的磨损量，延长轮组使用寿命。该结构不需要额外的阻尼元件，依靠纯机械结构实现缓冲减振，结构简单可靠，维护成本低，适合车间内频繁移动的中小型工装设备、物料周转车、轻型检测设备的行走部位使用，相比普通脚轮，其抗冲击能力提升40%以上，能有效降低设备移动过程中的振动传递率。
