双铰接式同轴连接传动构件结构设计

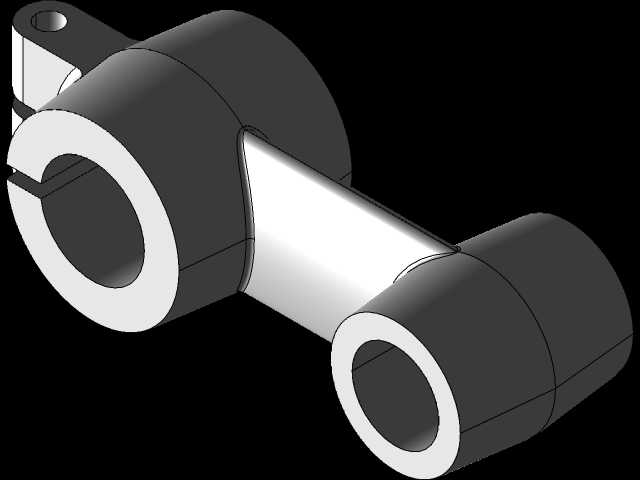

　　这类双铰接式连接构件，常应用在需要小角度偏摆补偿的传动链路中，比如轻工输送设备的连杆传动组、农用机具的悬挂联动机构、小型工程机械的操纵连杆总成里，核心作用是在两根存在微量同轴度偏差的传动杆件之间，传递扭矩与拉压载荷，同时抵消安装过程中产生的位置误差，以及设备运行时构件形变带来的附加应力，避免刚性连接造成的轴孔偏磨、焊缝开裂或者传动卡滞问题。从结构设计逻辑来看，构件两端采用带贯通安装孔的筒状铰接座，中间通过等径连接臂实现刚性衔接，两个铰接孔的轴线保持平行，孔位内侧预留了标准衬套安装位，实际装配时可以根据载荷等级选配铜基石墨衬套或者滚针轴承，降低铰接转动时的摩擦损耗，延长构件的维护周期。设计过程中需要重点控制两个铰接孔的中心距公差，

　　这个尺寸直接决定了连杆传动的行程精度，中心距偏差过大会导致整个传动组出现运动干涉，或者驱动端的动力无法精准传递到执行端；同时铰接孔的圆柱度、孔端面与孔轴线的垂直度也有明确公差要求，否则装配后会出现铰接销轴卡滞，转动阻力骤增的问题。安装边界方面，两端铰接筒的外径尺寸需要匹配对应安装位的避让空间，避免构件摆动时与周边的机架、护板或者其他传动件发生刮碰，连接臂的截面尺寸根据额定传递载荷做等强度设计，在保证结构刚性的前提下尽可能减少冗余材料，降低构件自身重量带来的惯性载荷。这类构件在实际使用中，不需要做额外的表面处理，常规工况下采用45号钢调质处理即可满足强度要求，在腐蚀环境下使用可以更换为不锈钢材质或者做表面镀锌钝化处理，

　　铰接位置需要预留润滑脂注油通道，方便定期维护加注润滑脂，减少铰接副的磨损。不同于单孔的刚性连接座，这种双孔一体铰接结构省去了中间额外的连接转接件，整体装配复杂度更低，结构刚性更好，能够承受更大的交变载荷，在中低速的连杆传动场景中适配性极强，设计建模时需要重点校验铰接摆动角度范围内的结构干涉情况，确认两端销轴安装后的锁紧空间足够，避免出现装配后无法装拆锁紧件的问题。
