带键槽轮毂式平带传动轮结构设计

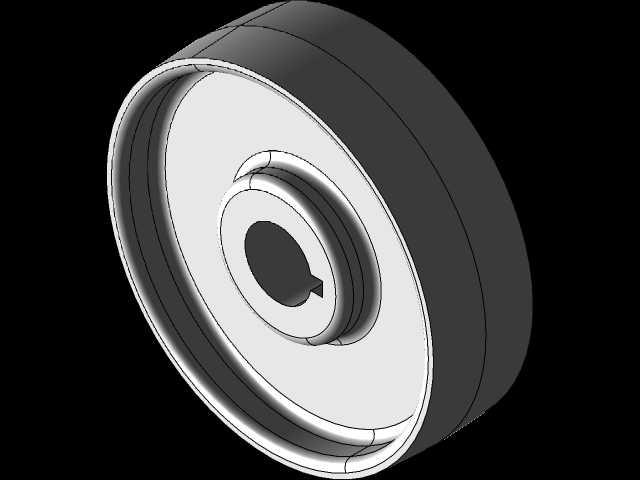

　　这款平带轮是带传动系统里的核心执行零件，日常在轻工输送设备、小型机床主轴传动、农业机具动力传递、纺织机械排线机构这类对传动平稳性有要求的场景里十分常见，相比V带轮，它适配的平带传动具备挠性好、运行噪音低、可实现长中心距动力传递的特点，在不需要大传动比、过载需要打滑保护的工位上，平带轮的适配性远高于其他啮合类传动零件。从结构设计逻辑来看，这款带轮采用了轮毂与轮缘一体化的结构，中心孔加工有标准平键键槽，安装时可以通过平键实现与传动轴的周向固定，避免传动过程中带轮与轴出现相对转动，保证扭矩传递的可靠性；轮缘部分做了微凸的弧面设计，这是平带轮特有的结构细节，能让平带在运转过程中自动保持在轮面中心位置，防止平带跑偏脱轮，

　　省去了额外加装挡边的结构成本，也降低了平带边缘的磨损速率。在安装边界上，这款带轮的轴向厚度适配常规宽度的平带，安装时需要保证带轮端面与传动轴轴线的垂直度，误差需控制在机械设计手册规定的公差范围内，否则会加剧平带的单侧磨损，缩短传动带的使用寿命；轮毂的轴向长度经过匹配计算，既保证了与轴的配合接触面积足够传递额定扭矩，又不会过度占用轴上的安装空间，给相邻的轴承、挡圈等零件留出充足的装配位置。实际选型应用时，需要结合传递的功率、传动轴的转速、中心距大小匹配对应的轮径，这款带轮的轮缘表面做了光滑处理，没有额外的防滑齿结构，依靠带与轮面的摩擦力传递动力，当设备出现过载卡滞时，带与轮面之间会产生打滑，

　　能够保护后端的传动零件和动力源不会因为过载出现损坏，这也是平带传动在很多轻载传动场景被优先选用的核心原因。建模过程中，轮缘与轮毂连接的腹板位置做了等厚度设计，在保证整体结构强度的前提下尽可能降低了带轮自身的转动惯量，减少高速运转时的动不平衡量，后期做动平衡校正时也更容易达到精度要求，不需要额外做过多的去重处理。
