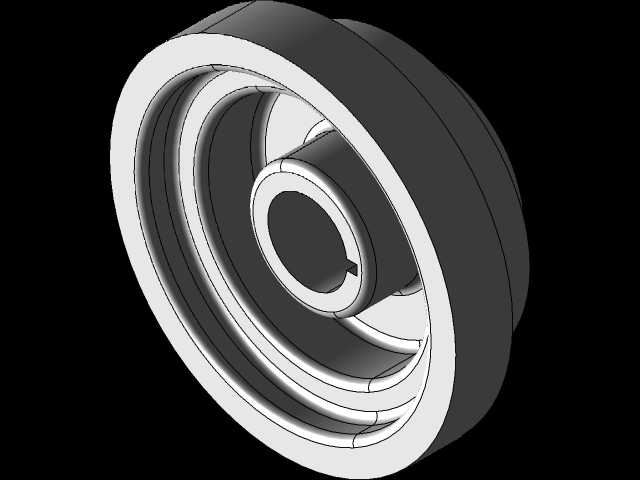

带键槽安装位的阶梯式传动滑轮结构

　　这款阶梯滑轮在常规起重牵引、轻载传动输送场景中适配性极强，区别于单槽定滑轮，多阶梯的轮槽设计可以同时适配两种不同直径的牵引缆绳、皮带或者柔性传动带，单一部件就能实现双速传动或者不同张力分支的导向，不用在机架上额外布置多组独立滑轮，能有效压缩传动机构的安装空间。从结构细节来看，轮毂位置加工有标准平键键槽，和对应直径的传动轴装配时，依靠平键传递扭矩，能避免滑轮在负载转动时和轴之间出现相对打滑，键槽的尺寸匹配常规传动轴的标准规格，选型时不用额外做非标轴的适配加工。轮体采用阶梯式的轮缘设计，不同直径的轮槽表面做了圆弧过渡处理，能减少缆绳或者皮带在轮面滑动时的磨损，延长柔性传动件的使用寿命；轮辐部分采用了减重的空腔结构，

　　在保证轮体整体结构强度、满足额定负载下抗形变要求的前提下，尽可能降低了轮体自身的转动惯量，启动和制动时的惯性冲击更小，传动响应更灵敏。安装边界上，轮毂的轴向长度和轮缘的总宽度做了匹配设计，装配时可以直接卡在对应安装支座的限位挡圈之间，不需要额外加装过多的轴向定位套，轴孔的公差配合选用基孔制的过渡配合，既保证装配时的同轴度要求，也方便后期维护时的拆卸更换。设计过程中重点校核了轮槽侧壁的承压能力，不同直径的轮槽分别对应不同的额定负载，大直径轮槽适配线速度更高、张力更小的传动分支，小直径轮槽适配张力更大、线速度更低的牵引分支，轮缘的圆角处理也避免了缆绳在偏角牵引时出现硬折损伤，在小型起重设备、轻工输送线、纺织机械的排线机构、健身器材的阻力传动结构中都能直接适配使用。
