旋转制动器机械结构三维设计

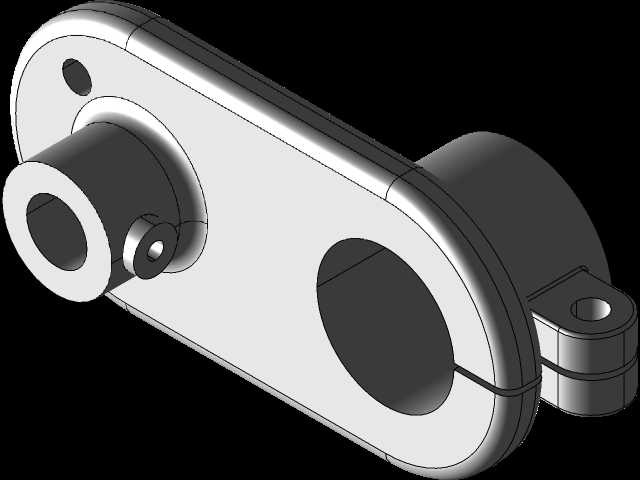

　　这款旋转制动器的结构设计，核心围绕回转部件的可控锁止需求展开，在各类需要对旋转自由度进行限位、锁止的工业设备场景中都能适配，常见于自动化生产线的回转工位、输送线的旋转定位段、小型专用设备的角度锁定机构，以及部分需要手动锁止旋转轴的工装夹具配套结构中。从结构布局来看，主体采用长条形连接基体作为承载核心，基体两端分别设置不同规格的轴孔结构，一端为带延伸轴套的大直径安装孔，用于穿装需要被制动的回转轴，轴套外侧预留的小型螺纹孔可用于安装锁紧顶丝或者定位销，在制动状态下可进一步强化轴与制动器的连接刚性，避免制动过程中出现相对滑移；另一端的分体式夹装孔结构，是这套制动器的核心施力部位，孔侧延伸出的带孔凸耳可配套锁紧螺栓，

　　通过螺栓预紧力带动夹装孔产生径向收缩形变，抱紧穿装在孔内的固定销轴，以此实现对整个回转部件的锁止固定。设计过程中充分考虑了安装边界的适配性，基体的厚度、轴孔的中心距都按照常规工业回转机构的安装空间做了适配，两侧轴孔的同轴度公差、端面垂直度公差都预留了合理的加工余量，既不会因为公差过严提升加工成本，也不会因为公差过松导致制动时出现旷量。基体边缘做了均匀的圆角过渡处理，一方面避免装配过程中锐边划伤操作人员，另一方面也能减少应力集中，提升部件在反复锁紧、释放动作下的结构疲劳寿命。不同于盘式、鼓式等大制动力矩的制动器，这款结构更偏向于轻载场景下的角度定位锁止，不需要配套复杂的液压、气动驱动源，仅通过手动拧紧夹装部位的锁紧件即可完成制动动作，

　　维护成本极低，在手动工装、小型实验设备、轻型输送转台这类不需要频繁大负载制动的场景下，适配性远高于复杂的制动结构。夹装孔的开口缝隙宽度经过反复校核，既能保证螺栓拧紧时产生足够的抱紧力，也不会因为形变量过大导致基体出现塑性变形，轴套部位的壁厚设计也兼顾了刚性与轻量化要求，不会因为壁厚过薄导致轴受力变形，也不会因为壁厚过大造成不必要的材料浪费。
