法兰式柱形液压制动器安装基座结构

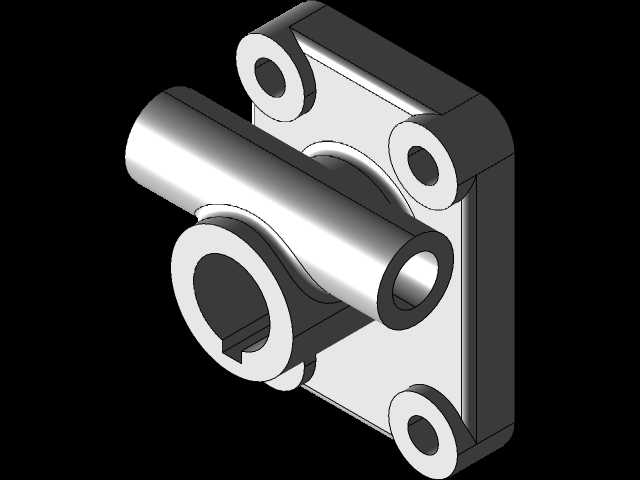

　　这款柱形制动部件多用于中小型液压设备的回转副、直线滑移轴系的行程末端锁止与动态减速场景，常见于小型机床进给轴限位、自动化输送线的托盘定位机构、轻载工程机械的驻车制动单元中，区别于钳盘式、鼓式制动器的大制动力矩设计，该结构更适配安装空间局促、制动力需求中等、需要集成油路接口的紧凑装配场景。从结构设计逻辑来看，主体采用方形法兰安装基体搭配横向贯通的柱形制动腔，法兰端面上均匀布置四个沉头安装孔，孔位与安装面的垂直度公差控制在0.02mm以内，可直接通过内六角螺栓固定在设备的安装立板或墙板上，无需额外加工定位止口，安装面的平面度要求达到Ra1.6，能有效避免装配后出现制动腔轴线偏移，导致制动柱塞卡滞的问题。

　　横向伸出的柱形腔体为制动柱塞的运动腔室，腔体内部设计有环形密封槽，可适配O型密封圈与格莱圈组合密封结构，能够承受16MPa以内的液压油压力，腔体端部的内孔为进油接口，可直接连接液压系统的控制油路，当压力油注入腔体时，推动内部柱塞伸出，顶紧待制动的轴类或盘类零件表面，依靠摩擦力实现锁止；油路泄压时，柱塞依靠内置的复位弹簧回缩，解除制动状态。与制动腔垂直贯通的大直径通孔为待制动轴的穿过孔，孔内壁设计有键槽结构，可与穿过的轴类零件形成周向定位，避免制动过程中轴与孔之间出现相对滑动磨损，孔的两端设计有倒角，方便装配时轴件的导入，同时能减少密封圈在装配过程中被锐边划伤的风险。整体结构的外形轮廓无多余外伸结构，

　　所有棱边均做了R2-R3的倒钝处理，既避免装配过程中划伤操作人员，也能减少应力集中，提升部件在频繁制动工况下的结构强度。安装边界方面，方形法兰的对角安装孔距适配常规的100mm间距安装孔系，柱形腔体的外伸长度控制在75mm以内，可直接嵌入设备墙板的预留安装槽内，不会与周边的管线、其他传动部件产生运动干涉，腔体的外圆面设计有两个平行的扳手卡位平面，方便装配时拧紧油路接头，无需额外夹持主体结构，避免装夹过程中造成法兰安装面变形。在实际选型适配时，需要注意匹配待制动轴的直径与该部件贯通孔的尺寸公差，同时核算液压系统的工作压力是否在腔体的承压范围内，安装时需保证贯通孔的轴线与待制动轴的轴线同轴度误差不超过0.05mm，否则会导致制动柱塞偏磨，缩短密封件的使用寿命，甚至出现制动压力不足、锁止失效的问题。
