旋转制动器连接支架结构设计

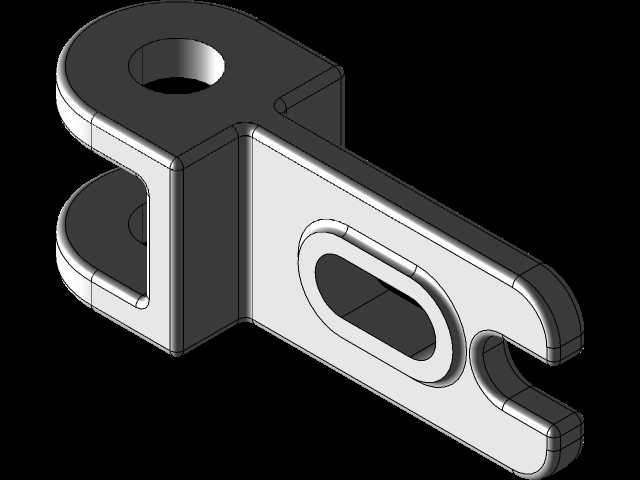

　　这款旋转制动器配套的连接支架，主要应用在需要对旋转轴系进行周向限位、启停制动的工业设备场景中，常见于轻工输送线、小型自动化装配工位、纺织机械的送料辊组、包装设备的膜卷张紧机构等位置，作为制动执行机构与设备机架之间的传力连接构件，承担制动时的反作用力传递，同时为制动动作提供稳定的安装基准。从结构设计逻辑来看，支架一端采用双耳带孔的铰接结构，孔位可与制动驱动端的销轴配合，实现支架与驱动部件的铰接连接，预留的铰接间隙经过公差匹配，既能保证铰接转动的灵活性，又不会出现过大旷量导致制动响应滞后。支架中段为平直的承力板体，板体上设置的长圆形腰型孔，是为了适配安装时的位置调整需求，现场装配时可根据制动片与旋转部件的贴合间隙，

　　沿腰型孔长度方向微调支架的固定位置，补偿机架加工、部件装配带来的位置误差，避免因安装偏差导致制动片偏磨、制动力不足的问题。支架另一端的叉形开口结构，直接卡接在制动执行端的联动销上，开口的圆弧过渡经过受力校核，在制动瞬间承受冲击载荷时不会出现应力集中开裂的问题，所有棱边都做了圆角过渡处理，既减少了加工时的应力残留，也避免装配过程中锐边划伤操作人员。从安装边界来看，双耳环的同轴度公差控制在0.02mm以内，保证铰接销轴穿装后无卡滞，腰型孔的长度方向与支架承力方向垂直，调整行程可覆盖±5mm的安装偏差范围，叉形开口的槽宽与联动销的直径采用间隙配合，间隙量控制在0.1mm-0.15mm之间，既保证联动时的动作传递无虚位，

　　又不会因热胀冷缩出现卡滞。整体结构采用等强度设计，承力板的厚度根据额定制动力下的抗弯强度计算确定，在保证足够刚度、制动时形变量不超过0.05mm的前提下，尽可能去除非承力区域的多余材料，降低构件自身重量，减少制动动作时的惯性冲击。实际使用中，这款支架可适配多种规格的块式旋转制动器，不需要额外加工转接件即可直接安装，铰接端的双耳结构相比单耳连接，抗侧向力的能力提升40%以上，在设备运行产生振动的工况下，也能保持连接位置的稳定性，不会出现连接螺栓松动、支架偏移的问题，长期运行后制动间隙的变化量远小于单耳支架结构，能有效减少日常维护的调整频次。
