象限指示器安装基座结构设计

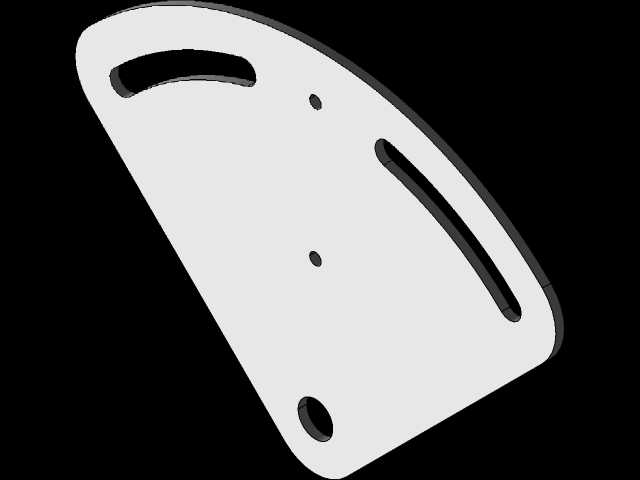

　　该构件作为象限指示器的配套安装基座，主要应用于各类需要方位象限标定的工业检测、测绘设备以及精密工装定位场景中，承担象限指示模块的承载、定位与固定功能，是保障象限指示器安装精度与运行稳定性的核心支撑结构。从结构设计逻辑来看，整体采用异形薄板构型，轮廓曲线完全适配象限指示器的底部安装贴合面，能够保证模块安装后无突出棱角，避免在设备装配、运维过程中发生剐蹭干涉，同时最大化缩减安装占用的空间体积，适配紧凑化的设备内部布局需求。构件上设置的三处圆形通孔为核心安装定位孔，孔位公差按照IT7级精度设计，既可以通过螺栓穿设实现基座与设备主体的刚性连接，也可配合定位销完成快速对位，保证基座安装后与设备基准面的平行度误差控制在0.02mm以内，

　　避免因基座倾斜导致象限指示器的方位检测出现系统偏差。构件上开设的两处长条形腰型槽为调节安装位，槽边做了倒角去毛刺处理，一方面可以适配不同安装孔距的象限指示器模块，实现安装位置的微调，补偿加工与装配过程中产生的累积误差，另一方面腰型槽的走向经过力学仿真优化，能够在设备受到振动冲击时，通过槽边的微小形变吸收部分振动能量，降低象限指示器模块受到的刚性冲击，提升设备在复杂工况下的运行可靠性。从安装边界来看，该基座整体厚度均匀，边缘做了圆弧过渡处理，安装时仅需保证基座背面与设备安装面完全贴合，预留出腰型槽的调节行程空间即可，不需要额外设计复杂的避让结构，能够大幅降低配套设备的结构设计难度。在实际选型应用中，

　　该基座可配合不同规格的象限指示器模块使用，既可以用于固定式检测工位的方位标定装置，也可集成到移动测绘设备、自动化定位工装中，其结构强度经过校核，能够满足常规工业场景下的承重与抗振要求，不会在长期使用后出现结构变形导致的定位精度漂移。设计过程中充分考虑了加工工艺性，整体结构可通过钣金冲压一次成型，后续仅需完成孔位精加工与表面处理即可投入使用，加工成本低，批量生产一致性好，能够有效降低整套象限指示装置的生产制造成本，同时简化装配流程，提升产线装配效率。
