肘导式机械连接支撑构件结构设计

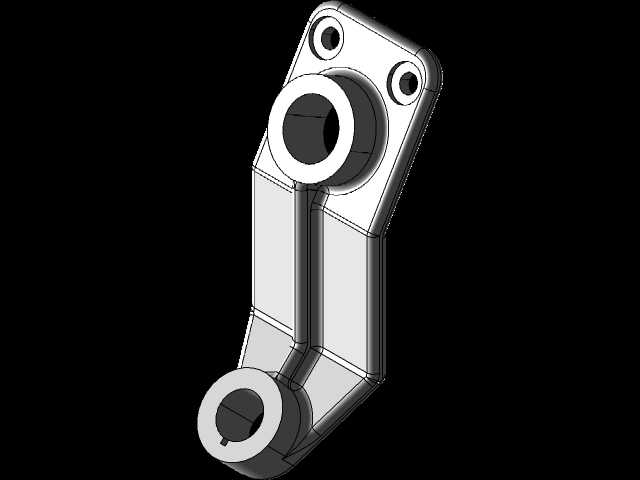

　　这类肘导构件常应用在需要实现往复摆动传动、多节点铰接支撑的机械结构中，常见于轻工自动化设备的连杆传动组、专用机床的进给摆臂机构、输送线的换向拨叉组件等场景，核心作用是在两个存在相对角度变化的传动节点之间，提供刚性的连接支撑同时保证铰接转动的自由度，避免传动过程中出现杆件挠曲变形、铰接点错位卡滞的问题。从结构设计逻辑来看，构件主体采用变截面的筋条连接两端的铰接套筒，上端的安装板设置两个同轴定位孔，用于和设备的固定基座端实现定位锁附，保证安装基准的位置精度，上下两个贯通的轴套孔分别对应传动链路中的两个铰接轴，轴套孔的内壁预留了轴承安装的配合公差，可根据负载等级选配滑动衬套或者滚动轴承，降低铰接转动时的摩擦损耗。

　　设计过程中优先考虑了受力路径的优化，连接筋的走向完全贴合两个铰接点之间的传力方向，在筋条与上下套筒、上端安装板的衔接位置都做了圆弧过渡处理，避免应力集中导致的构件疲劳断裂，同时在非受力区域做了壁厚减薄处理，在保证整体结构刚性的前提下尽可能降低构件自重，减少传动过程中的惯性负载。安装边界方面，上端安装板的两个定位孔中心距、上下铰接孔的中心距都严格匹配对应传动链路的运动学尺寸，安装时仅需将上端定位孔与基座的定位销对齐锁附，再分别穿入上下铰接轴即可完成装配，不需要额外的调整垫片补偿位置误差，轴套孔的端面都加工有挡圈槽，可通过轴用挡圈限制铰接轴的轴向窜动，保证传动过程中铰接点的轴向位置精度。构件整体的外形轮廓规避了传动过程中的运动干涉区域，

　　在摆角范围内不会和周边的固定机架、其他传动杆件发生碰撞，表面的棱边都做了倒角处理，避免装配过程中划伤操作人员，也能减少应力集中的风险。针对不同的负载场景，该构件可通过更换不同材质的毛坯适配，轻载场景下可采用铝合金压铸成型降低自重，重载场景下可采用45号钢锻造后做调质处理，提升整体的强度和抗冲击性能，轴套内壁可根据耐磨需求做表面淬火处理，延长铰接部位的使用寿命。
