带方形安装法兰的双插脚滑动连接构件

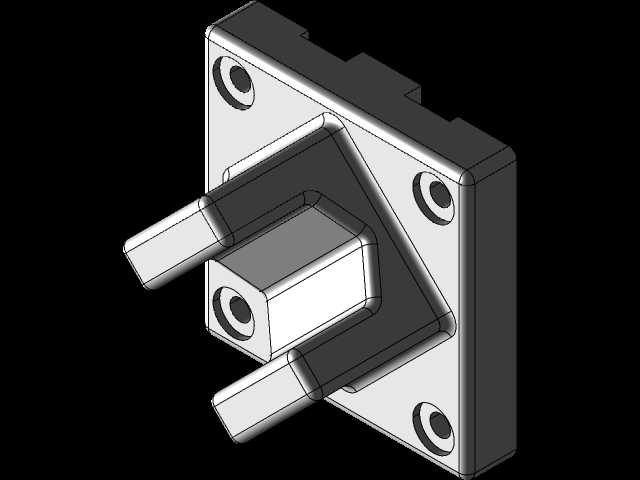

　　这类带方形安装法兰的双插脚滑动构件，在自动化输送线的工位定位模块、小型工装夹具的往复滑移机构里十分常见，核心作用是为滑移动作提供稳定的导向支撑与连接传力，避免滑动过程中出现偏载卡滞的问题。从结构设计来看，方形法兰盘上预留了四个沉头安装孔，安装时可直接通过内六角螺栓将构件固定在设备的安装基准面上，沉孔设计能够让螺栓头完全没入法兰平面，不会突出表面干涉后续滑移部件的运动轨迹，四个安装孔呈对称分布，能均匀承受滑动过程中产生的径向与轴向载荷，避免单点受力导致的连接松动。构件主体从法兰面向外延伸出加强筋结构，连接两个平行布置的圆柱插脚与中间的方形定位凸台，加强筋的过渡位置做了圆角处理，能够有效降低应力集中系数，

　　在频繁往复滑动的工况下减少结构开裂的风险。两个圆柱插脚的同轴度、与法兰安装面的垂直度都有较高的形位公差要求，装配时可插入配套的滑动导套或者直线轴承内，实现低阻力的直线往复运动，中间的方形凸台主要承担扭矩传递与周向定位的作用，避免滑动过程中构件自身发生转动，保证动作的位置精度。设计这类构件时，首先要匹配安装面的边界尺寸，法兰的边长需要略大于内部滑移腔体的开口尺寸，保证安装后能够完全覆盖安装开口，起到一定的防尘密封作用；插脚的长度需要根据实际滑动行程确定，要预留足够的导向长度，避免滑动到行程极限位置时出现插脚脱出导套的问题，同时插脚的直径要和配套导套的内径做公差配合，一般选用间隙配合，既保证滑动顺畅，又不会因为间隙过大产生晃动。

　　在实际设备应用中，这类构件常和复位弹簧、驱动凸轮配合使用，完成工位的顶出、定位、锁紧等动作，比如在小型零件的组装工位上，该构件滑动伸出时，两个插脚可以插入工件的定位孔内完成工件固定，方形凸台顶住工件基准面保证定位精度，滑动缩回时即可松开工件完成上下料。构件的所有棱边都做了小倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者配套零件，另一方面也能在插脚插入导套时起到导向作用，降低装配对位的难度。法兰背面与安装面贴合的区域需要保证平面度要求，避免安装后出现构件倾斜，导致插脚与导套不同轴，加剧滑动磨损。
