机械传动用铰接式连杆结构设计

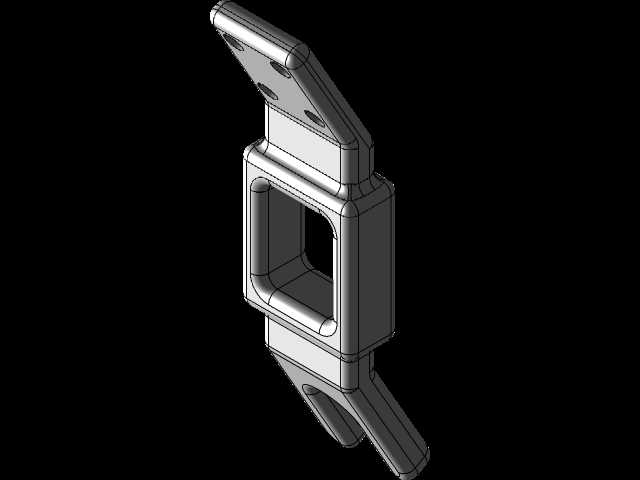

　　这款连杆构件多用于中低载荷的机械传动回路中，常见于轻工自动化设备的往复运动机构、小型工程机械的操纵联动结构，以及部分专用设备的力传递路径中，核心作用是将主动端的摆动或直线位移，按照既定的运动轨迹传递到从动端，同时抵消传动过程中产生的少量偏载力矩，避免相邻构件出现额外的应力集中。从结构设计来看，构件中部采用带圆角过渡的方框式主体，这种结构并非为了减重做的刻意镂空，而是在保证整体抗弯截面模量的前提下，预留出周边构件的运动避让空间，避免连杆在往复摆动过程中与相邻的轴座、支架发生运动干涉，方框的四个内角均做了等半径圆角处理，能有效分散冲压或铣削加工过程中产生的内应力，长期受交变载荷作用时也不容易在拐角处萌生疲劳裂纹。

　　两端的安装臂采用非对称式设计，上端的平板式安装面预留了三个均匀分布的安装孔位，适配面接触式的铰接固定，安装时可通过销轴或螺栓与固定端的支座连接，孔位周边做了局部加厚凸台，避免螺栓锁紧时压溃构件表面，同时提升安装位置的局部刚度，减少传动过程中的连接间隙；下端的叉形安装臂则适配双耳式铰接结构，可直接卡入从动构件的连接端，通过单根销轴完成铰接，这种叉形结构能让传力路径更对称，避免单侧受力带来的附加弯矩。设计过程中需要严格控制两端安装孔的中心距公差，这个尺寸直接决定了传动机构的行程精度，一旦中心距偏差超出允许范围，会导致从动端的运动轨迹偏移，甚至出现机构卡滞的问题；同时两端安装面的角度也经过反复校核，保证连杆在整个运动行程中，

　　两端铰接处的转动角度都在销轴衬套的允许偏转范围内，避免衬套出现偏磨，延长铰接副的使用寿命。安装边界方面，构件的最大外轮廓宽度由中部方框的尺寸决定，安装时需要在构件摆动平面的两侧预留足够的安全间隙，避免运动过程中与周边的管线、防护板发生刮蹭，两端安装孔的孔径适配常规规格的圆柱销轴，可直接搭配标准铜衬套使用，无需额外定制非标连接件，降低后期维护更换的成本。整体结构没有多余的冗余设计，所有的截面变化位置都做了平滑过渡，既满足了传力的强度要求，也兼顾了加工工艺性，适合采用模锻成型后再做机加工的工艺批量生产，也可通过板材铣削加工制作小批量的试制样件。
