带法兰安装面的六角支撑连接底座

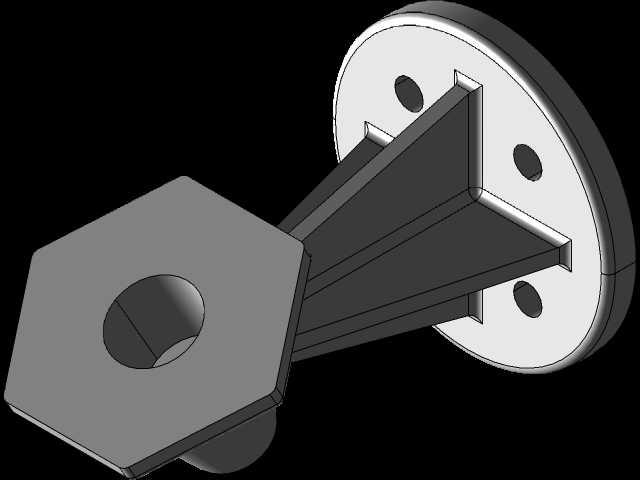

　　这类带法兰安装面的六角支撑底座，常应用在自动化生产线的机架接驳、小型设备的脚撑固定、工装夹具的工位支撑等场景中，作为两端异向连接的过渡承载件，承担分散载荷、保证连接同轴度、提供稳定支撑的作用。从结构设计来看，一端采用带三个均布安装孔的圆形法兰面，安装孔的孔位分布适配常规的圆周紧固布局，安装时可通过螺栓穿过法兰孔将底座固定在立式安装面或者设备侧壁上，法兰面的平整贴合面设计能保证安装后无翘曲，避免支撑时出现应力集中。另一端采用带中心通孔的六角结构，六角外形适配标准扳手的夹持尺寸，现场安装调整时可以直接用普通开口扳手或者活动扳手卡持施力，无需额外设计夹持位，中心通孔可用于穿装螺杆、定位销或者走气路液路管线，兼顾连接与走线穿装的需求。

　　中间的连接段采用三角加强筋结构，筋板沿六角端与法兰端的连接方向均匀分布，在不额外增加整体壁厚的前提下大幅提升了两个连接端之间的抗扭、抗弯承载能力，避免侧向受力时连接部位出现断裂变形，同时筋板的镂空设计也能减少整体用料，降低零件自重。设计过程中需要重点控制两个安装端面的垂直度，保证法兰面贴紧安装基准后，六角端的中心孔轴线与安装面保持垂直，避免穿装连接件后出现别劲的情况；法兰端的三个安装孔中心需位于同一分度圆上，孔位公差控制在合理范围，保证现场安装时能顺利对位穿装螺栓，无需二次扩孔修正。六角端的对边尺寸需要匹配常用扳手的规格，棱角处做小倒角处理，避免安装时划伤操作人员，同时去除加工毛刺。中心通孔的内径根据实际穿装的杆件或者管线外径设计，

　　孔壁做光滑处理，避免穿装时刮伤管线外壁或者卡滞杆件。这类底座的安装边界需要注意，法兰端的外径决定了安装时需要预留的圆形操作空间，六角端的对边尺寸决定了扳手操作需要的最小回转空间，设计选型时需要提前核算安装位置的操作余量，避免出现安装后扳手无法卡持拧紧的问题。筋板的高度根据实际需要的支撑跨距调整，跨距越大筋板高度相应提升，保证整体刚性满足承载要求，同时筋板的厚度根据额定载荷计算，避免过薄导致受力变形，过厚造成材料浪费。
