工业设备用带斜向安装座控制箱支撑构件

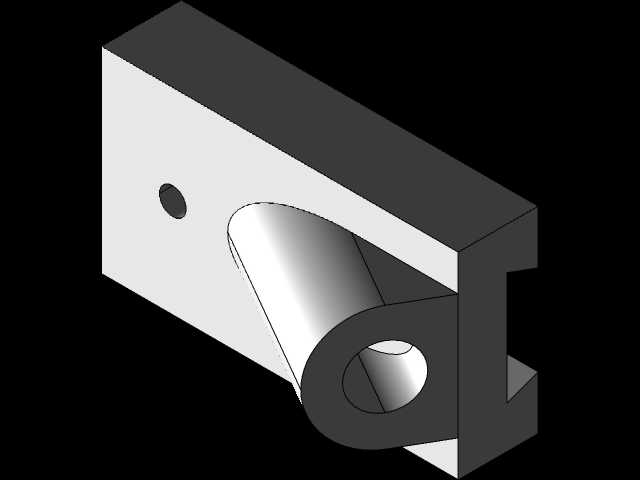

　　该构件为工业现场控制箱配套的安装支撑结构件，主要应用于车间生产线、自动化设备旁的控制箱体固定场景，可适配壁挂式、设备侧装式控制箱的安装需求，解决常规平板安装座无法适配斜向走线、异形安装面的问题。从结构设计来看，主体采用L型折弯基体作为承载基础，竖直安装面预留圆形通孔用于穿设线缆或安装固定螺栓，水平端面可与控制箱底部通过紧固件锁合，侧面延伸出的带孔斜向支撑耳板，既可以通过销轴与设备机架的铰接座连接实现角度微调，也能额外穿设螺栓提升整体连接的抗振性能，避免设备运行过程中控制箱出现晃动偏移。设计过程中优先考虑了现场安装的容错空间，基体的折弯圆角做了适配常规钣金折弯工艺的处理，避免应力集中导致的构件断裂，

　　支撑耳板的孔位与主安装面的相对位置经过反复校核，既保证安装后控制箱的操作高度符合人体工程学要求，也预留了足够的接线操作空间，不会出现线缆弯折半径过小影响使用寿命的问题。安装边界方面，该构件的竖直安装面可适配厚度8-12mm的设备机架立板或墙面安装基板，水平承载面的尺寸可匹配宽度150-200mm的小型控制箱底部，侧面支撑耳板的铰接孔可适配直径12mm的标准销轴，整体安装后突出安装面的距离控制在120mm以内，不会占用过多的设备周边操作通道。实际使用中，该构件可承受5kg以内的控制箱自重，在设备常规运行振动频率下不会出现紧固件松动的情况，斜向支撑结构还能分散控制箱的重力载荷，避免长期使用后基体出现向下弯折变形的问题，同时预留的穿线孔可将控制箱的进出线缆从构件内部引导至设备侧方，让现场布线更加规整，减少线缆外露被剐蹭破损的风险。
