双铰接式中间支撑传动连接摇臂构件

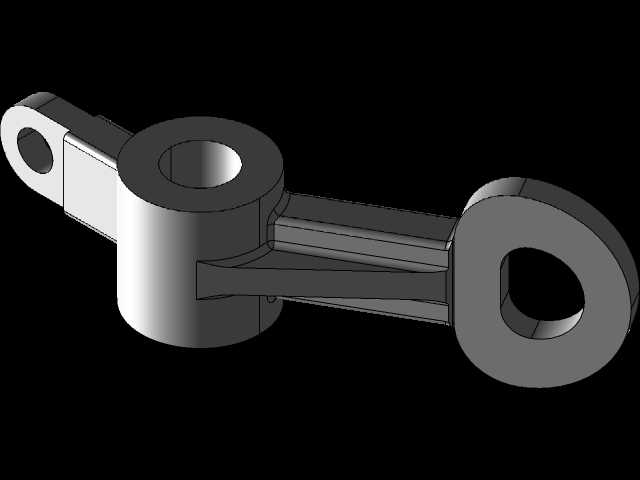

　　该构件属于传动系统中的中间传力部件，常见于中小载荷的间歇式传动链路中，在轻工自动化输送线、小型农用作业机具、通用机床的辅助进给机构中都能见到同类结构的应用，核心作用是在两个存在相对摆动角度的铰接点之间传递往复推力与拉力，同时通过中间的轴套支撑结构抵消传动过程中产生的径向倾覆力矩，避免连杆两端的铰接销轴承受额外的弯折载荷。从结构设计逻辑来看，构件采用了三段式受力布局，中间的圆筒状支撑座是整个零件的核心承力基准，内孔为光面通孔设计，用于与固定机架上的支撑销轴配合，装配后该部位作为整个摇臂的摆动回转中心，因此筒身的轴向长度做了针对性加长，相比普通短轴套结构，更长的配合面可以分散接触面的压应力，

　　在频繁往复摆动的工况下能有效降低轴孔配合面的磨损速率，延长构件的维护周期。两端的铰接耳板分别对应动力输入端与执行端的连接接口，其中一端为窄长型单耳结构，耳板厚度与配套的叉形接头槽宽匹配，铰接孔与销轴采用间隙配合，适配小幅度的角度偏转；另一端为环形厚壁双耳结构，铰接孔的孔径略大于输入端，用于连接载荷端的传动销，该部位的耳板做了局部加厚处理，因为在传动过程中该端会直接承受执行端的工作阻力，加厚设计可以避免耳板在峰值载荷下出现开裂变形。连接中间支撑座与两端铰接耳的筋板采用了变截面设计，从支撑座根部向两端耳板逐渐收窄，这种设计既可以在不增加过多零件重量的前提下提升构件的整体抗弯刚度，也能避免应力集中在筋板与筒体的连接位置，

　　在交变载荷工况下减少疲劳裂纹的产生概率。从安装边界来看，中间支撑座的内孔轴线与两端铰接孔的轴线保持严格平行，三个孔的中心距公差控制在IT7级精度范围内，装配时需要保证中间支撑座的端面与机架安装面的贴合间隙不超过0.05mm，两端铰接耳的孔位同轴度误差需控制在0.03mm以内，避免装配后出现传动卡滞、销轴偏磨的问题。零件的整体外形无复杂曲面结构，所有棱边都做了R1-R2的倒角处理，既可以去除加工过程中产生的毛刺，也能避免装配时划伤操作人员，同时减少应力集中点。实际应用中该构件通常搭配自润滑铜套使用，中间支撑座内孔压装铜套后可以在无频繁注油的工况下长期工作，适配多粉尘、少维护的作业场景，两端的铰接孔根据使用场景不同，可以选择装配滚针轴承或者直接与淬火销轴配合，满足不同转速、载荷的传动需求。
