竖井安装用双孔连接固定支架结构

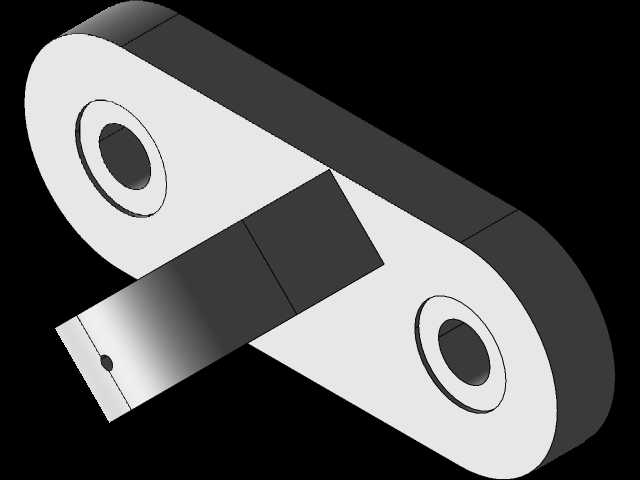

　　这类双孔铰接式支架常应用于竖井管线布设、竖井设备挂载的支撑场景，作为竖井内刚性支撑链路的核心连接构件，承担着挂载设备与竖井壁面、竖向导轨之间的载荷传递作用，同时可适配一定角度的安装偏差，抵消竖井结构沉降带来的附加应力。从结构设计来看，支架主体采用一体化铣削成型的长条形板状基体，两端设置同轴等径的铰接通孔，孔位边缘做了加厚凸台处理，避免铰接销轴长期受剪出现孔口变形，凸台与基体之间采用圆弧过渡，减少应力集中带来的疲劳断裂风险。支架中部延伸出带定位小孔的插装舌片，舌片与基体呈固定夹角，可直接插入待支撑构件的预留插槽内，通过小孔穿装定位销实现快速预固定，无需额外扶持即可完成后续铰接销轴的穿装作业，大幅降低竖井内狭小空间的安装难度。

　　设计过程中优先考虑了竖井内的安装边界限制，整体厚度控制在适配常规竖井挂载间隙的范围内，两端铰接孔的中心距经过载荷校核，可满足常规竖井内中小型管线、检测设备挂载的抗弯强度要求，孔位公差采用基孔制间隙配合，既保证铰接转动的灵活性，又避免间隙过大带来的挂载晃动。支架的非安装面做了倒角去毛刺处理，避免竖井作业时划伤施工人员线缆外层，插装舌片的端面做了斜切导向处理，插装时可自动对齐插槽位置，降低对位难度。实际使用时，一端铰接孔通过销轴固定在竖井壁的预埋支座上，另一端铰接孔连接待支撑的设备或管线支架，中部舌片插入对应构件的卡槽后穿装防脱销，形成稳定的三角支撑结构，可承受竖向载荷与一定程度的水平侧向冲击力，适配竖井内通风、排水、检测设备的长期固定需求，同时铰接结构可允许支架在一定角度范围内转动，抵消竖井结构形变、设备运行振动带来的结构应力，延长支撑系统的整体使用寿命。
