C型双铰接耳拨动夹结构设计

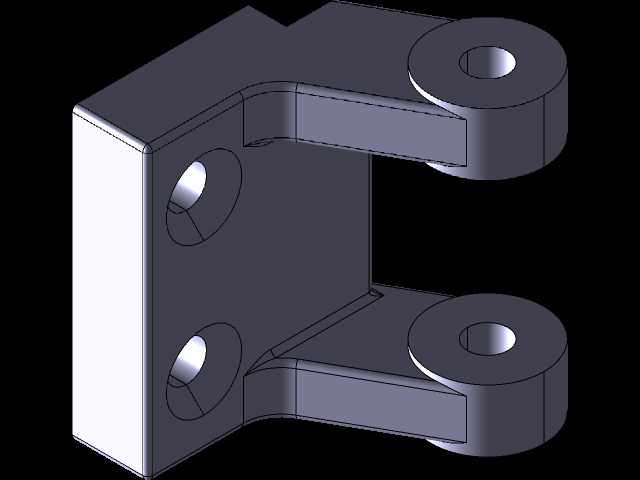

　　这款拨动夹属于工装夹具系统里的执行夹紧构件，常配套在自动化生产线的工件定位工位、小型装配台的快夹机构、检具的侧向压紧单元中使用，日常工况下负责对薄壁冲压件、小型机加工件的侧边施加稳定的压紧力，避免工件在加工、检测、装配过程中出现位移偏移。从结构设计逻辑来看，整体采用C型开口的一体式基体布局，竖直安装面预留两个沉头安装孔，可直接通过内六角螺栓固定在工装基板或者设备立板上，安装孔的孔位间距按照常规工装的孔系标准设计，能兼容多数现有工装的安装位，不需要额外做转接板适配，安装时两个孔的同轴度公差控制在0.02mm以内，避免安装后基体出现歪斜，影响夹臂的动作精度。基体延伸出的上下两个平行夹臂端部，各设计一个带通孔的铰接耳，

　　两个铰接耳的孔位保持严格同轴，通孔用于安装铰接销轴，连接外部的拨动驱动件，比如手动拨杆或者小型气缸的推杆端，当驱动件动作时，会通过销轴带动夹臂产生微小的弹性形变或者绕铰接点的摆转，实现开口处的夹紧与松开动作。设计时特意在夹臂和竖直基体的连接位置做了圆弧过渡处理，没有采用直角衔接，目的是降低应力集中系数，避免反复夹紧松开的过程中连接位置出现疲劳断裂，经过受力校核，在常规150N的夹紧力工况下，过渡位置的最大应力远低于材料的屈服强度，能满足长期循环使用的寿命要求。上下铰接耳的厚度保持一致，端面做了倒角处理，既方便销轴的装配导入，也能去除加工毛刺避免装配时割伤操作人员。夹臂的长度经过优化，在保证足够夹紧行程的前提下，尽可能缩短悬臂长度，

　　提升夹臂的刚性，减少夹紧时的形变退让量，保证夹紧力的稳定输出。竖直安装面的平面度要求控制在0.01mm以内，安装后能和工装基面完全贴合，不会出现安装间隙导致夹体晃动。两个铰接耳的内孔精度按照H7级公差加工，和销轴的配合间隙控制在合理范围，既保证转动灵活不会卡滞，也不会因为间隙过大导致夹紧位置出现偏差。这类拨动夹相比传统的螺旋压紧结构，动作行程短、响应速度快，适合需要频繁快速装夹的工位，而且整体结构紧凑，占用的安装空间小，在狭小的工装布局里也能灵活布置，不会和周边的其他夹具、加工刀具产生干涉。
