内燃机用带环槽活塞结构三维建模

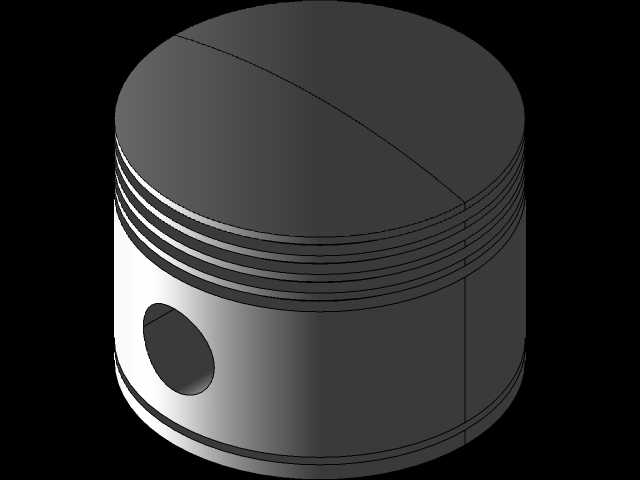

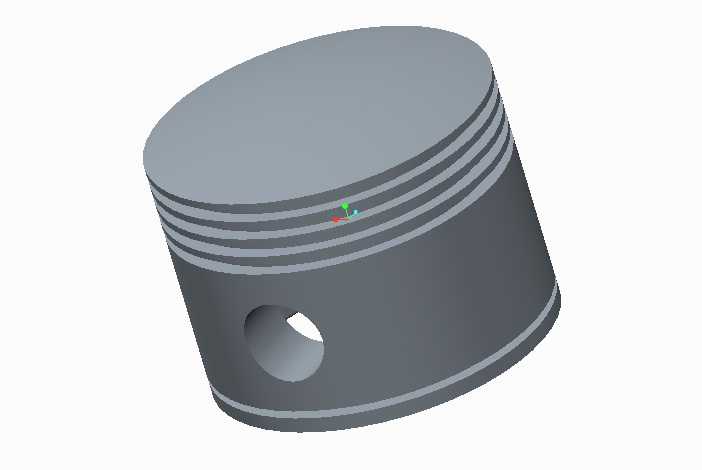

　　在往复式动力机械的核心运动组件中，活塞是直接参与能量转换的关键零件，其结构合理性直接决定整机的动力输出效率、密封可靠性与运行寿命。这款活塞的建模完全围绕实际工况的受力与运动需求展开，顶部采用平面结构设计，可直接与气缸盖、气缸壁共同围合形成封闭燃烧室，承受燃油爆燃产生的瞬时高压冲击，建模过程中严格控制顶面的平面度公差，避免高温高压下出现燃气泄漏的问题。活塞头部设置多道平行环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，阻止高压燃气下窜，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的宽度、深度以及相邻环槽的间距都经过反复校核，既保证活塞环安装后有足够的胀缩余量，

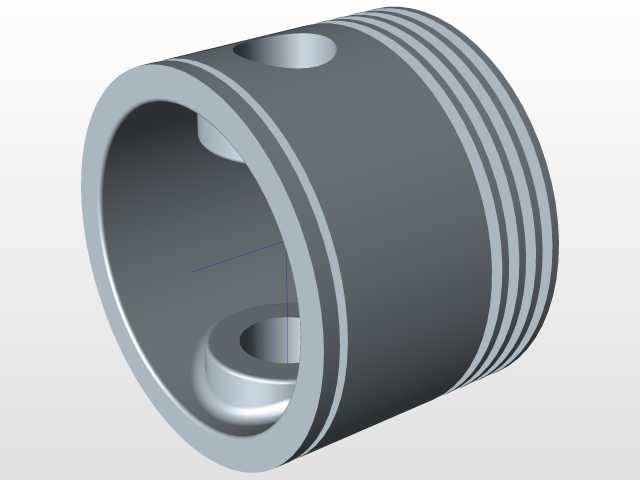

　　又不会因环槽过宽导致活塞环在往复运动中出现窜动、偏磨。活塞裙部采用微椭圆截面设计，并非正圆柱结构，这是考虑到活塞工作时头部温度高于裙部，热膨胀量更大，同时活塞在侧推力作用下会产生微量形变，微椭圆设计可保证活塞在热态工况下与气缸壁保持均匀贴合，避免出现拉缸、卡滞故障。裙部开设的销孔用于安装活塞销，连接活塞与连杆，将活塞承受的燃气压力传递给连杆，进而驱动曲轴旋转输出动力，销孔的位置精度直接影响活塞的运动轨迹，建模时严格保证销孔轴线与活塞轴线的垂直度，以及销孔中心到活塞顶面的尺寸公差，避免活塞运动过程中出现偏摆，加剧气缸壁的单侧磨损。从安装边界来看，活塞的外径需与对应规格的气缸内径保持合理配合间隙，间隙过大会导致密封失效、敲缸异响，

　　间隙过小则会在热态下出现膨胀卡滞；销孔尺寸需与选配的活塞销外径保持过渡配合，保证传力可靠的同时便于装配；环槽的尺寸公差需匹配对应规格的活塞环，确保活塞环装入后侧隙、背隙符合设计要求。这类活塞广泛应用于中小排量汽油机、柴油机以及通用动力机械中，除了常规内燃机领域，在往复式压缩机、柱塞泵等依靠往复运动实现介质压缩、输送的设备中，同结构原理的活塞也有大量应用，建模时还原的所有结构细节都可直接用于后续的工程出图、运动仿真与结构受力分析，帮助设计人员快速完成动力组件的匹配校核，缩短产品开发周期。
