W5100以太网网络通讯模块PCB结构

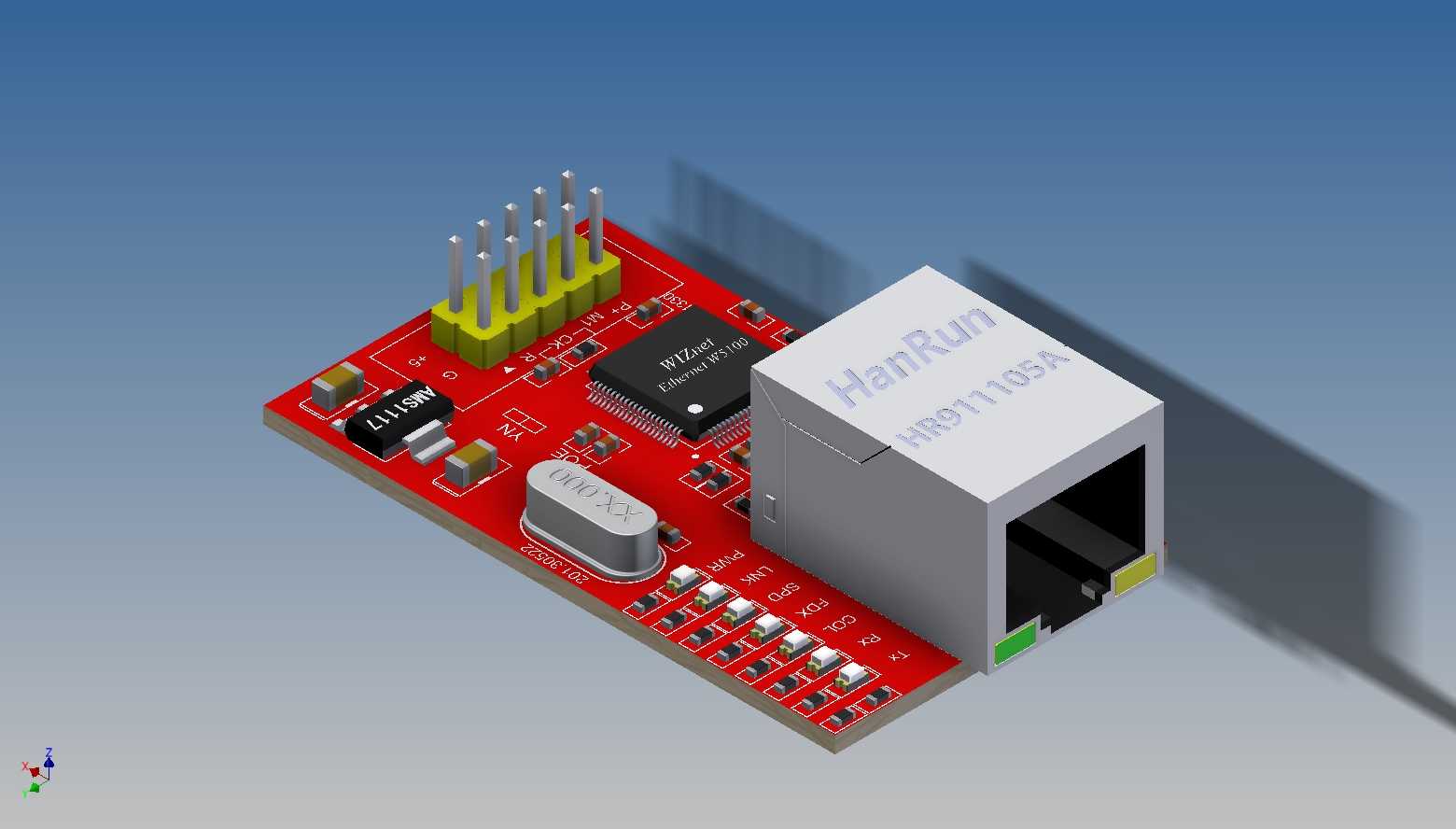

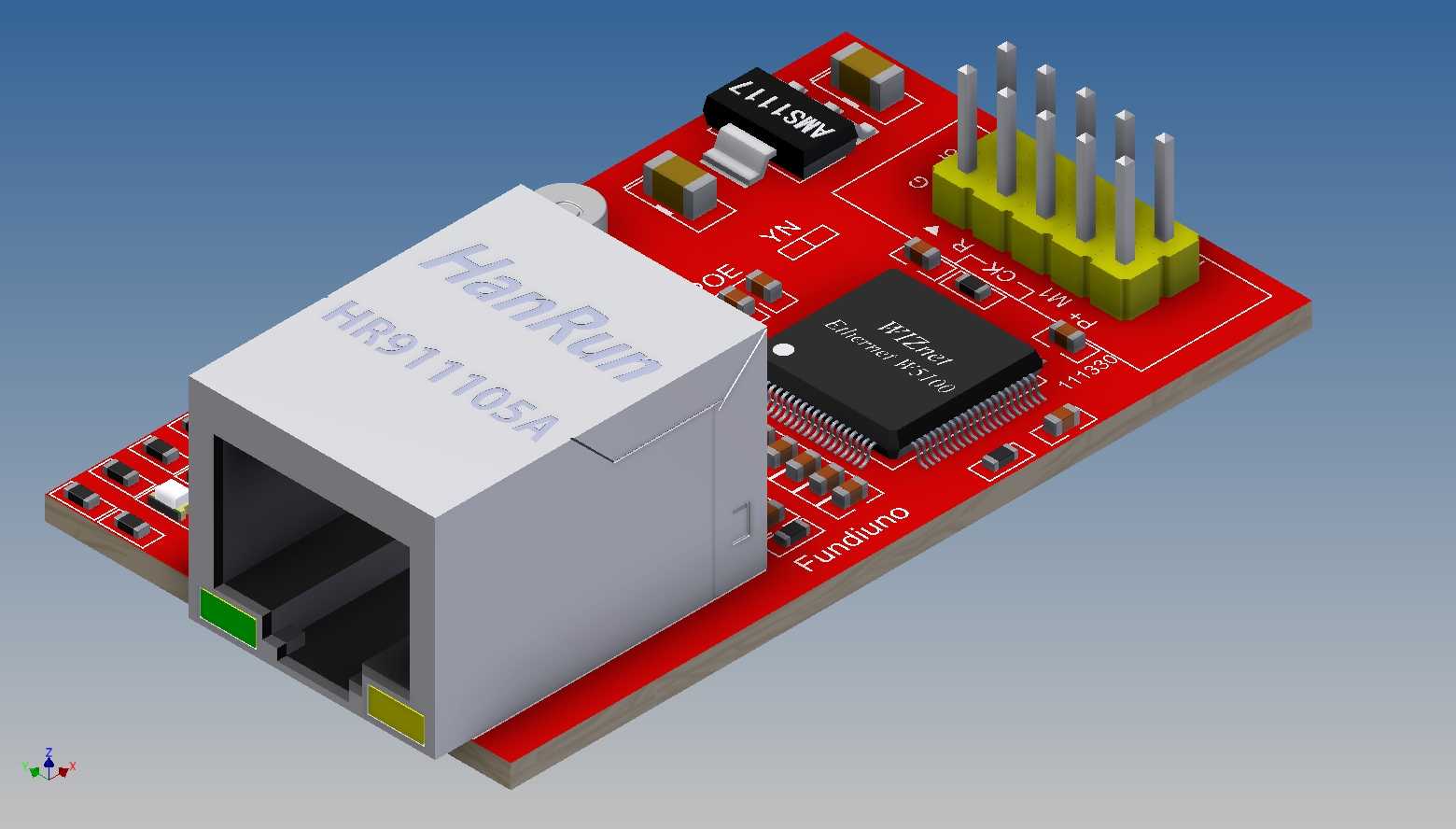

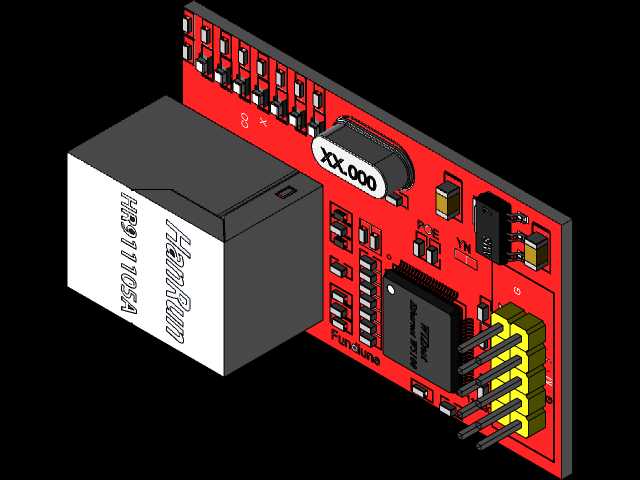

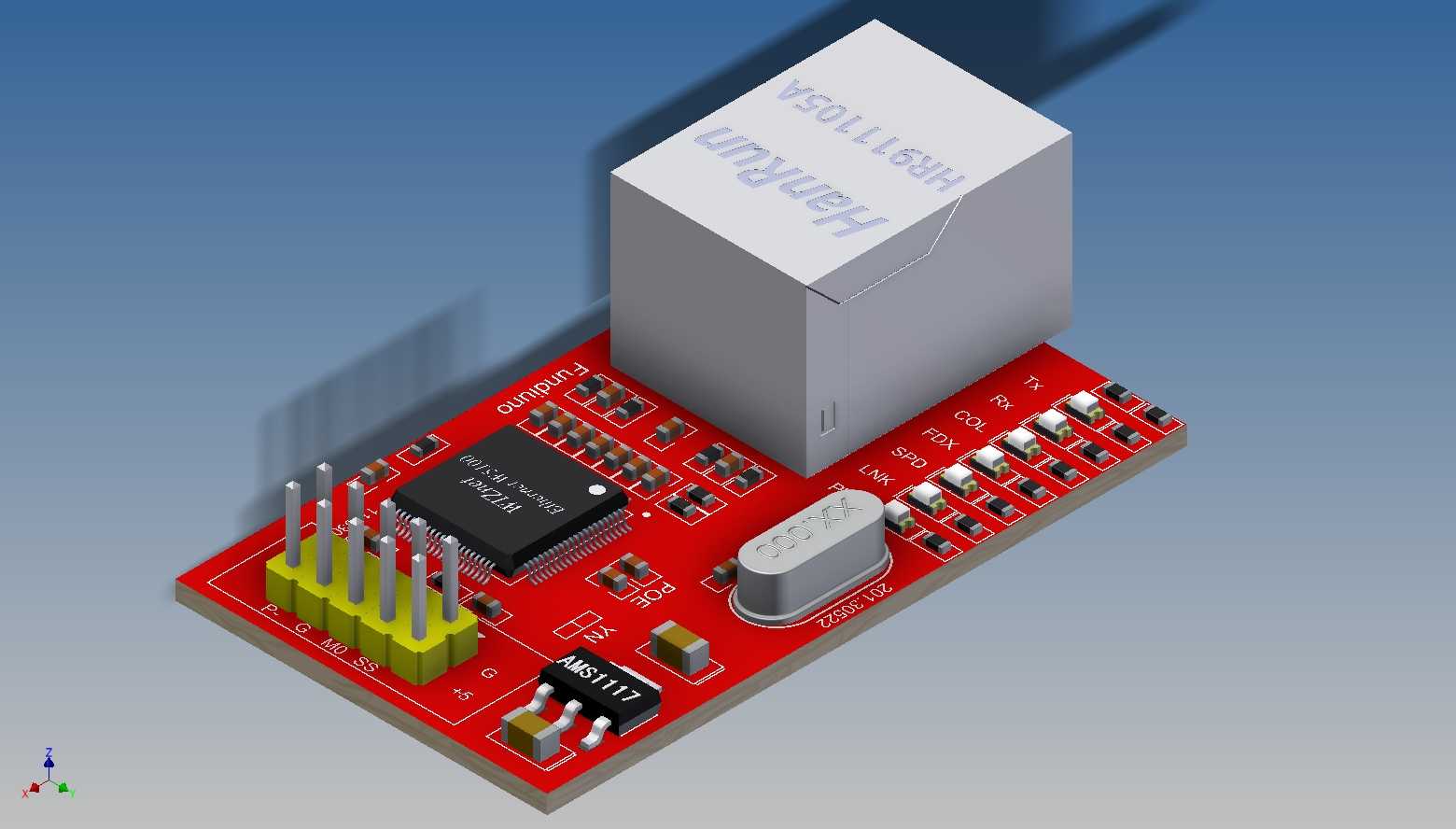

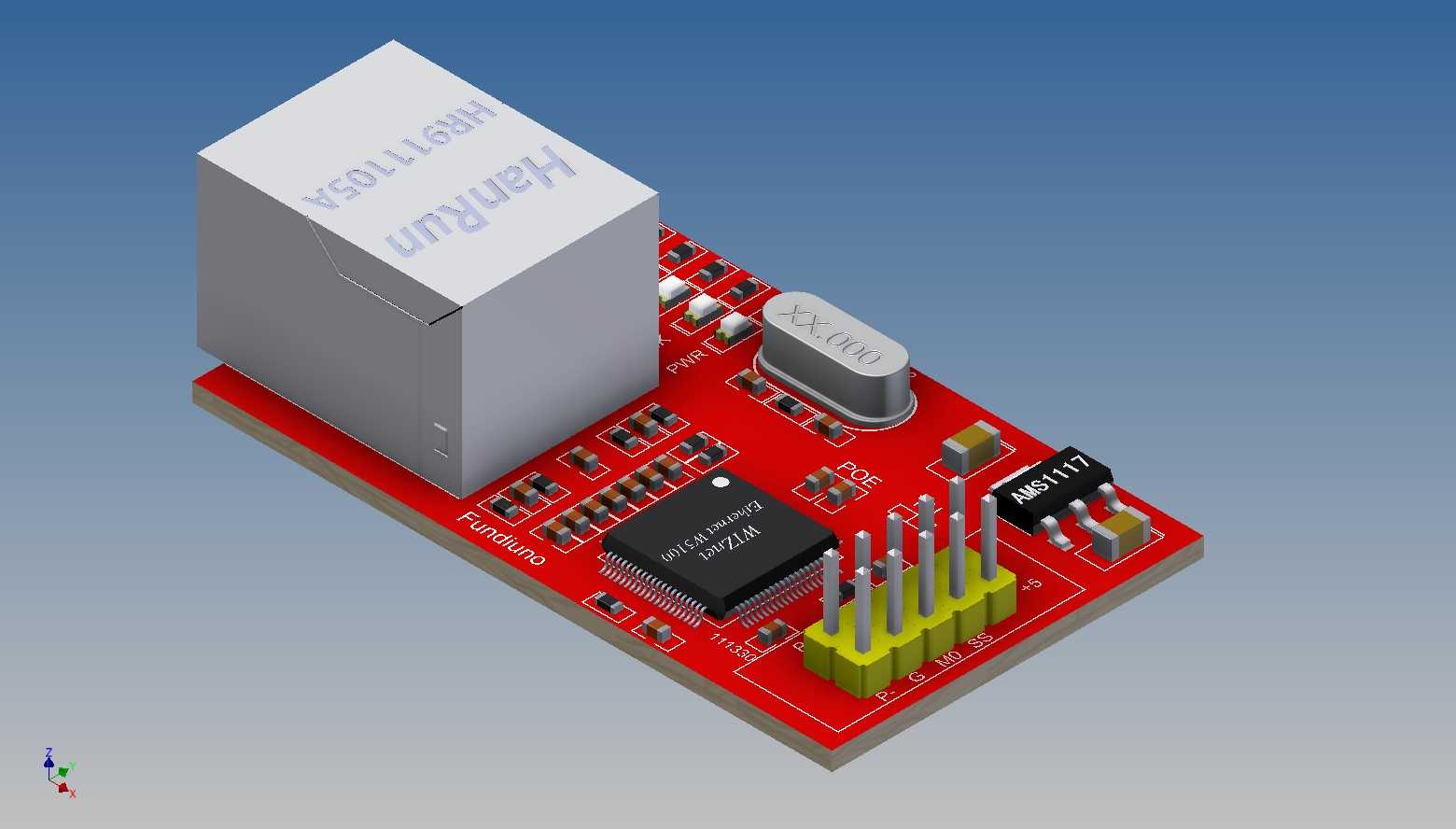

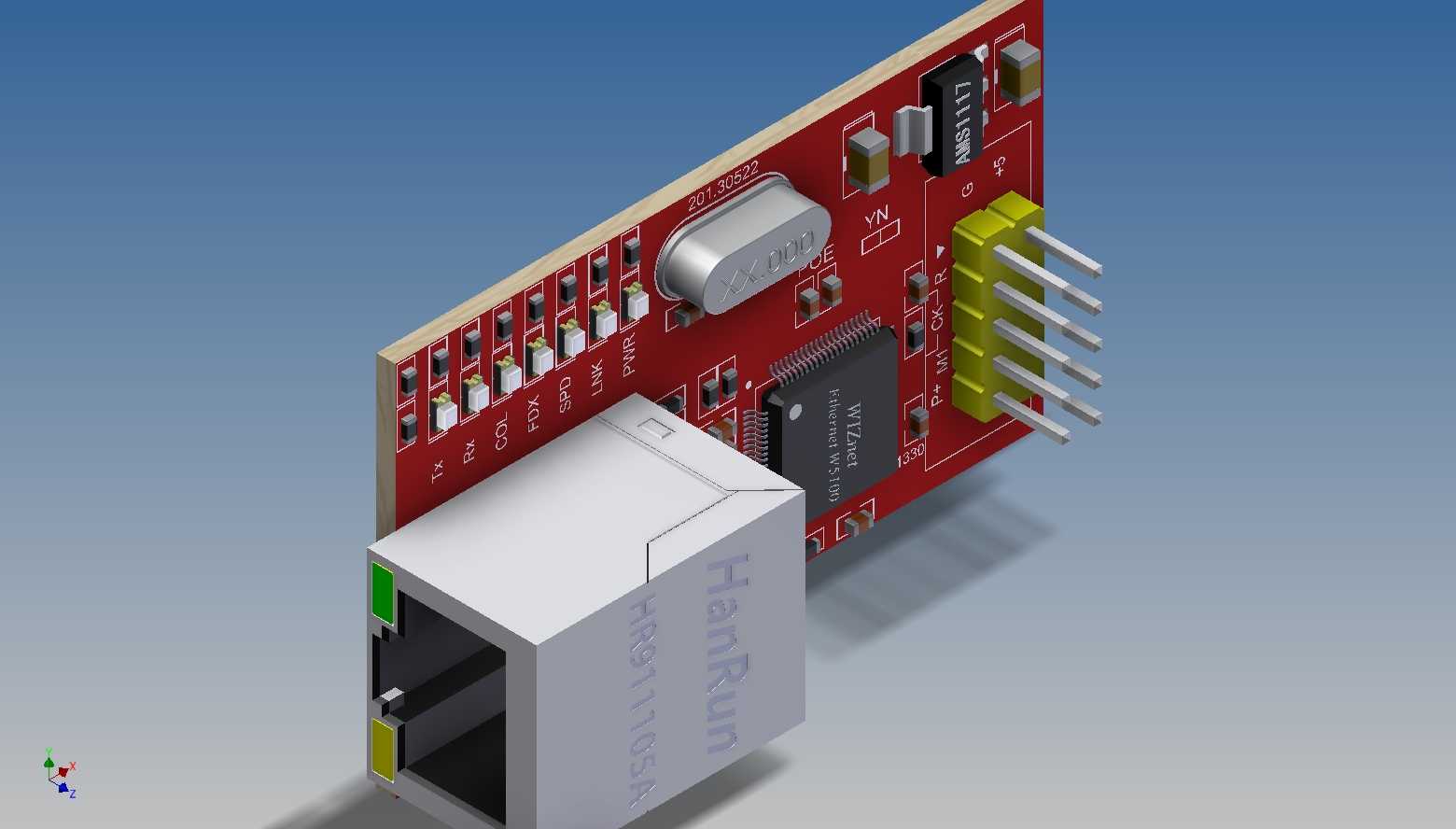

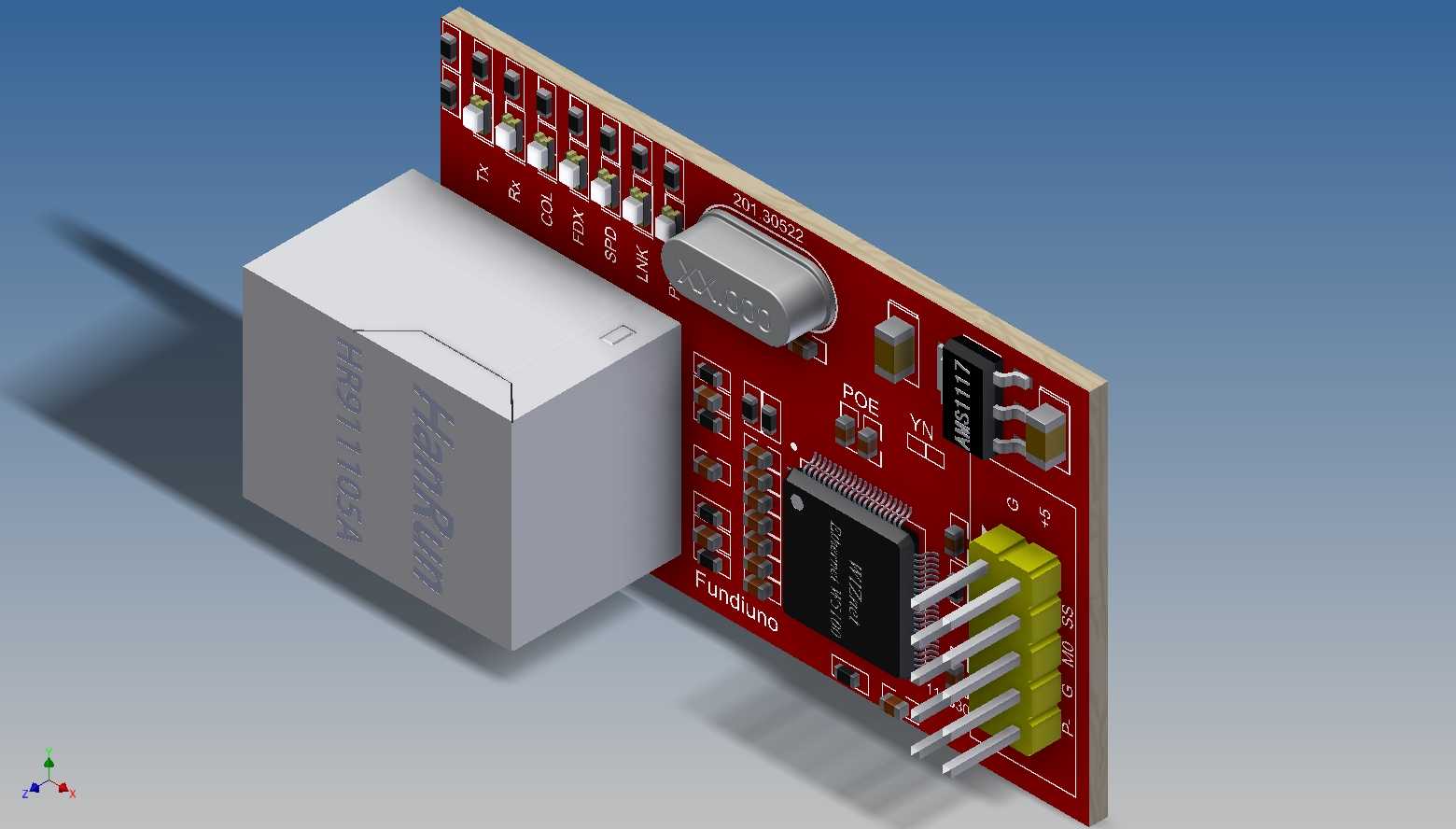

　　这款W5100以太网通讯模块的PCB结构设计，主要面向嵌入式设备的有线网络接入场景，在工业控制终端、物联网采集节点、小型嵌入式联网设备中应用广泛，能够为不带网络接口的主控单元提供稳定的TCP/IP通讯能力，无需主控端额外编写复杂的协议栈代码，可直接通过并行或SPI总线完成数据交互。从结构设计层面来看，整块PCB采用红色阻焊层工艺，板型为规整矩形，边缘预留了标准安装孔位，可直接通过铜柱固定在设备壳体内部的安装位上，安装边界清晰，不会与周边其他功能板件产生结构干涉。板上集成的HanRun网络变压器采用立式封装，紧贴板边的RJ45接口位置排布，能够最大程度缩短差分信号走线长度，减少信号传输过程中的电磁干扰，保障网络通讯的稳定性。

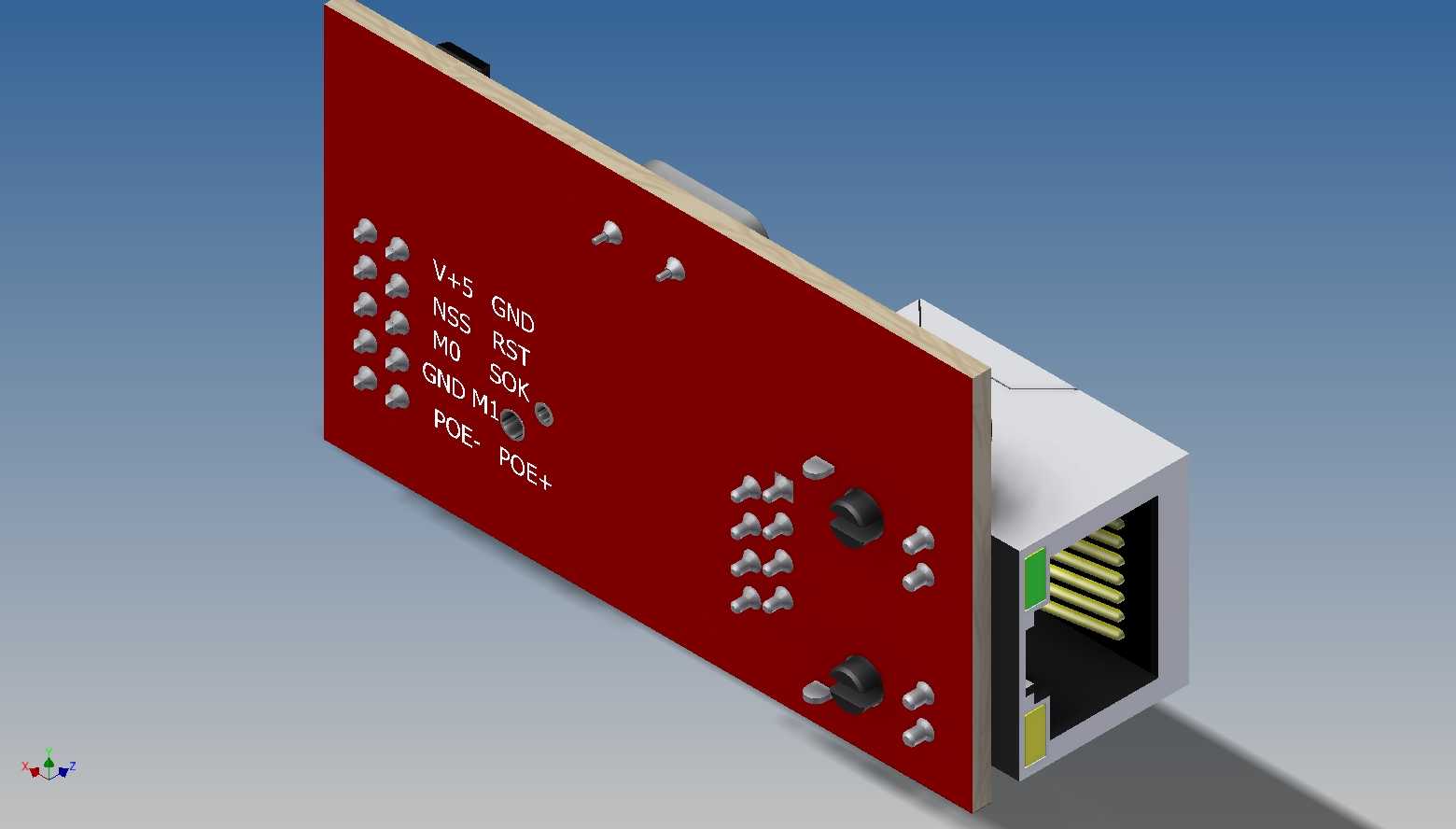

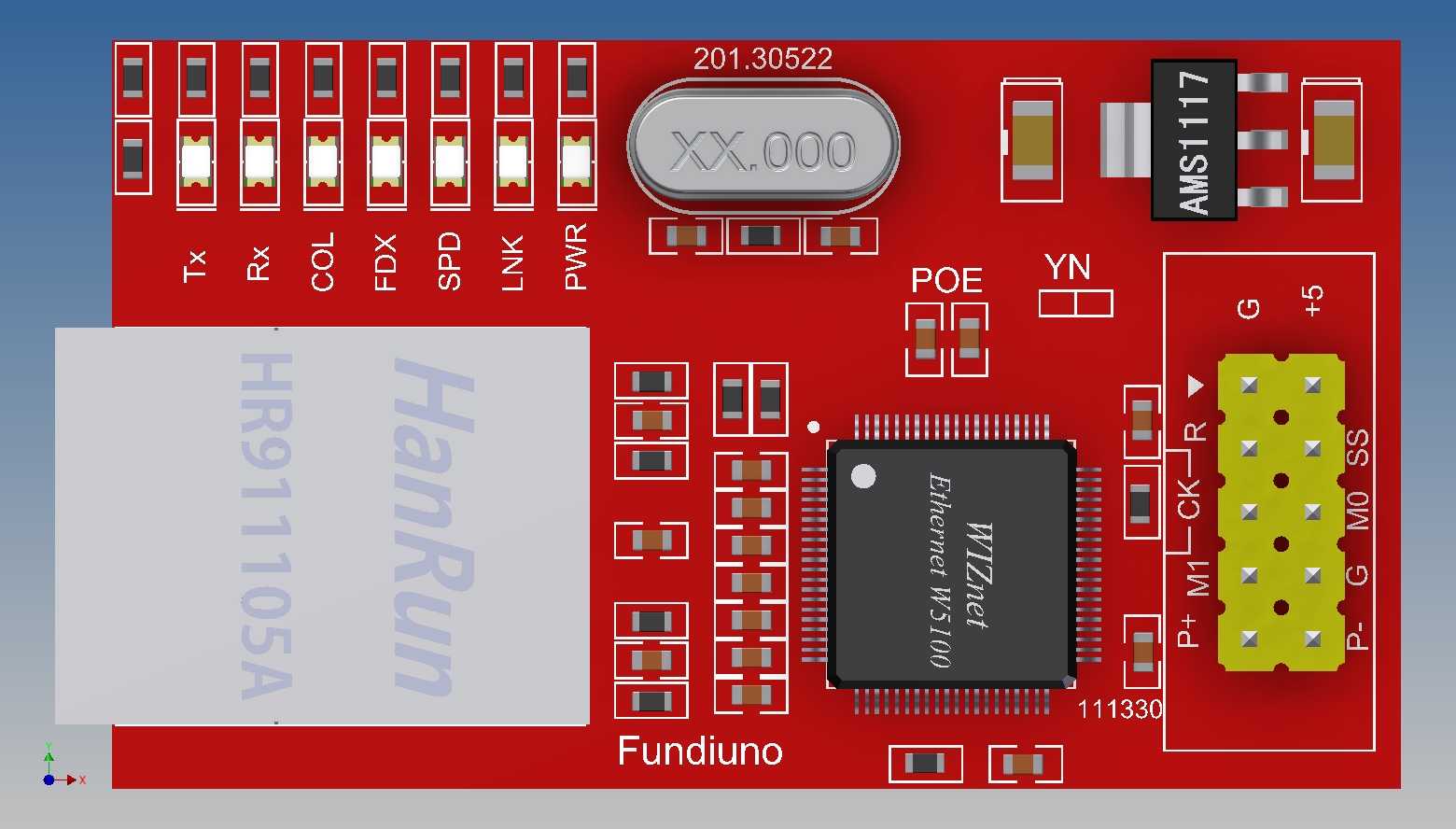

　　主控制芯片W5100布置在PCB中部区域，周边预留了足够的覆铜散热空间，芯片引脚走线严格遵循等长规则，避免高速信号传输出现时序偏差。板载的AMS1117稳压芯片布置在电源输入排针附近，输入输出端均搭配了滤波电容，能够为整板提供稳定的3.3V工作电压，减少电源纹波对通讯信号的影响。排针接口采用2.54mm标准间距设计，兼容通用杜邦线连接，同时也支持直插焊接在母板上，适配不同的设备组装需求。无源晶振紧贴主芯片时钟引脚布置，走线长度控制在极短范围内，避免时钟信号受到周边电路的干扰，保障芯片工作时钟的准确性。板上所有贴片元件的排布均遵循生产工艺要求，元件之间预留了足够的贴装间隙，满足SMT批量生产的工艺要求，同时也方便后期维修时的元件拆换。

　　在结构强度设计上，PCB厚度选用常规1.6mm板材，网络变压器等较重元件的焊盘做了加大处理，提升焊接牢固度，避免设备在震动环境下出现元件脱落的问题。整板的外形尺寸适配常规小型嵌入式设备的内部安装空间，既可以作为独立模块通过排针外接使用，也可以作为功能子板集成到更大的控制电路板中，适配不同的设备集成需求。
