BH100系列三极塑壳电气断路器结构

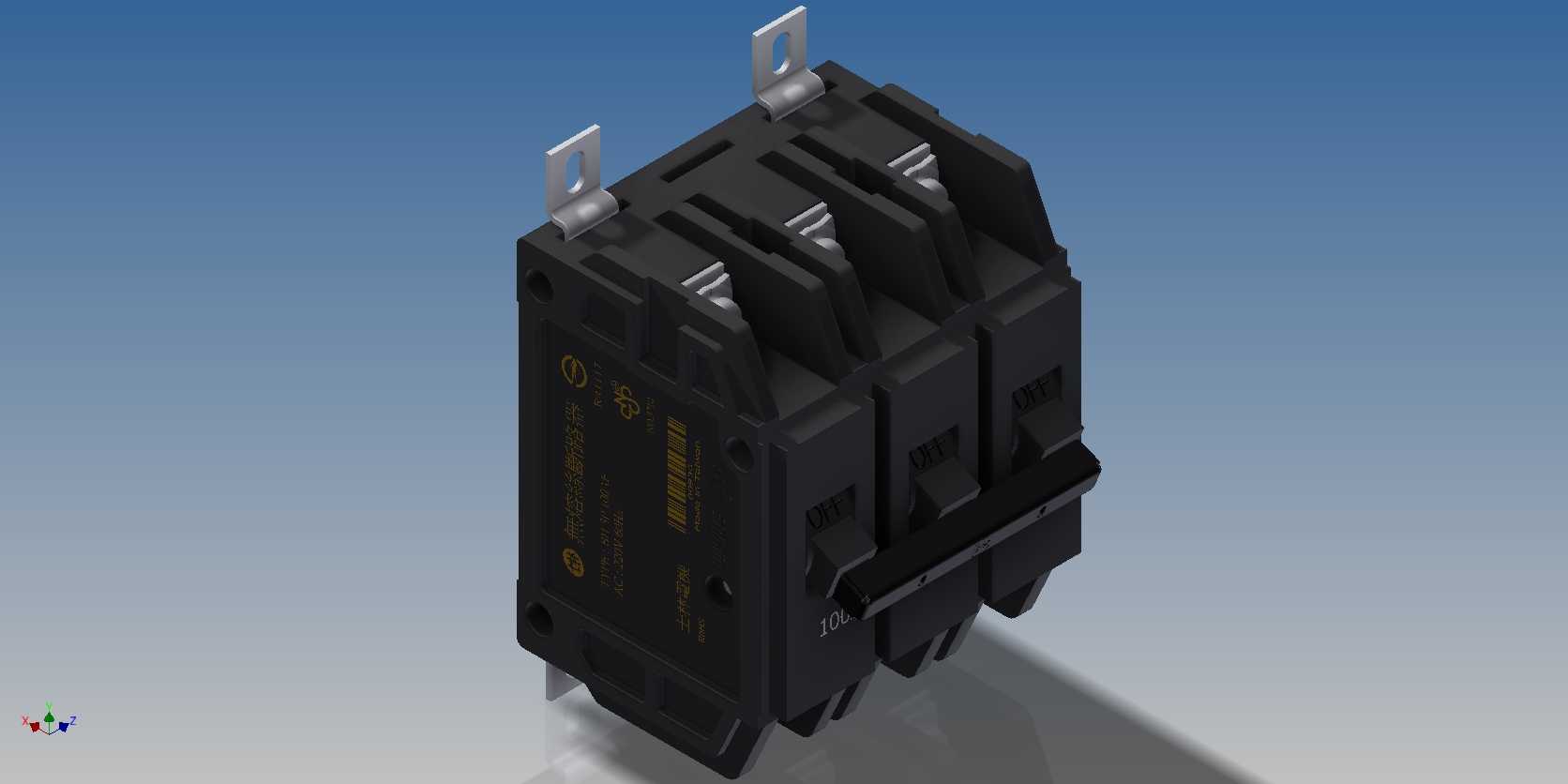

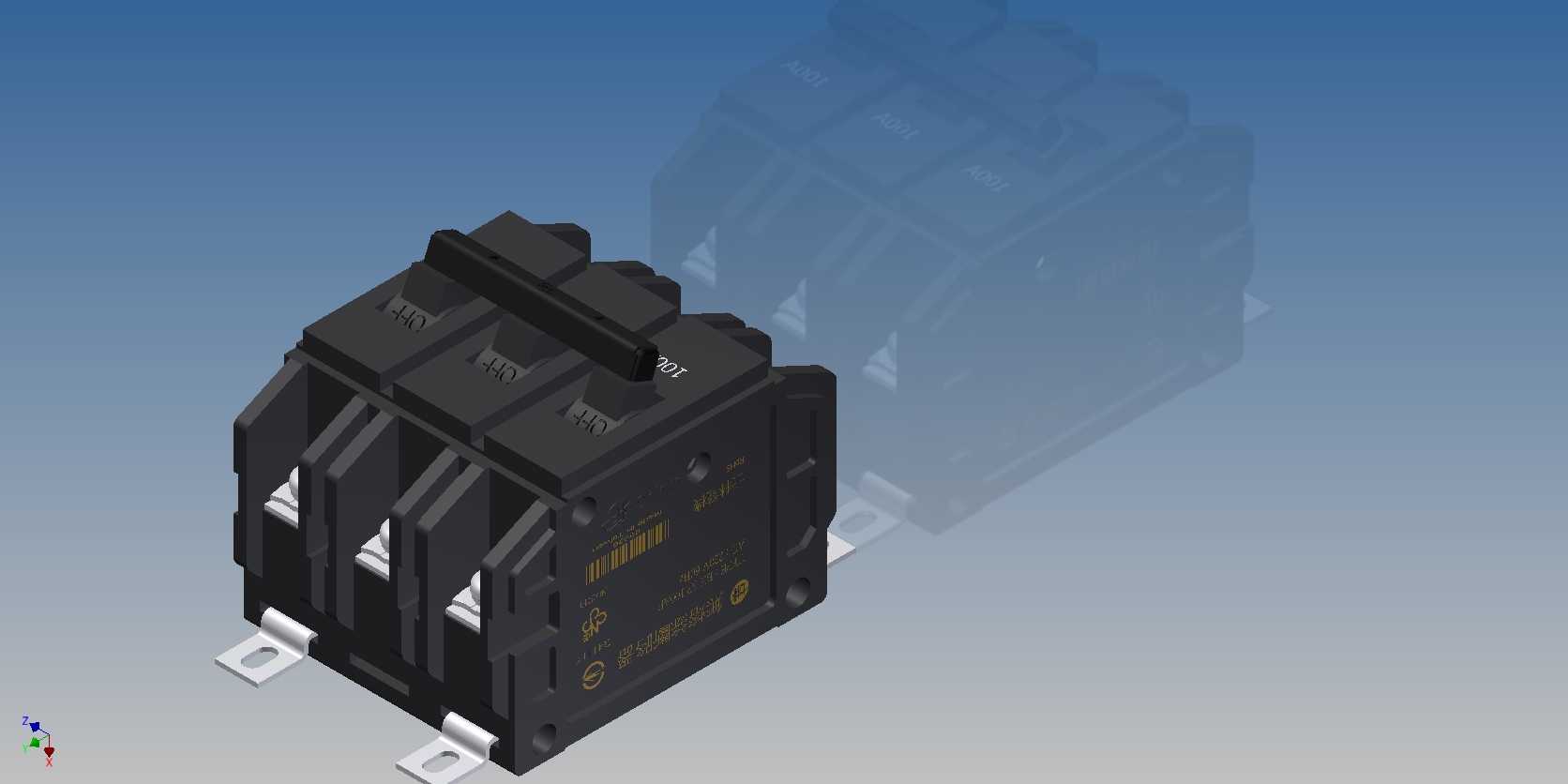

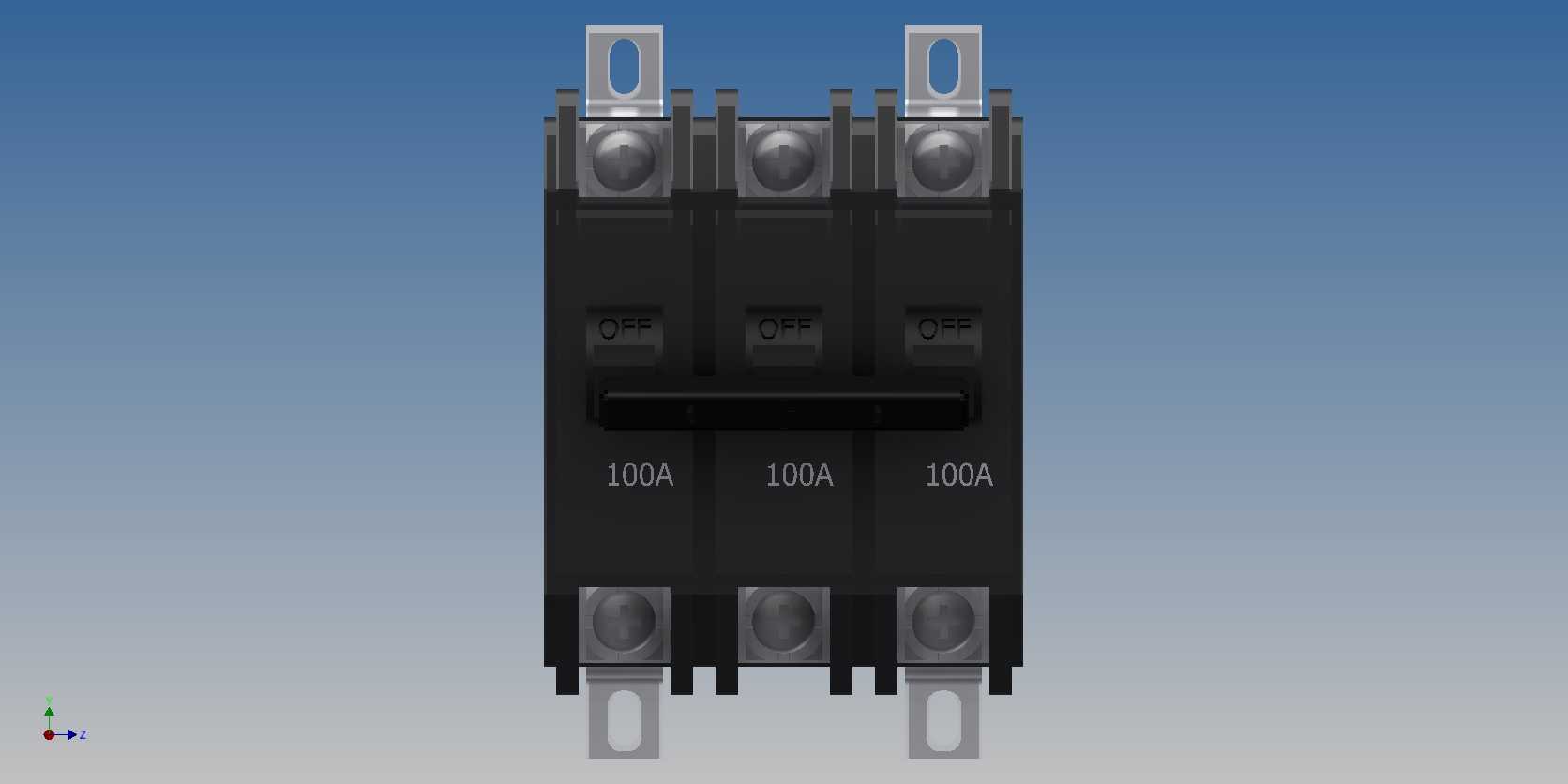

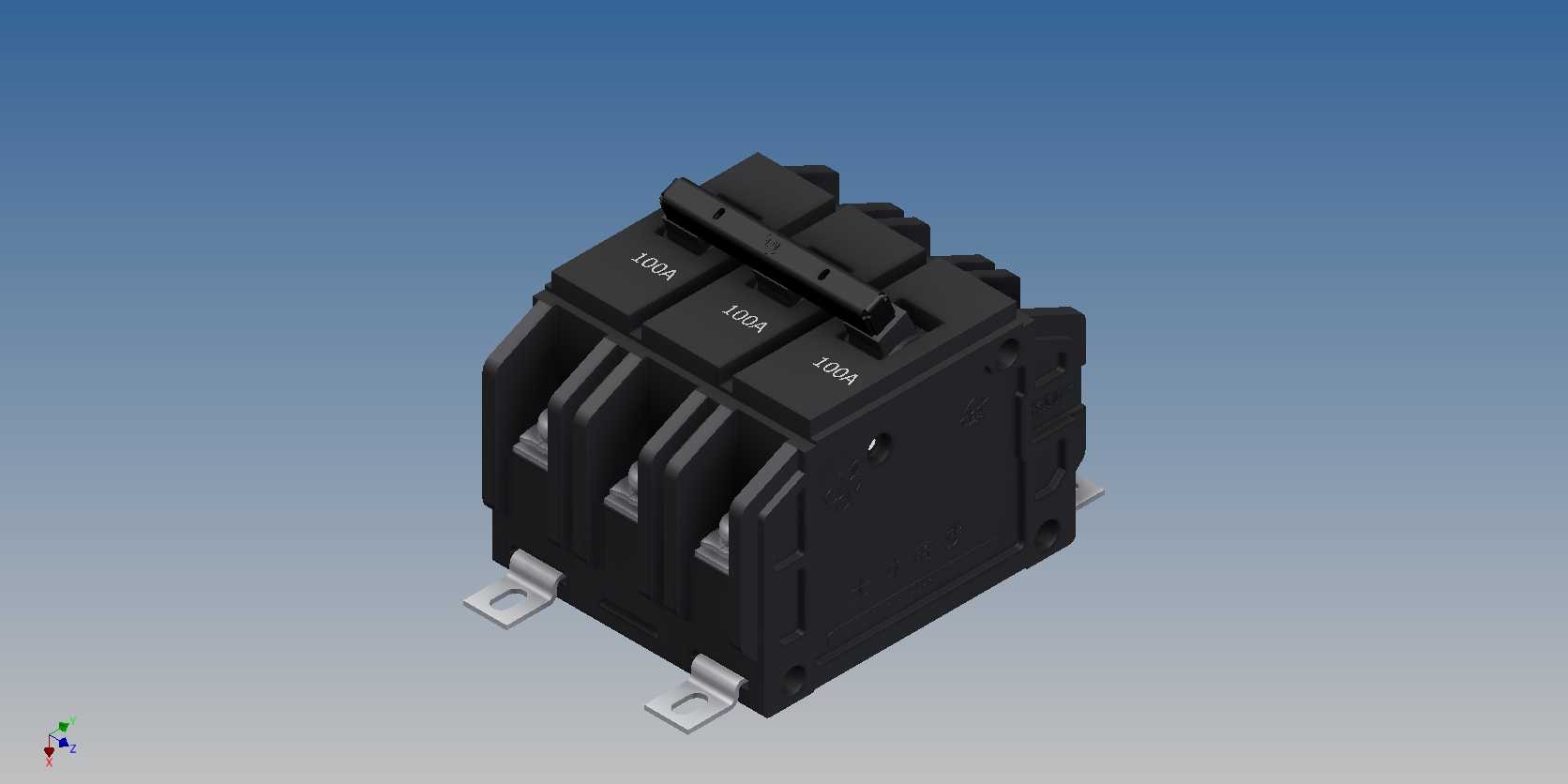

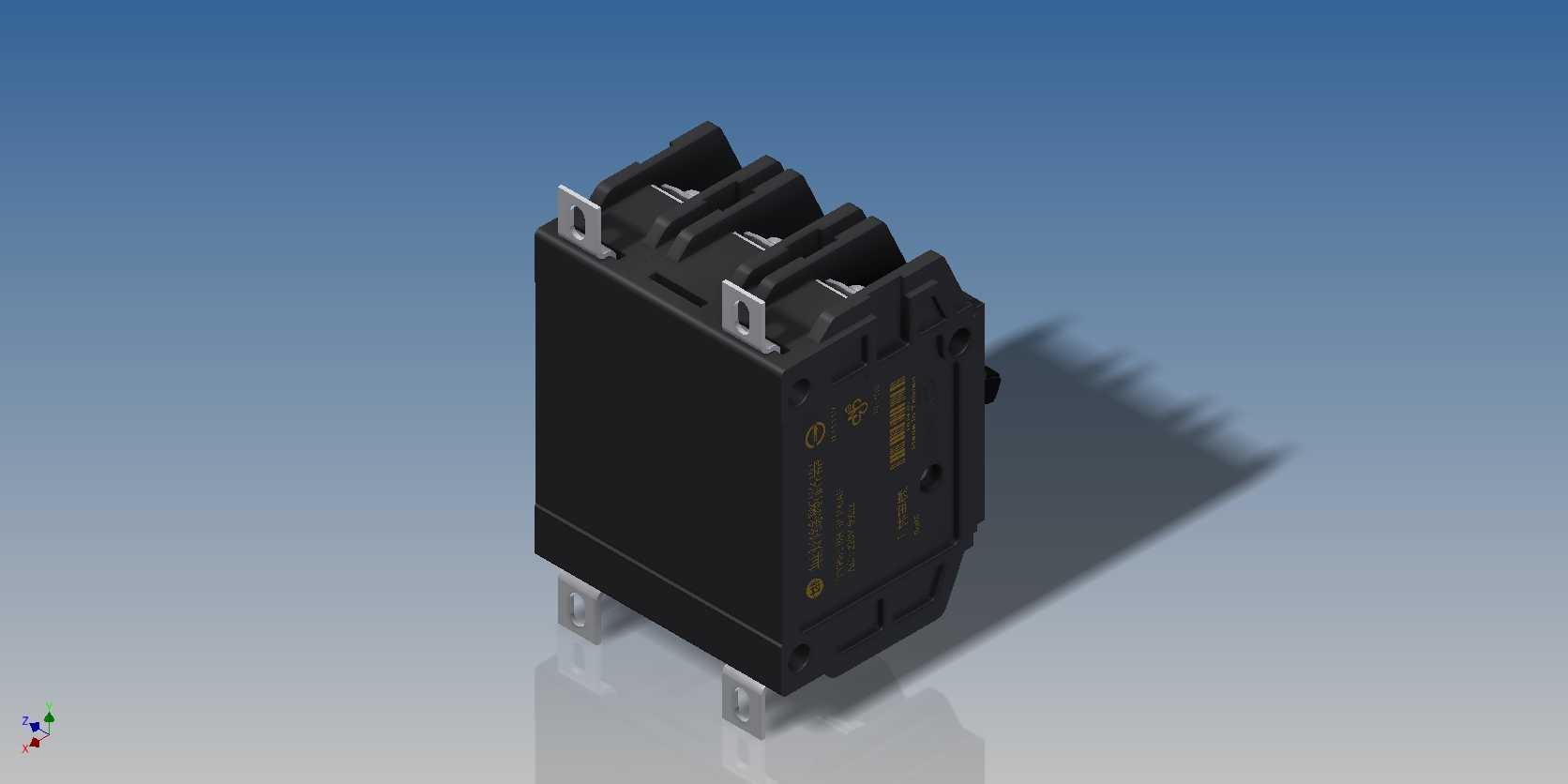

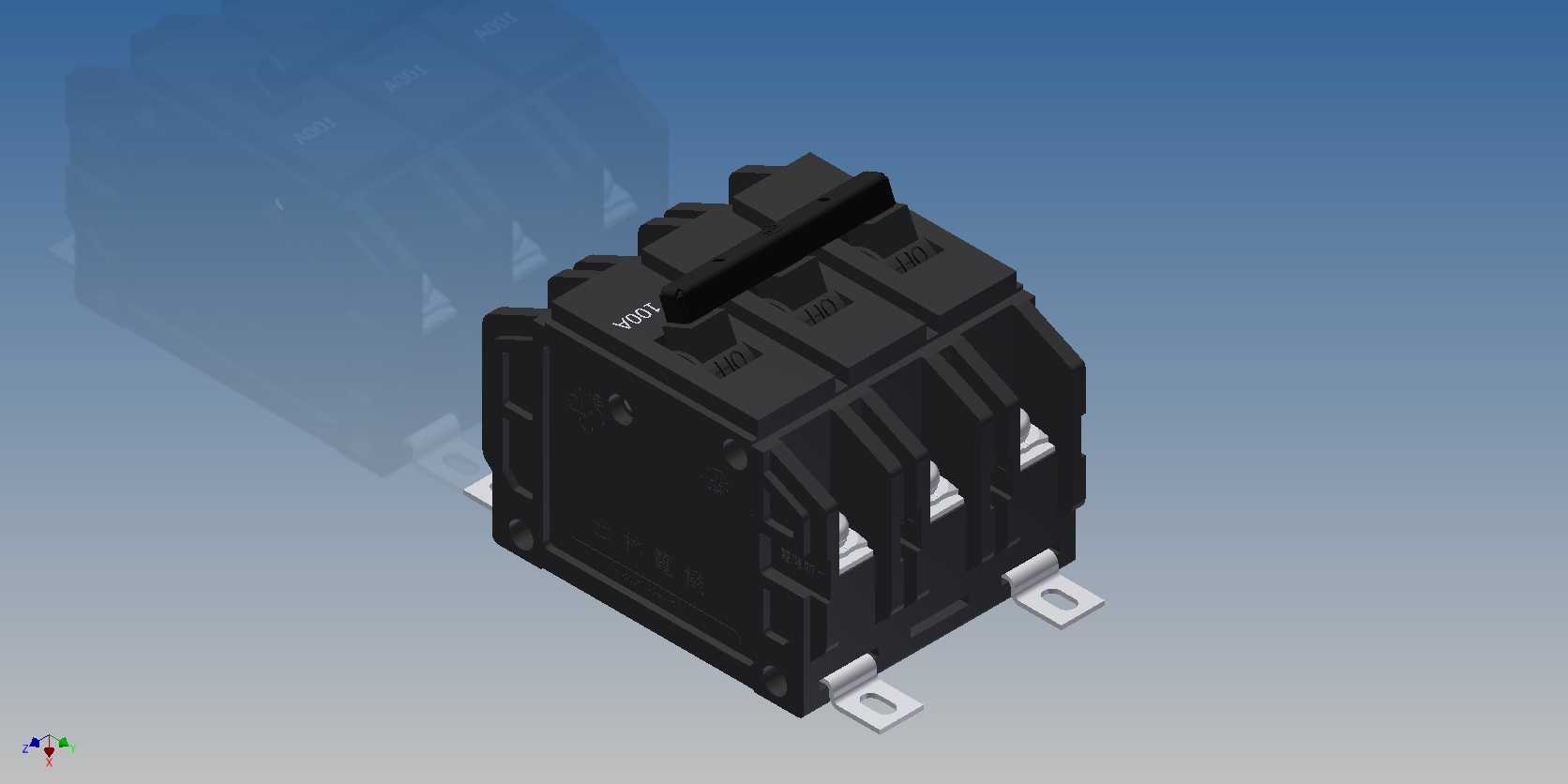

　　在低压配电系统的终端配电、小型动力设备进线回路场景中，这类三极塑壳断路器是承担线路过载、短路保护的核心元件，常见于工业车间配电箱、商用建筑配电竖井、小型加工设备的电源进线端，可同时对三相交流回路进行分断与保护，避免线路过流引发的线缆过热、设备烧毁甚至电气火灾风险。该款断路器额定工作电压适配220V三相回路，额定电流覆盖10A到100A的多档规格，可根据不同负载的额定电流匹配对应档位，适配照明回路、小型电机回路、普通工控设备电源等不同负载的保护需求。从结构设计来看，模型还原了产品的实际安装特征：顶部设置三个带安装孔的金属接线端子，用于接入进线侧三相线缆，底部对应设置出线侧接线结构，可直接通过螺栓完成线缆压接固定；

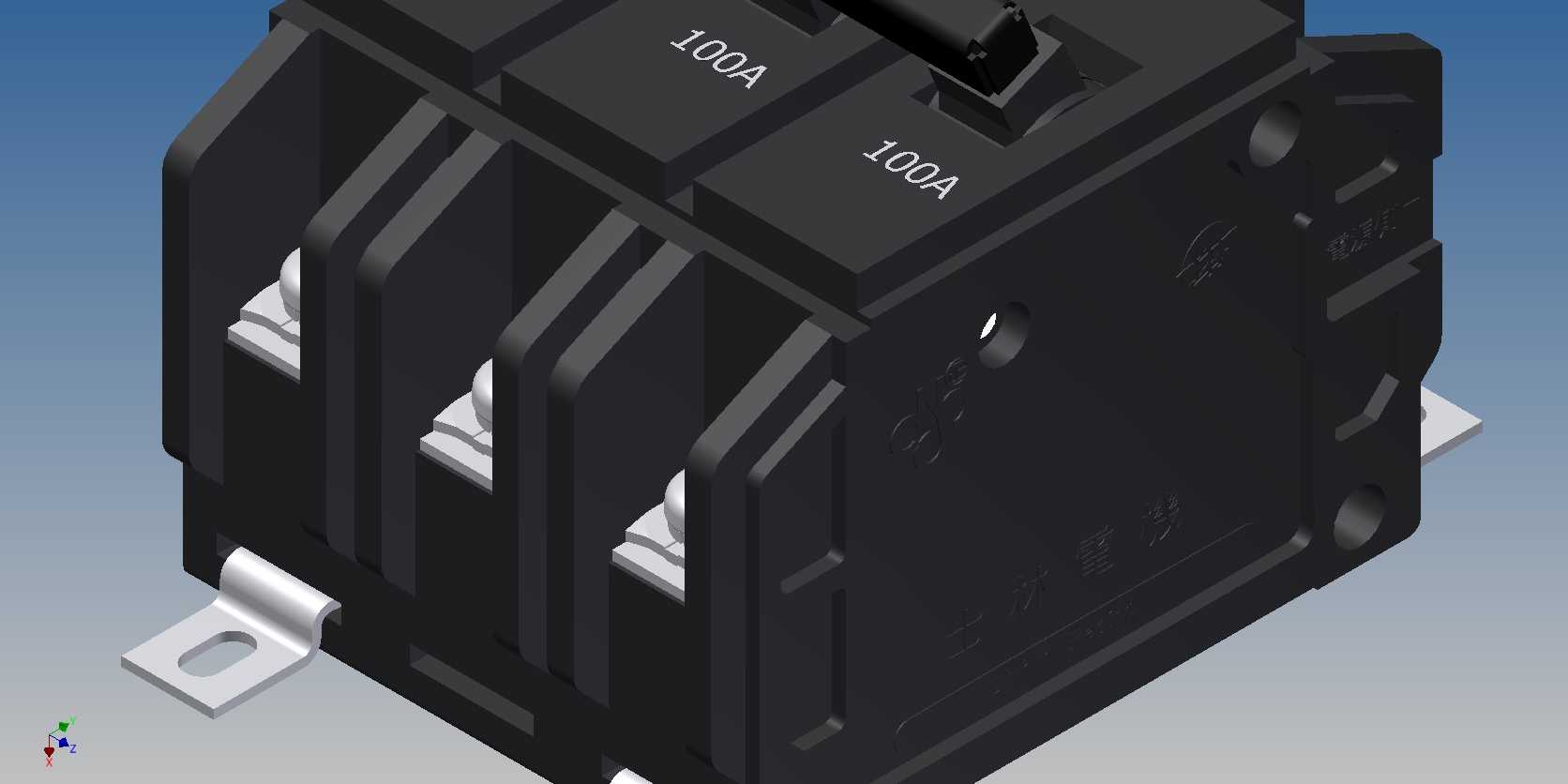

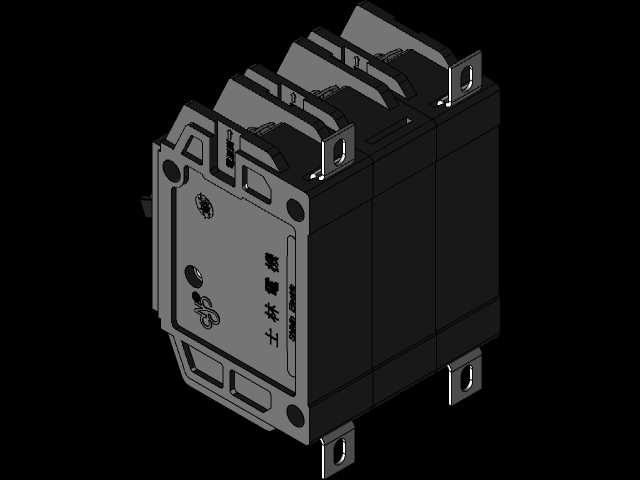

　　外壳采用高强度阻燃热固性塑料材质的结构特征，表面预留操作手柄的活动槽位，操作手柄突出于壳体正面，可手动完成分合闸操作，手柄位置清晰指示通断状态，同时壳体侧面预留标准化安装卡槽，可直接卡装在标准DIN导轨上，也可通过壳体背部的安装孔采用螺栓固定安装，适配不同配电柜的安装方式。建模过程中严格还原了产品的安装边界尺寸，相邻两极的接线端子间距符合低压电器的安全爬电距离要求，操作手柄的操作力矩、分闸位置的安全间隙都参考实物参数做了还原，壳体表面的标识区域、散热槽结构都做了等比例复刻，可直接用于配电盘的布局干涉检查、配电柜的三维布线仿真，也可作为电气类教学演示的三维素材，帮助设计人员提前确认配电回路中元件的安装空间，

　　避免实际装配时出现线缆弯折半径不足、操作手柄被其他元件遮挡无法操作的问题。在功能结构上，模型还原了内部脱扣机构的外部对应特征，壳体上的脱扣指示窗口、测试按钮的安装位都有体现，可配合三维布线完成整个配电回路的装配校验，确认不同线径的线缆接入后，端子处的线缆弯曲空间是否充足，柜门关闭时是否会触碰操作手柄，对于做低压配电设备三维布局的设计人员来说，该模型可直接导入装配环境，无需重新建模即可完成布局验证，大幅提升配电方案的设计效率。
