四位数码管显示模块结构设计

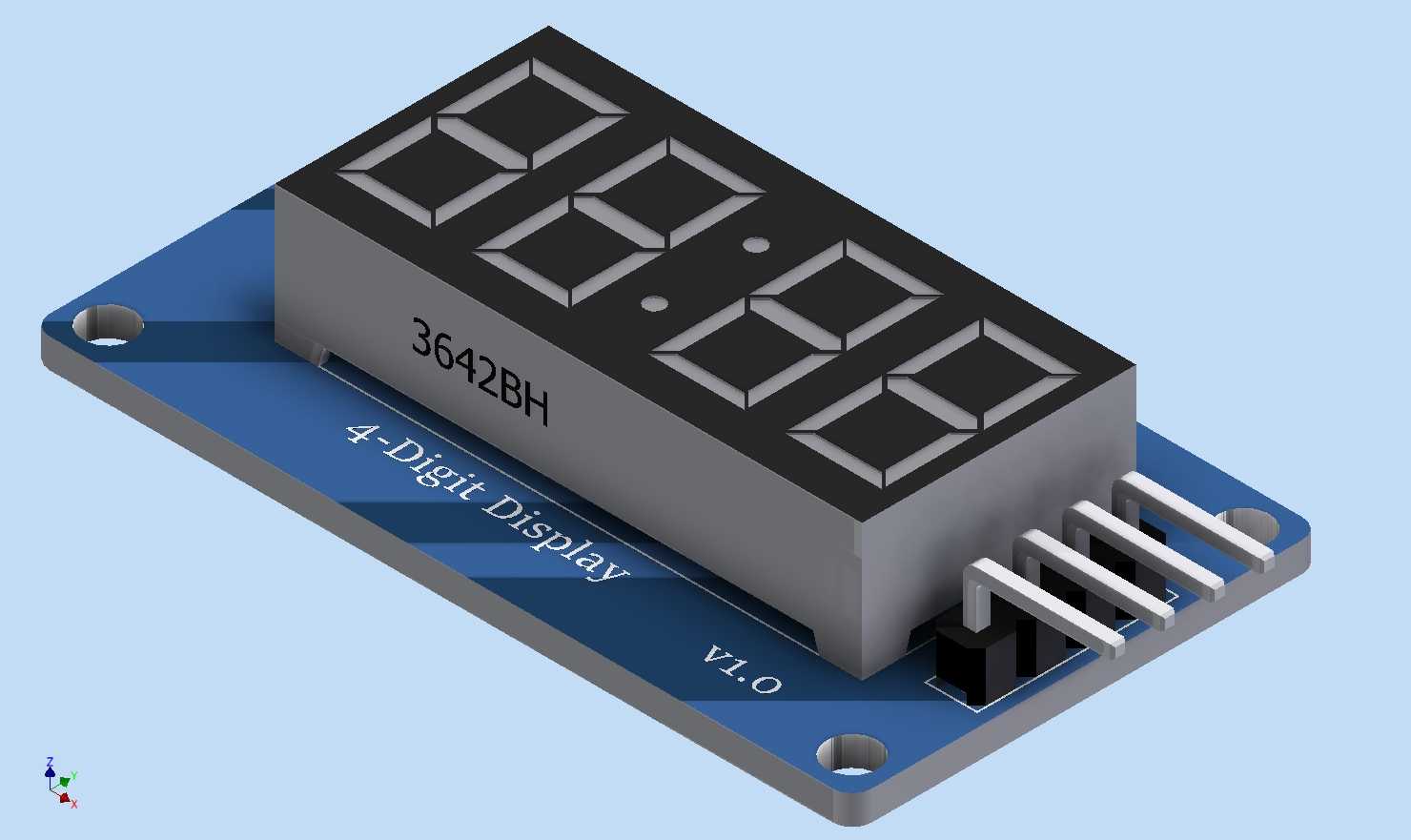

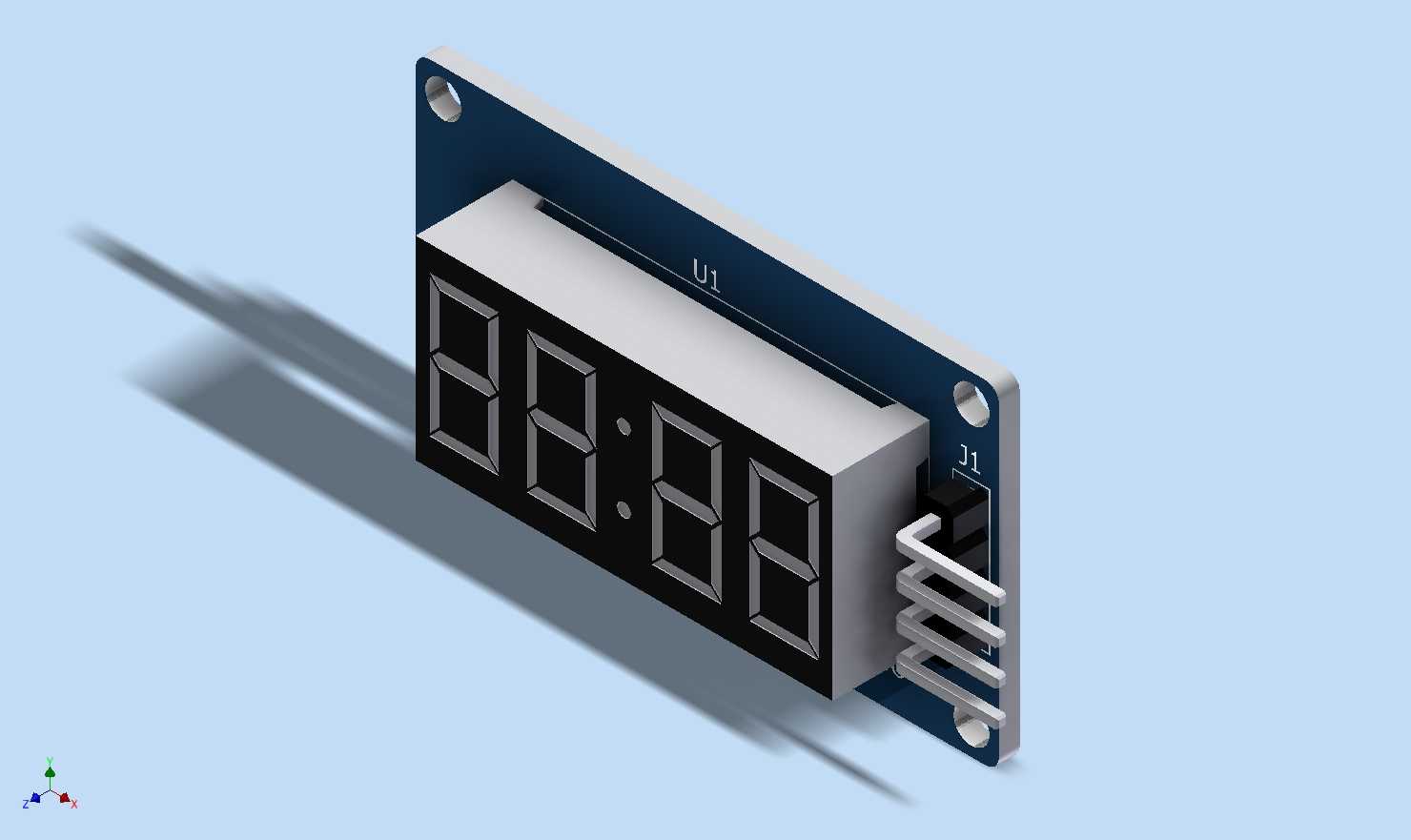

　　在工业控制、小型智能设备的人机交互环节，数字显示模块是传递运行参数、状态数值的核心载体，这款四位数码管显示组件的结构设计，完全围绕嵌入式安装、板载集成的实际使用需求展开。日常做小型控制柜面板、实验开发板、小型计数设备的结构设计时，经常需要用到这类紧凑的数显单元，它不需要复杂的图形显示能力，仅靠清晰的数字输出就能完成计数、计时、参数值展示的功能，相比点阵屏或者彩屏，它的驱动逻辑更简单，功耗更低，在不需要复杂交互的设备上适配性极强。从结构设计的角度看，这款模块采用PCB载板加数码管本体的集成式设计，载板四个角预留了标准安装孔位，安装时可以直接通过铜柱或者螺丝固定在设备内部的安装位上，不需要额外设计复杂的固定卡扣，

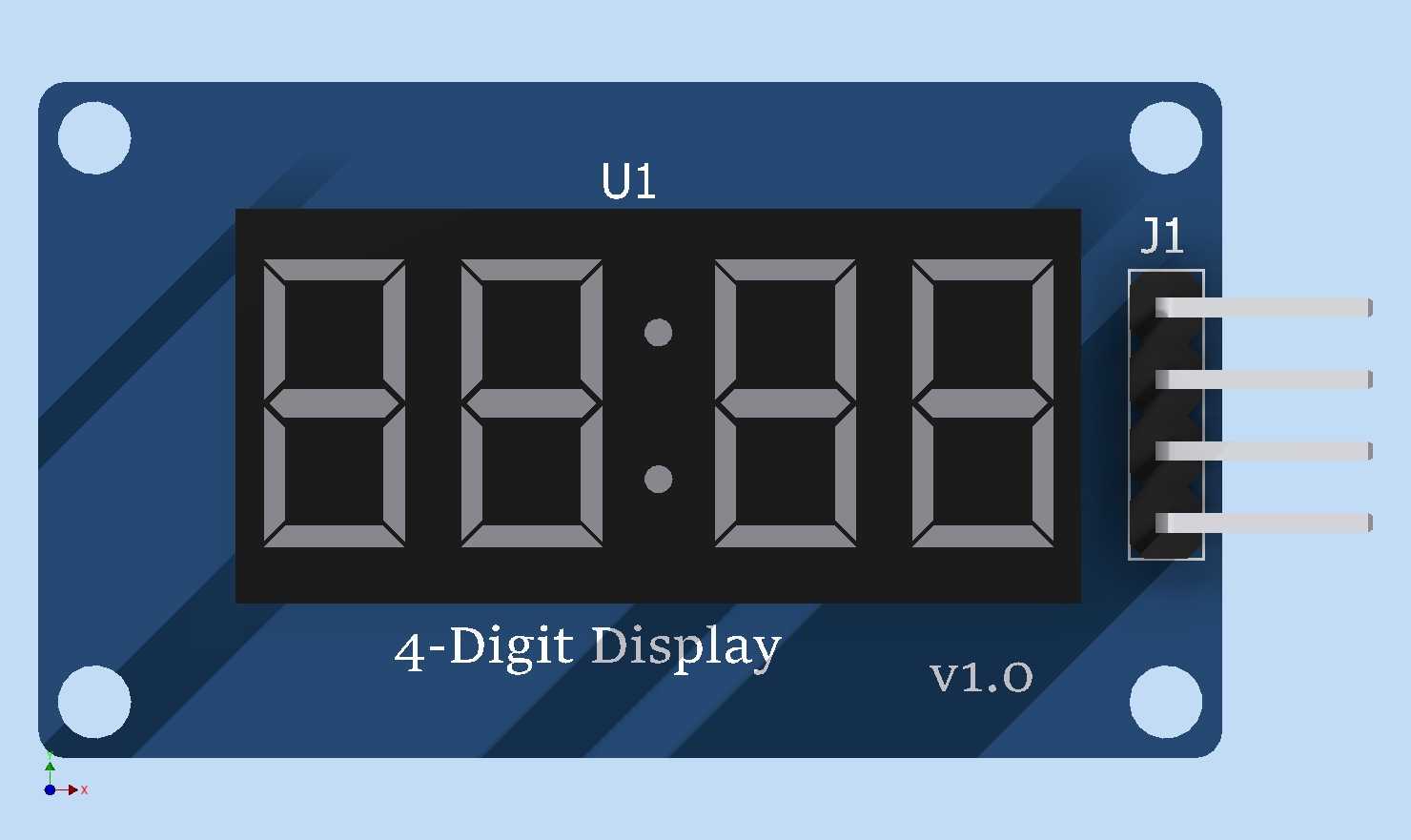

　　整体外形尺寸控制在42x24x12mm，这个尺寸边界刚好适配多数小型设备的面板开孔预留空间，载板侧边引出的排针接口采用直插式设计，焊接或者插接在主控板上时，引脚间距符合通用接插件标准，不需要定制特殊连接部件。设计过程中充分考虑了数码管的显示视角问题，数码管本体与载板保持齐平安装，表面没有额外的凸起遮挡，配合面板上的透明视窗安装时，不会出现光线折射导致的数字显示缺段、视角偏移问题，中间预留的两个点状显示段，可以用来做时间显示的冒号分隔，也能作为状态指示灯使用，拓展了模块的使用场景。做结构选型时要注意，这款模块的厚度方向12mm的尺寸，是包含排针引脚突出长度的总厚度，在做设备内部空间排布时，

　　要给排针与主控板的连接预留至少2mm的装配间隙，避免安装时出现元件干涉。载板的布线区域做了等宽走线设计，数码管的段选引脚全部集中在侧边排针上，布线时不会出现跨线干扰，对于做三维建模的结构工程师来说，这个模块的模型可以直接导入设备装配体中，用来校核面板开孔位置、安装孔位匹配度，以及与周边元件的安全距离，不需要重新测绘数码管和载板的外形细节，能大幅缩短小型数显类设备的结构设计周期。在实际应用中，这类模块常被用在小型计数器、温控器面板、电源电压显示单元、小型计时设备上，它的结构强度足够应对常规工业环境下的振动工况，载板边角做了圆角处理，安装时不会划伤操作人员或者周边线材，数码管本体与载板之间采用贴合安装，没有多余的缝隙，能避免日常使用中灰尘进入模块内部影响显示效果。
