四路3.3V-5VTTL电平转换PCB板结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:453565
  • 四路3.3V-5VTTL电平转换PCB板结构
  • 四路3.3V-5VTTL电平转换PCB板结构
  • 四路3.3V-5VTTL电平转换PCB板结构
  • 四路3.3V-5VTTL电平转换PCB板结构
  • 四路3.3V-5VTTL电平转换PCB板结构

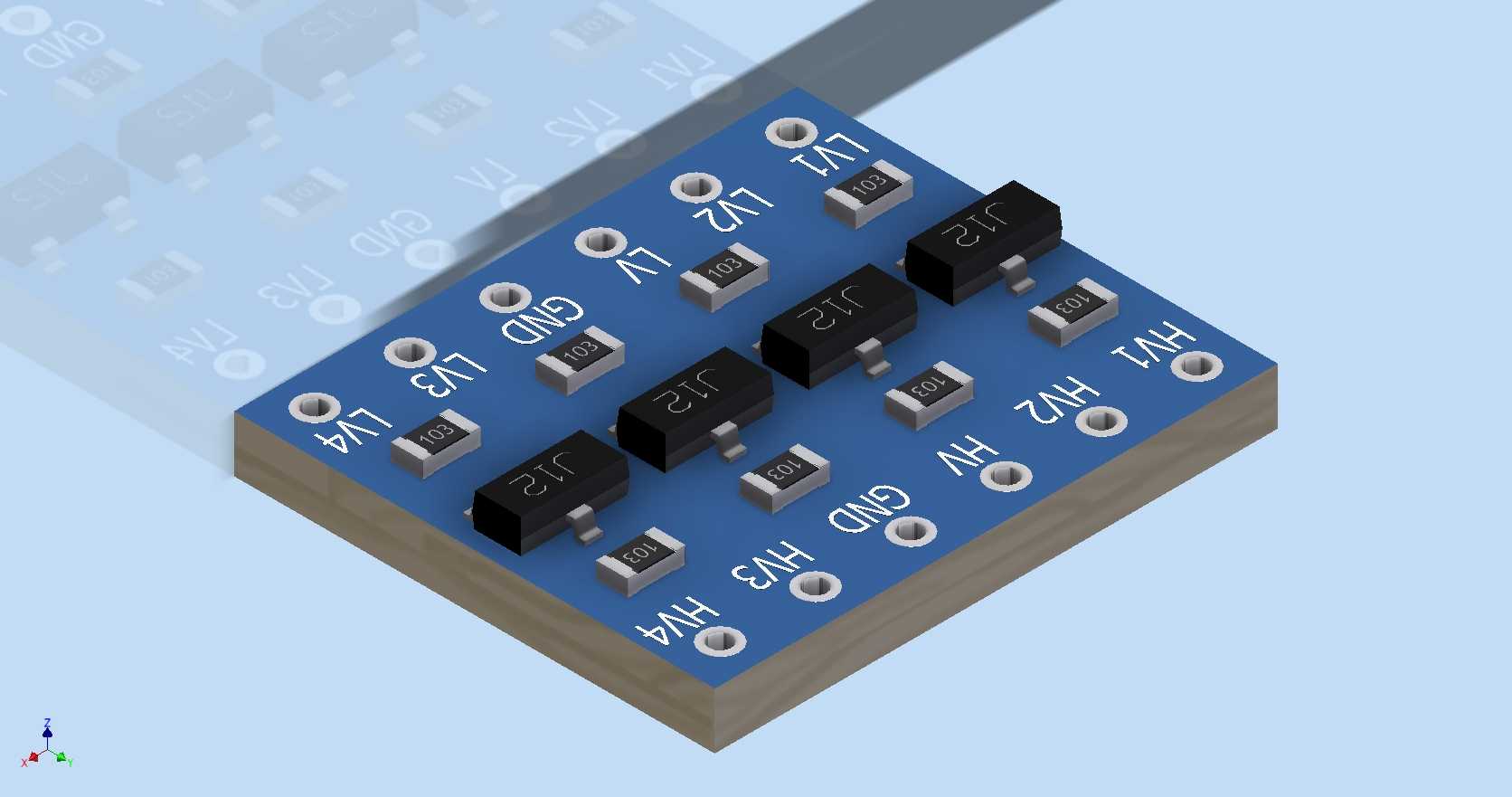

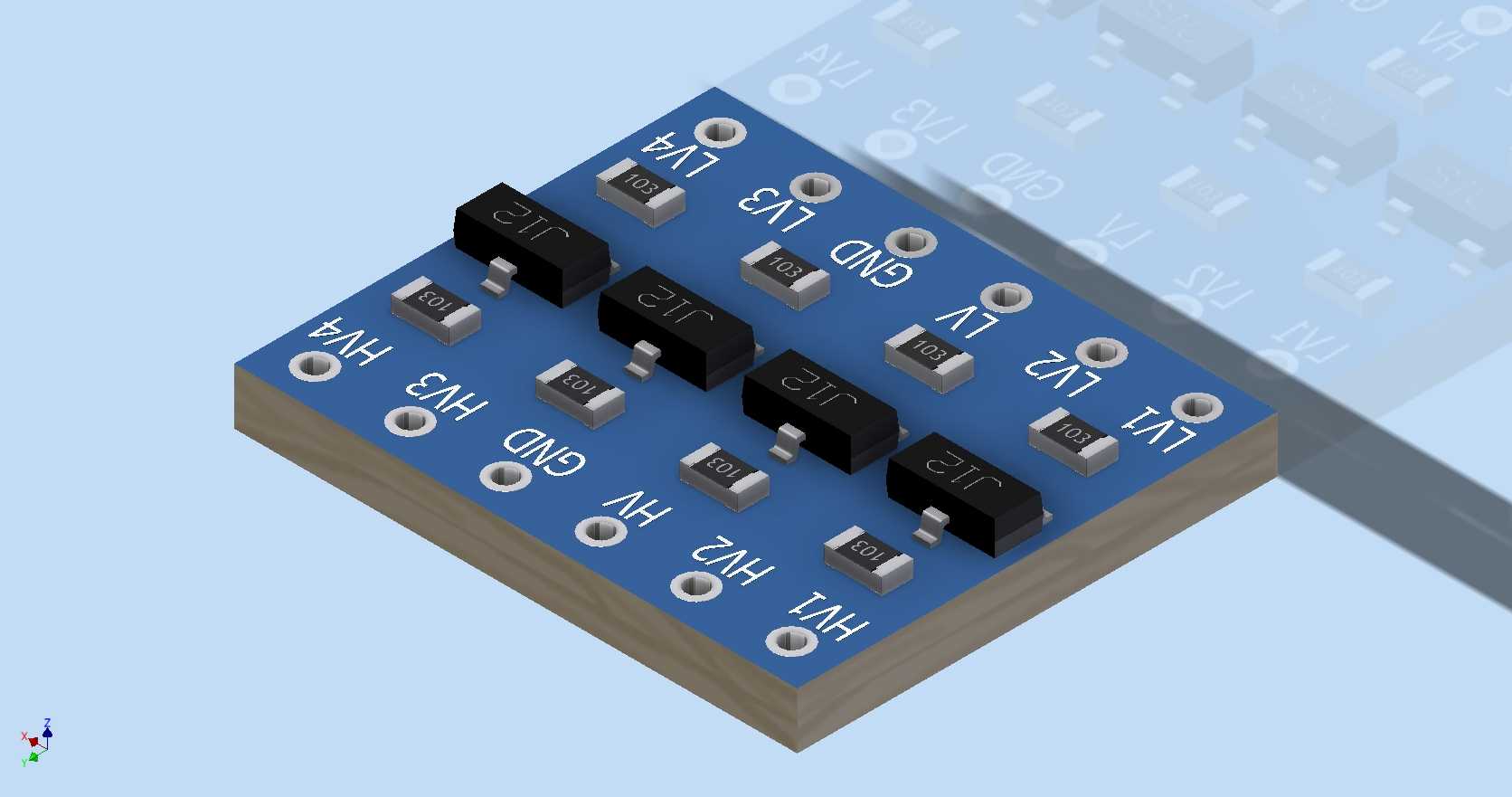

  这款四路电平转换PCB模块,主要解决不同电压域数字设备间的信号通讯匹配问题,在嵌入式开发、工业控制板卡互联、传感器信号接入主控系统这类场景中应用十分普遍。日常做设备电控改造时,常会遇到主控IO口是3.3V电平、外接传感器或执行模块是5VTTL电平的情况,直接对接容易出现电平不匹配导致的信号识别错误,甚至会因电压差损坏低压器件,这类转换模块就是为消除这类对接隐患设计的。从结构设计上看,整块板采用四层FR-4基材布线,板边预留四个对称安装孔,孔径适配M2铜柱或自攻螺丝,安装孔位做了金属化包边处理,锁付时不会出现基材开裂的问题,板体整体长宽尺寸控制在30mm*22mm范围内,厚度1.6mm,属于小型化板卡,

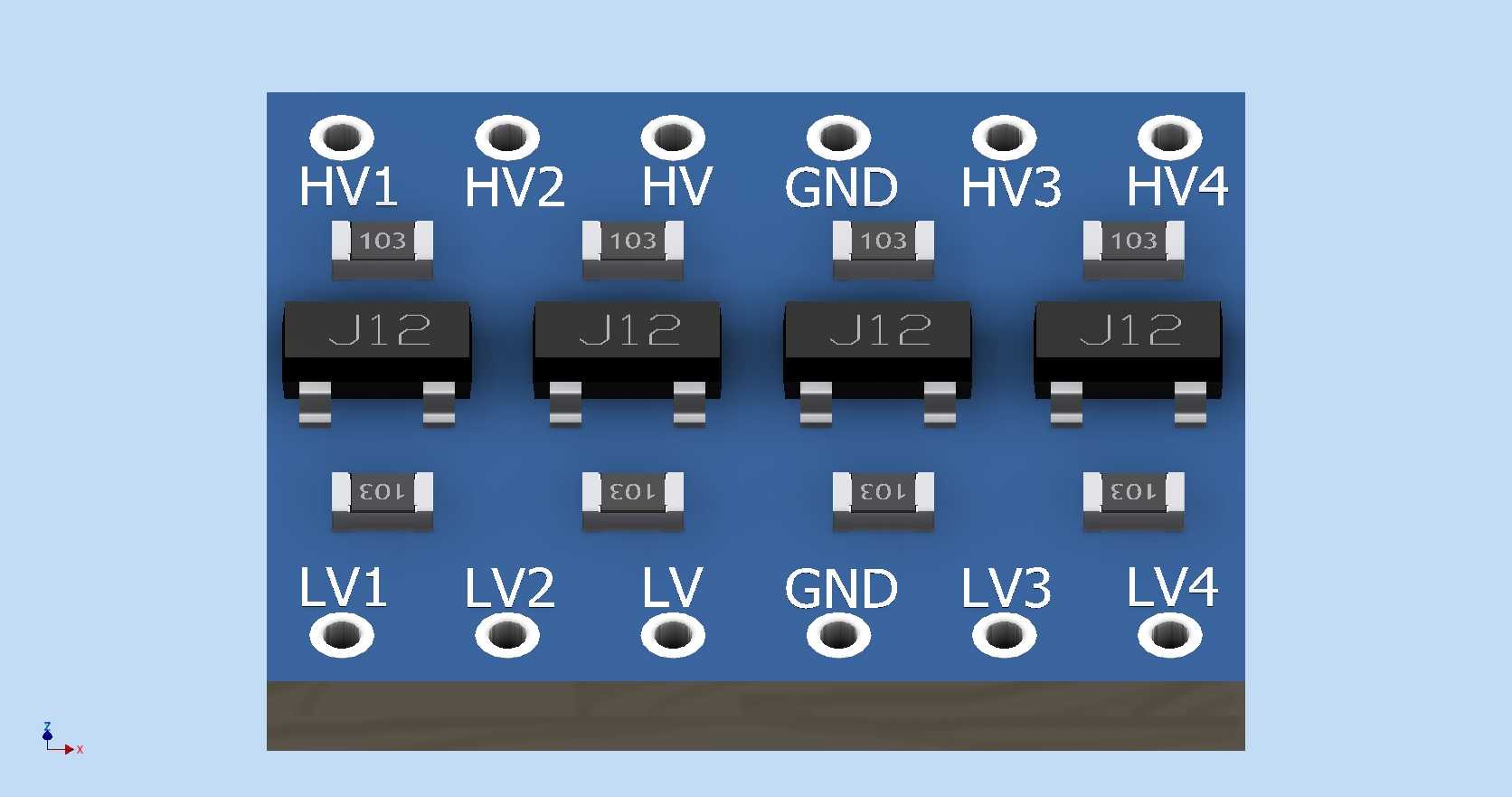

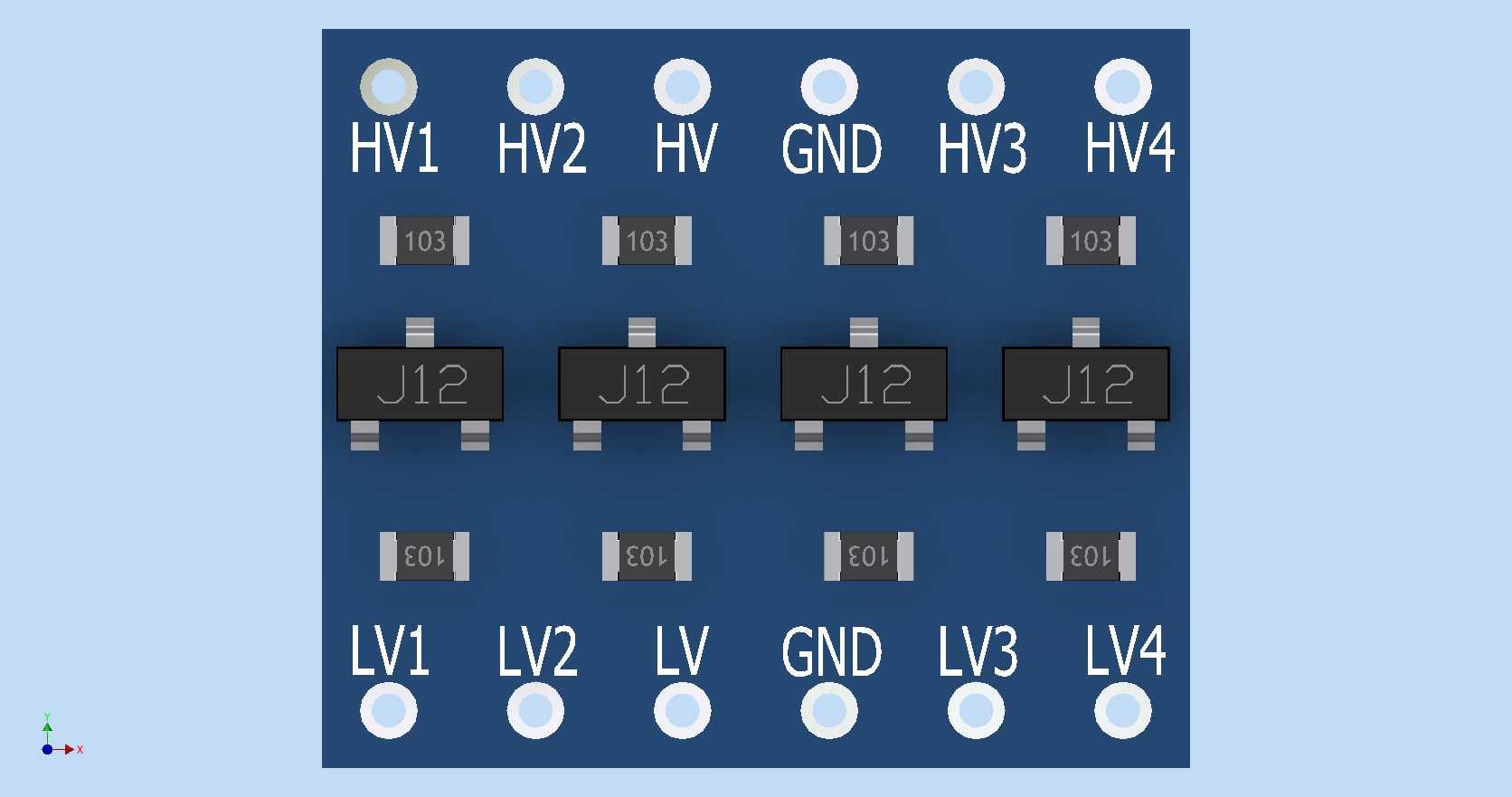

  既可以直接焊接在主控载板上做板载模块,也可以通过排针引出固定在设备电控仓的预留安装位,不会占用过多仓内空间。板上四路转换通道完全独立排布,每一路都搭配独立的限流电阻与SOT-23封装的开关管,通道间做了铺地隔离处理,避免高速信号传输时出现串扰问题,输入输出端的丝印标识清晰区分HV高压侧、LV低压侧以及GND公共端,接线时不会出现反接错接的问题。设计时特意将功率器件排布在板体中间区域,安装孔位避开了器件焊盘,不管是卧式贴装还是立式插接,都不会和周边结构件产生干涉。实际使用中,这类模块不需要额外配置外围元件,只要对应接入两侧供电与信号线路即可实现双向电平转换,最高支持115200波特率的串口信号传输,完全能满足常规工业传感器、串口屏、

  蓝牙模块与不同电压主控间的通讯需求,板上焊盘全部做了喷锡处理,不管是手工焊接还是回流焊加工都能保证上锡均匀,不会出现虚焊漏焊的问题。在做小型化电控设备结构布局时,这类模块的安装边界可以直接按照板体尺寸外扩1mm预留空间,接线端预留3mm的走线弯折空间即可,不需要额外预留散热间隙,模块工作时自身功耗极低,连续工作状态下表面温升不会超过5摄氏度,完全可以和其他敏感信号板卡近距离安装。
