圆柱关节两自由度运动副结构设计

　　在各类自动化连杆机构、工业机械手关节、工装夹具调节结构以及多自由度传动设备中，圆柱关节是应用频次极高的基础运动副类型，区别于仅能实现单轴旋转的转动副、仅能实现轴向滑移的移动副，这类运动副可同时承载单轴旋转与轴向滑动两个自由度的运动输出，是实现复合运动轨迹输出的核心基础构件。从实际工程应用场景来看，这类关节常出现在需要完成伸缩+回转复合动作的执行端，比如自动化生产线的可调式定位挡料机构，需要根据来料规格沿轴向调整挡块位置，同时可绕轴旋转避让进料路径；在多连杆传动的工装夹具中，圆柱关节可作为连杆之间的活动连接节点，补偿安装过程中的位置偏差，同时传递回转与推拉方向的载荷；在教学演示类的运动学实训台架上，这类结构也是讲解自由度合成、运动轨迹规划的典型案例载体，能直观展示两个独立自由度的运动叠加效果。

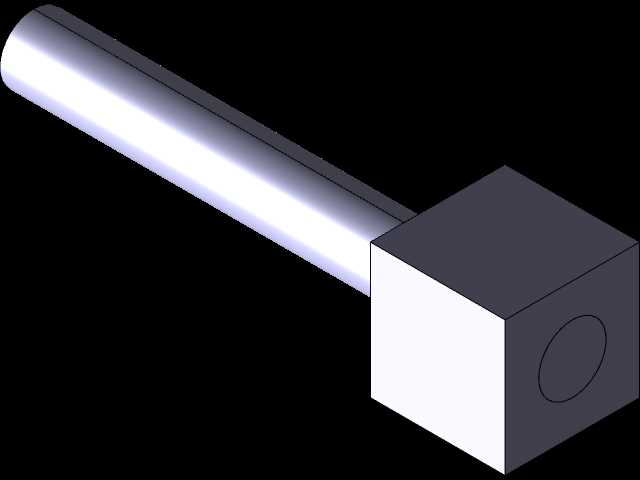

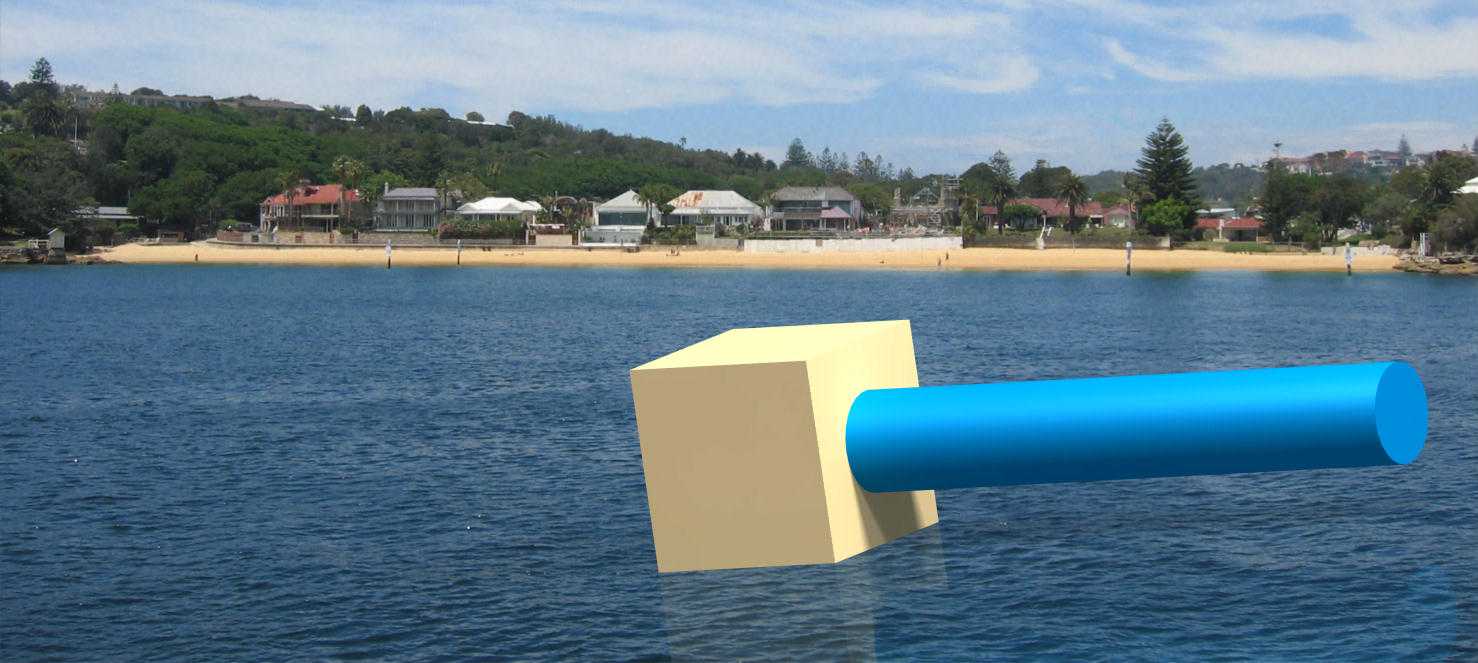

　　从功能特性上看，该圆柱关节的滑动副与转动副采用同轴集成设计，滑动段与旋转段的工作轴线完全重合，避免了双自由度不同轴带来的运动卡滞、附加载荷过大的问题。方头端作为固定安装侧，可嵌入对应规格的方形安装槽内，通过端面压紧或者侧面顶丝的方式完成固定，方形结构的抗扭截面特性更好，相比圆形安装面能承受更大的回转扭矩，不会在大扭矩传递过程中出现安装位打滑的问题。圆柱段作为运动输出侧，外圆面需要满足滑动配合与旋转配合的双重精度要求，表面粗糙度需要控制在合理区间，既要保证轴向滑动时的顺畅无卡滞，也要保证旋转运动时的径向跳动量在允许范围内，避免运动过程中出现过大的位置偏差。

　　设计这类运动副时，首先要明确两个自由度的运动行程边界：轴向滑动的行程需要匹配实际设备的调节距离需求，预留足够的极限位置缓冲余量，避免滑动到行程端点时出现刚性碰撞；旋转角度范围则要根据执行端的动作需求设定，必要时可在圆柱段增加角度限位结构，防止过度旋转造成相连管路、线缆的缠绕损坏。配合公差的选择是设计核心，滑动配合段一般选用间隙配合，保证滑动顺畅的同时控制径向间隙在合理范围，避免间隙过大造成运动精度下降；旋转配合段则需要根据载荷大小、运转速度选择合适的配合等级，低速重载场景下可适当放大间隙保证润滑脂的存储空间，高速轻载场景下则需要缩小间隙提升运动精度。安装边界方面，方头端的外形尺寸需要匹配安装基座的开槽尺寸，安装深度要保证足够的接触面积，避免固定后出现晃动；圆柱段的外径尺寸要和相连的连杆、轴套类零件的内孔尺寸匹配，轴向长度要覆盖整个滑动行程加上两端的支撑长度，防止滑动到极限位置时出现配合段脱开的问题。

　　在实际装配调试过程中，这类圆柱关节需要在配合面涂抹适配的润滑脂，滑动副优先选用粘附性较好的润滑脂，避免频繁滑动过程中润滑脂流失，旋转副则需要根据转速选择对应稠度的润滑材料，降低运动过程中的磨损量。日常维护时需要定期检查配合面的磨损情况，当径向间隙超过设计允许值时要及时更换磨损件，避免因间隙过大造成整个机构的运动精度下降，甚至出现运动卡滞引发设备故障。对于需要频繁做复合运动的工况，还可以在圆柱段增加防尘密封结构，避免加工碎屑、粉尘进入配合面造成表面拉伤，延长构件的使用寿命。
