单自由度平移传动螺纹接头结构

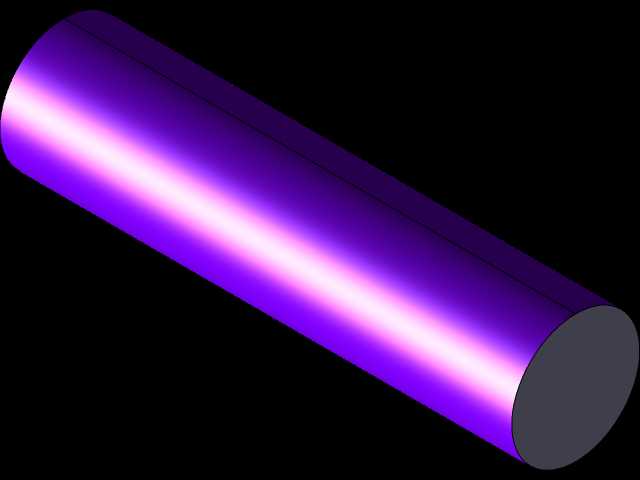

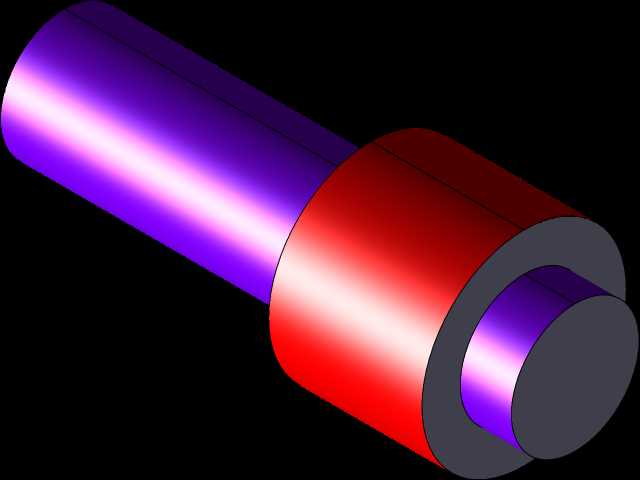

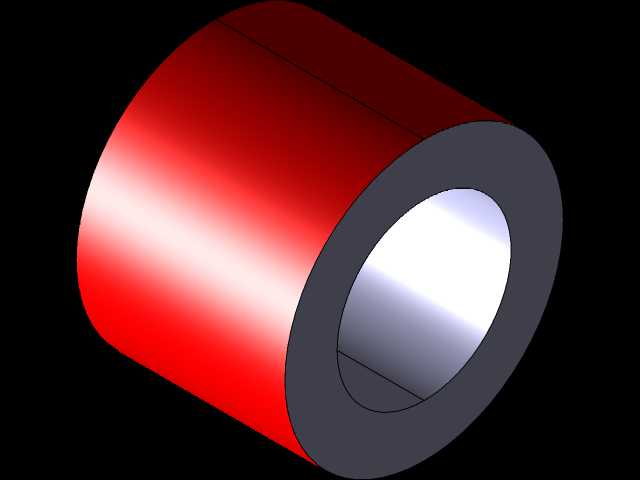

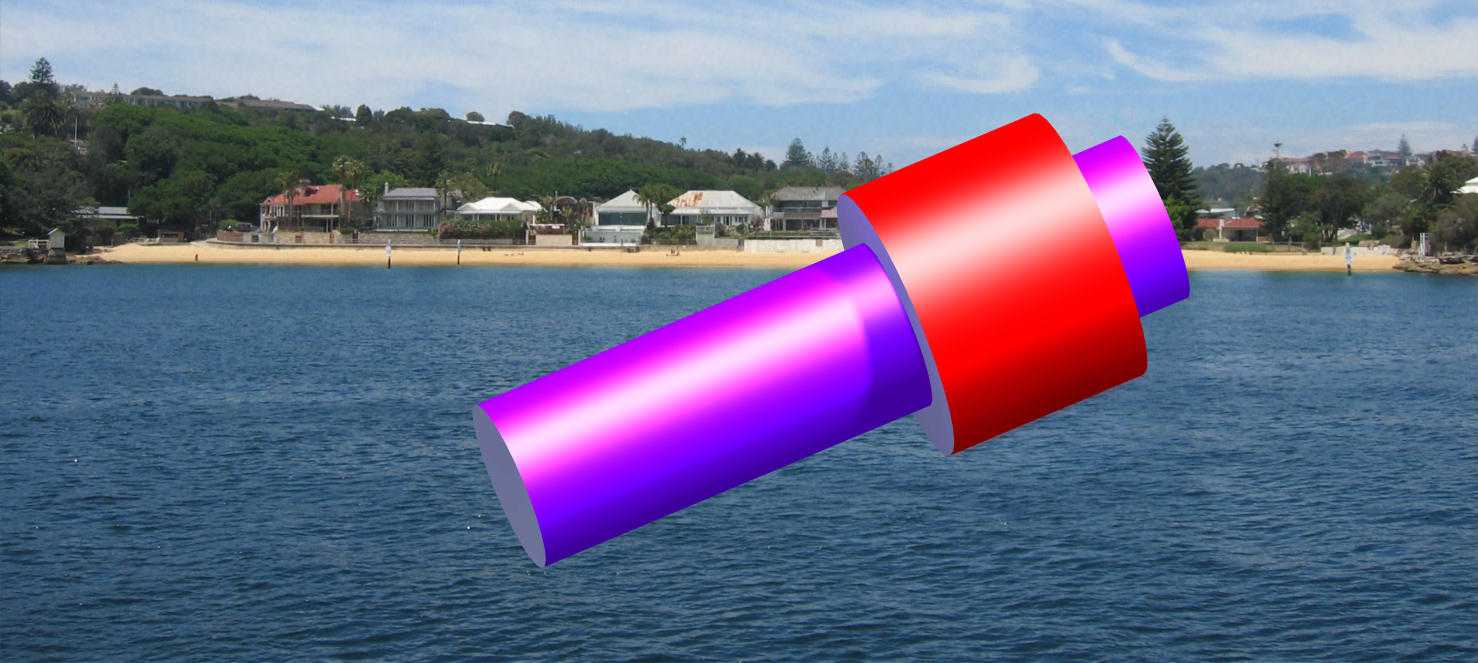

　　在各类线性执行机构的传动链路里，这类带同轴阶梯轴结构的螺纹接头，是承担单自由度轴向平移传动的核心衔接构件，区别于普通管路连接用的螺纹接头，它的核心作用不是介质导通，而是通过杆身的精密螺纹副配合，把旋转输入转化为稳定的直线输出，常见于桌面级笛卡尔坐标机器人的Z轴传动段、小型电动推杆的动力输出衔接位，以及部分需要精准直线位移的检测工装进给单元里。从实际装配的边界条件来看，这类接头的设计首先要规避传动卡滞的问题，图中呈现的三段式同轴结构，中间大直径的凸台是核心的轴向定位基准，装配时这个端面会抵靠在传动座的限位轴承内圈端面上，既承担传动过程中的轴向反推力，也能限制杆身的轴向窜动量，保证平移过程的位置精度；两端的小直径轴段，

　　靠近传动输入端的一段加工有连续的传动螺纹，牙型通常选用传动效率更高的梯形螺纹，相比普通三角螺纹，它的牙侧角更小，传动过程中的摩擦阻力更低，不会在频繁往复运动中出现自锁卡死的问题，而输出端的光轴段则是用来连接末端执行构件，通常会加工有平键槽或者径向销孔，用来传递扭矩同时避免连接位松脱。设计这类构件的时候，首先要核算的是螺纹段的中径公差与同轴度，整个轴段的同轴度公差通常要控制在0.02mm以内，否则在螺纹旋合传动的过程中会出现周期性的卡滞，直接影响线性执行器的运行平顺性，中间凸台的两个端面要保证与轴线的垂直度，否则装配后轴承端面会出现偏载，长时间运行会加剧轴承磨损，甚至出现传动异响。从应用场景的适配性来说，

　　这类螺纹接头的负载能力完全匹配小型自动化设备的进给需求，在3C产品的组装工位里，它常被用在点胶头、焊锡头的进给调节机构上，依靠螺纹的微调特性实现0.1mm级的位移调节，满足精密组装的位置精度要求；在小型教学用笛卡尔机器人的结构里，它替代了成本更高的滚珠丝杠，在负载不大、运动速度不高的演示场景下，完全能满足运动学仿真的演示需求，能够清晰呈现单自由度运动副的传动逻辑，配合DMU运动学仿真可以直观展示螺纹传动从旋转到直线位移的转化过程，帮助初学者理解低副传动的运动特性。实际选型装配的时候，还要注意螺纹段的润滑预留空间，设计时在螺纹段根部通常会留出1-2个螺距的退刀槽，既方便螺纹加工时的退刀，也能存储少量润滑脂，降低长期往复运动的磨损量，

　　中间凸台的直径尺寸要匹配所选用的推力轴承内径，保证装配后没有径向间隙，输出端的轴径要和末端连接的滑台安装孔做间隙配合，公差带选用H7/h6即可，既方便装配拆卸，也不会出现径向晃动。这类构件的外形没有多余的复杂曲面，所有特征都是回转体结构，加工时可以直接通过车削一次装夹完成所有外圆、端面、螺纹的加工，能有效保证各段的同轴度要求，不需要额外的铣削工序，加工成本低，适合批量生产应用，在很多对成本敏感的小型自动化设备里，这种结构的螺纹接头相比集成式的传动构件，维护更换也更方便，出现螺纹磨损后只需要更换接头本身，不需要拆解整个传动模组，能大幅降低设备的后期维护成本。在做运动学仿真的时候，这类构件的运动约束设置也相对简单，只需要给螺纹副添加螺旋配合，再给凸台端面添加轴向的平移限位，就能准确模拟实际运行时的运动状态，不会出现过约束或者自由度冗余的问题，能快速验证传动行程、运动速度是否符合设计要求，提前排查装配时可能出现的干涉问题。
