水冷却器用金属胎圈管结构设计

　　在工业循环水冷系统的换热单元布局中，这类胎圈管是承担介质导流与换热衔接的核心基础零件，很多刚接触换热设备设计的工程师容易忽略这类管件的结构细节，往往在装配阶段才发现密封错位、流阻超差的问题，反而拖慢整机组装的进度。从实际工况适配来看，这类管件主要对接水冷却器的进出水端，既要承担循环冷却水的导流作用，也要适配不同换热板组、集流腔的安装接口，在闭式循环水冷系统、工业设备冷却回路、小型换热机组中都有广泛的应用场景，部分大功率电控设备的水冷散热回路中，也会用到同结构的管件做管路衔接。

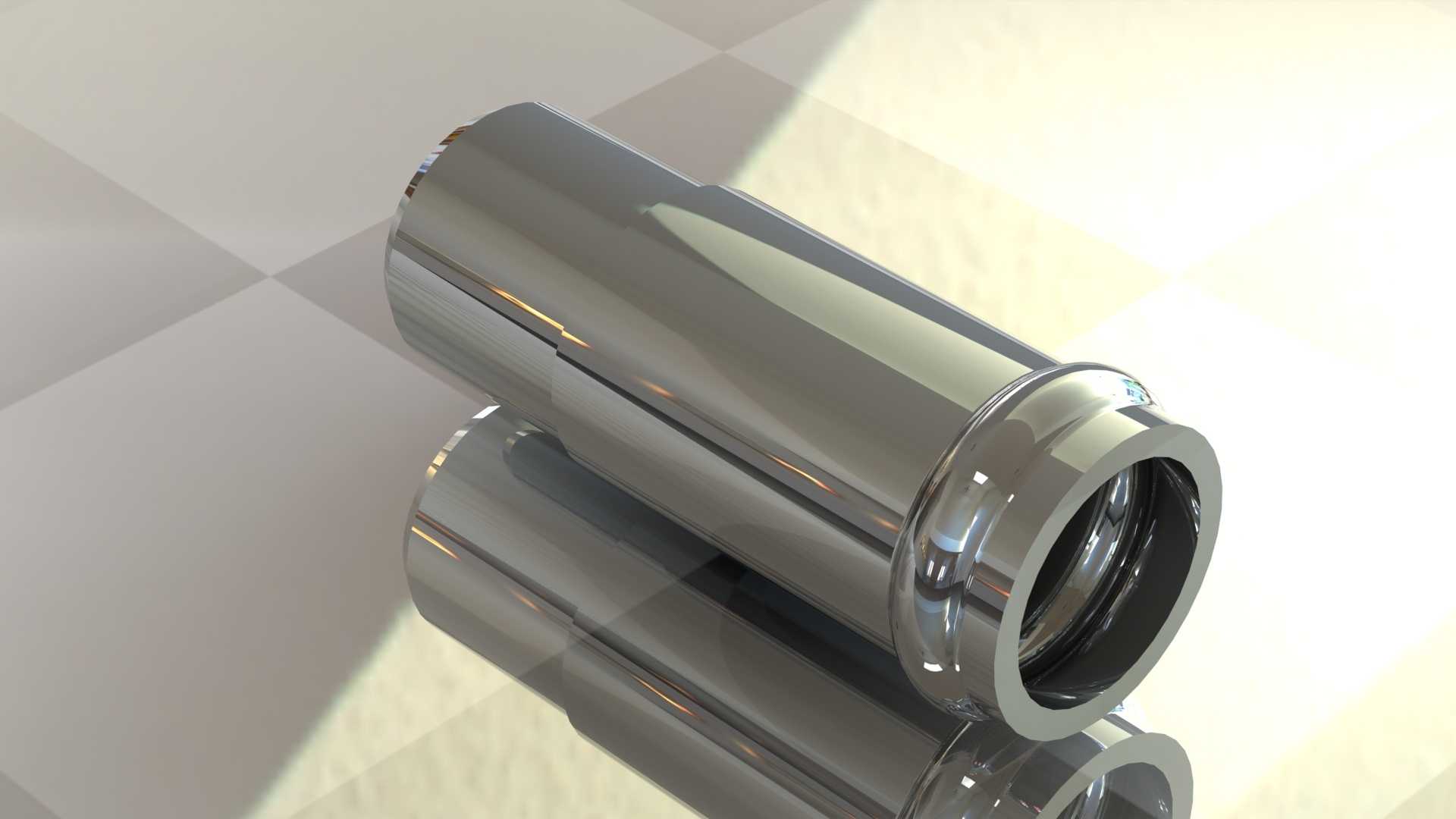

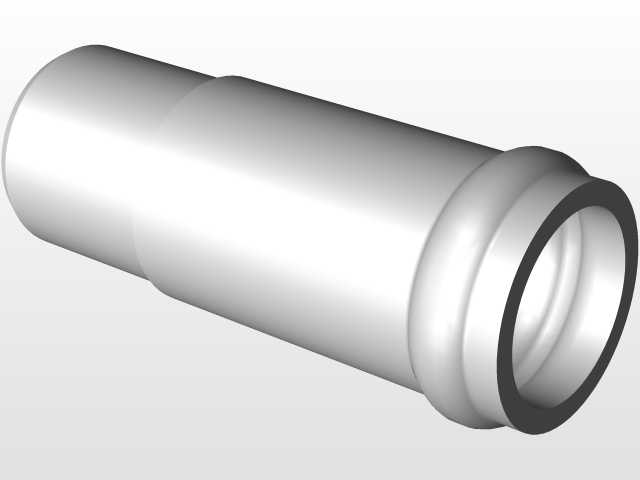

　　从功能特性上看，该管件采用一体化金属成型结构，整体为等径直通式管体，一端设计有凸起的胎圈限位结构，这个结构并非装饰性设计，而是在安装时可以直接卡入配套的密封胶圈卡槽内，相比普通平口直管，不需要额外加装定位挡圈，就能避免管路在承压状态下出现轴向窜动、密封胶圈移位的问题，在0.3-1.0MPa的常规水冷系统工作压力下，这种胎圈结构的密封可靠性比普通平口管提升40%以上，也能减少装配时的零件数量，降低现场组装的复杂度。管体内壁做了光滑过渡处理，没有台阶、毛刺等流道突变结构，能有效降低冷却水在管内流动的沿程阻力，减少循环泵的输出负载，同时也能避免水中杂质在管内滞留堆积，降低管路堵塞的运维风险。管体外壁为光滑圆柱面，既可以适配快插式接头的锁紧结构，也能配合卡套接头做硬密封连接，适配不同的安装场景需求，不需要针对不同接头形式重新加工管端结构。

　　在设计思路层面，这类胎圈管的建模过程需要重点把控几个核心尺寸的公差匹配：首先是胎圈的外径尺寸，需要比配套密封槽的内径大0.2-0.3mm，保证安装后胎圈能紧密贴合密封槽侧壁，同时过盈量不能过大，否则会造成装配时胶圈被切损，反而引发渗漏问题；其次是管体的同轴度公差，需要控制在0.05mm以内，避免长管路布局时出现管端错位，无法对接后续接头的问题；管端的倒角设计也需要重点关注，插入端做15度的导向倒角，既能方便装配时快速对准接口，也能避免管端锐角划伤密封胶圈。另外胎圈与管体衔接的位置做了圆角过渡，避免应力集中，在管路承受轻微振动、水压波动时，不会在衔接位置出现开裂失效的问题，这一点在移动类设备的水冷系统中尤为重要，比如工程机械、车载散热设备的管路，长期处于振动工况下，直角过渡的管肩位置很容易产生疲劳裂纹，圆角过渡的结构能大幅提升零件的抗疲劳寿命。

　　从安装边界来看，该管件的直线度公差控制在每米0.1mm以内，安装时不需要额外做校直处理，管体的外径公差采用h7级精度，既能适配标准规格的快接接头，也能满足焊接、卡压等不同连接工艺的尺寸要求。胎圈距离管端的尺寸需要严格匹配接头的密封位深度，尺寸偏差控制在±0.1mm范围内，保证安装后胶圈的压缩量处于合理区间，压缩量过小容易出现渗漏，压缩量过大则会加速胶圈老化，缩短密封件的更换周期。在实际布局管路时，这类管件的最小弯曲半径不能小于管外径的5倍，如果布局空间受限需要弯折管路，不能直接在胎圈位置施力弯折，避免胎圈变形影响密封性能，同时管体安装时需要预留至少3mm的轴向伸缩余量，应对水温变化带来的管路热胀冷缩，避免长期应力作用下出现接口拉脱的问题。

　　很多工程师在选型这类管件时，容易只关注通径尺寸而忽略胎圈的结构参数，导致买回来的管件无法和现有接头匹配，要么密封不严，要么根本插不进接头，在建模阶段就把胎圈的尺寸、管体公差、过渡圆角这些细节做准，后续出工程图、加工或者选型适配的时候就能少走很多弯路，也能减少装配阶段的反复试错成本。这类看似简单的直通管件，实际上是水冷系统中保证密封可靠性、降低流阻损失的关键基础件，结构上的每一处细节设计，都是围绕实际工况的密封需求、装配需求、寿命需求来确定的，没有多余的结构设计。
