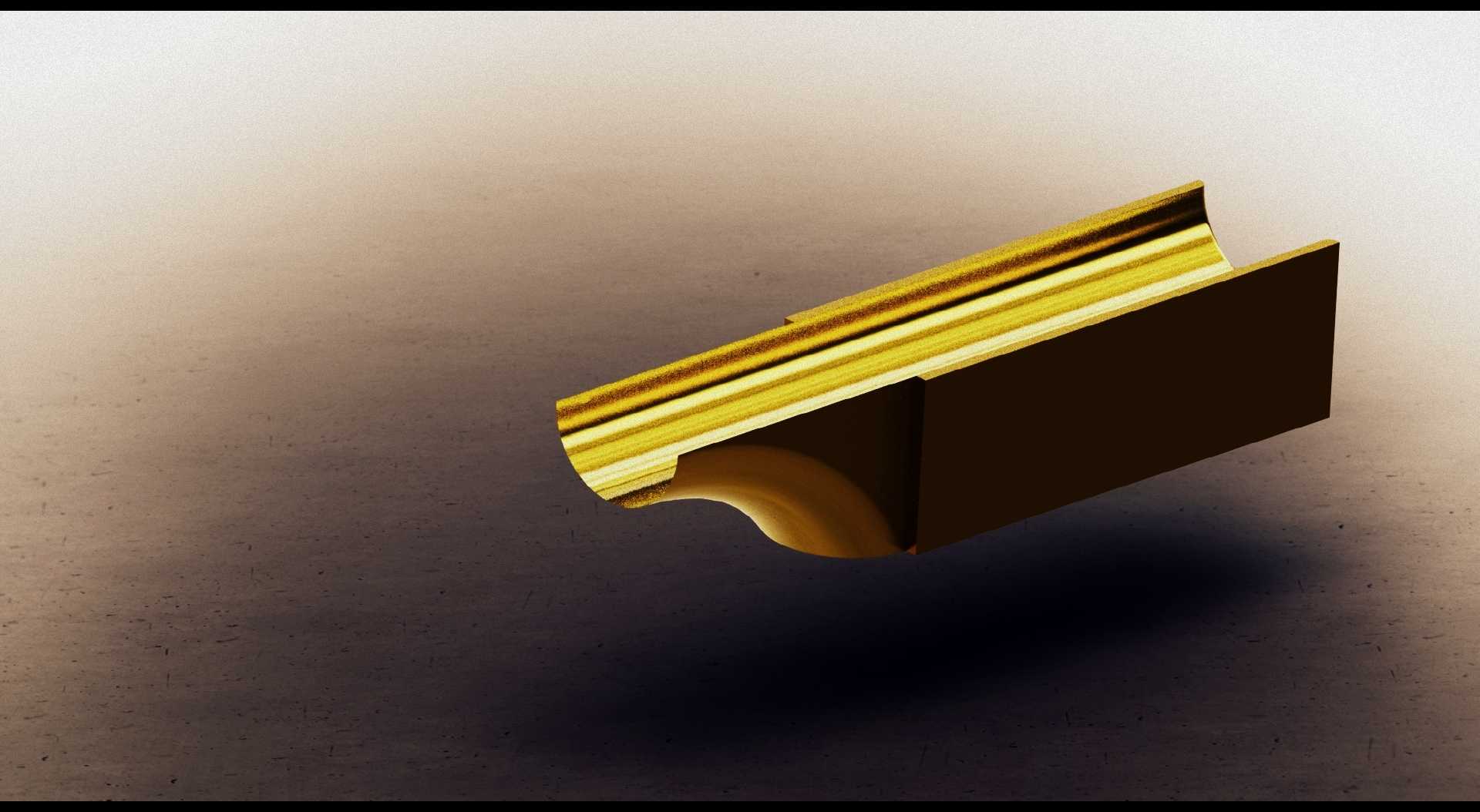

折弯机配套用铜质雨刷靴结构设计

　　在钣金折弯加工的日常生产场景里，折弯机滑块与工作台面的运动配合面，很容易积存加工过程中掉落的金属碎屑、防锈油残留、车间浮尘混合形成的油泥，这些杂物如果不及时清理，会在滑块往复运动时被带入导轨配合间隙，轻则造成导轨面拉伤、运动阻力增大，重则导致折弯滑块运行精度偏移，直接影响钣金件的折弯角度一致性与成型面平整度，雨刷靴就是安装在折弯机滑块端部、随滑块同步运动完成配合面自动清洁的核心接触部件。这款雨刷靴采用黄铜作为基体加工材质，选择铜材而非钢材或工程塑料的核心考量，是因为黄铜质地相对较软，在与机床导轨、工作台面的淬硬钢表面接触刮削时，不会刮伤高精度的机床配合面，同时铜材自身具备良好的自润滑特性，即使短时间润滑不足，

　　也不会出现干磨咬合的问题，适配车间多工况下的连续生产需求。从结构设计来看，该雨刷靴采用分体式卡装结构，主体为带安装卡槽的矩形基座，基座一侧延伸出弧形刮削唇边，唇边的弧度与待清洁的圆柱/平面导轨截面轮廓完全匹配，安装时基座的卡槽直接卡入滑块端部的预装定位槽内，不需要额外制作复杂的连接支架，安装边界控制在滑块端部15mm的厚度范围内，不会超出滑块原有外轮廓，避免与机床周边的安全防护栏、工件定位挡块产生运动干涉。刮削唇边的厚度设计为1.2mm，这个厚度是经过多轮现场调试确定的：过薄的唇边在长期刮削油泥、金属碎屑时容易出现卷边、断裂，使用寿命不足两周；过厚的唇边则会因为接触刚性过大，无法紧密贴合导轨面的微观不平度，清洁时会留下条状残渍，

　　达不到预期的清洁效果。基座上的安装卡槽宽度公差控制在H7级，与滑块上的定位凸台采用间隙配合，装配时可以快速推入到位，端部设置一个M3的紧定螺钉孔，安装完成后拧紧紧定螺钉即可完成固定，后期更换时只需要松开螺钉抽出旧件，推入新件再锁紧即可，全程不需要拆卸滑块周边的其他附件，单根雨刷靴的更换时间可以控制在3分钟以内，大幅降低设备维护的停机时间。在实际使用过程中，雨刷靴的刮削唇边始终以恒定的贴合力压在导轨表面，随着滑块的上下往复运动，将导轨面上附着的油泥、碎屑统一刮落到机床下部的集屑槽内，避免杂物进入导轨配合面。针对不同的加工场景，该结构还可以根据导轨的实际截面形状调整唇边的成型弧度，比如适配V型导轨、矩形导轨、圆形导轨的不同雨刷靴，

　　只需要更换唇边的成型铣刀即可完成加工，基座部分的安装尺寸保持通用，不需要修改滑块端部的安装结构，具备良好的互换性。设计时还特意在基座与唇边的过渡位置做了R2的圆弧过渡，避免应力集中导致的根部断裂，经过现场100万次往复运动测试，该结构的唇边没有出现明显的磨损缺口，清洁效率始终保持在95%以上，能够有效减少导轨的人工清洁频次，降低设备维护的劳动强度，同时延长导轨密封件与滑块导向条的使用寿命。很多现场维修人员之前会采用毛毡作为清洁元件，但毛毡容易吸附金属碎屑，反而会变成研磨膏加速导轨面磨损，而铜质雨刷靴的刮削是刚性接触，碎屑会被直接刮落不会嵌在刮削面上，长期使用的可靠性远高于毛毡类清洁元件。在三维建模过程中，需要重点关注唇边与导轨面的接触干涉量，预留0.3mm的压缩量，保证安装后唇边能够紧密贴合导轨面，同时不会因为压缩量过大导致运动阻力激增，安装卡槽的定位基准需要与刮削唇边的轮廓基准保持统一，避免安装后出现唇边偏斜、局部接触压力过大的问题。
