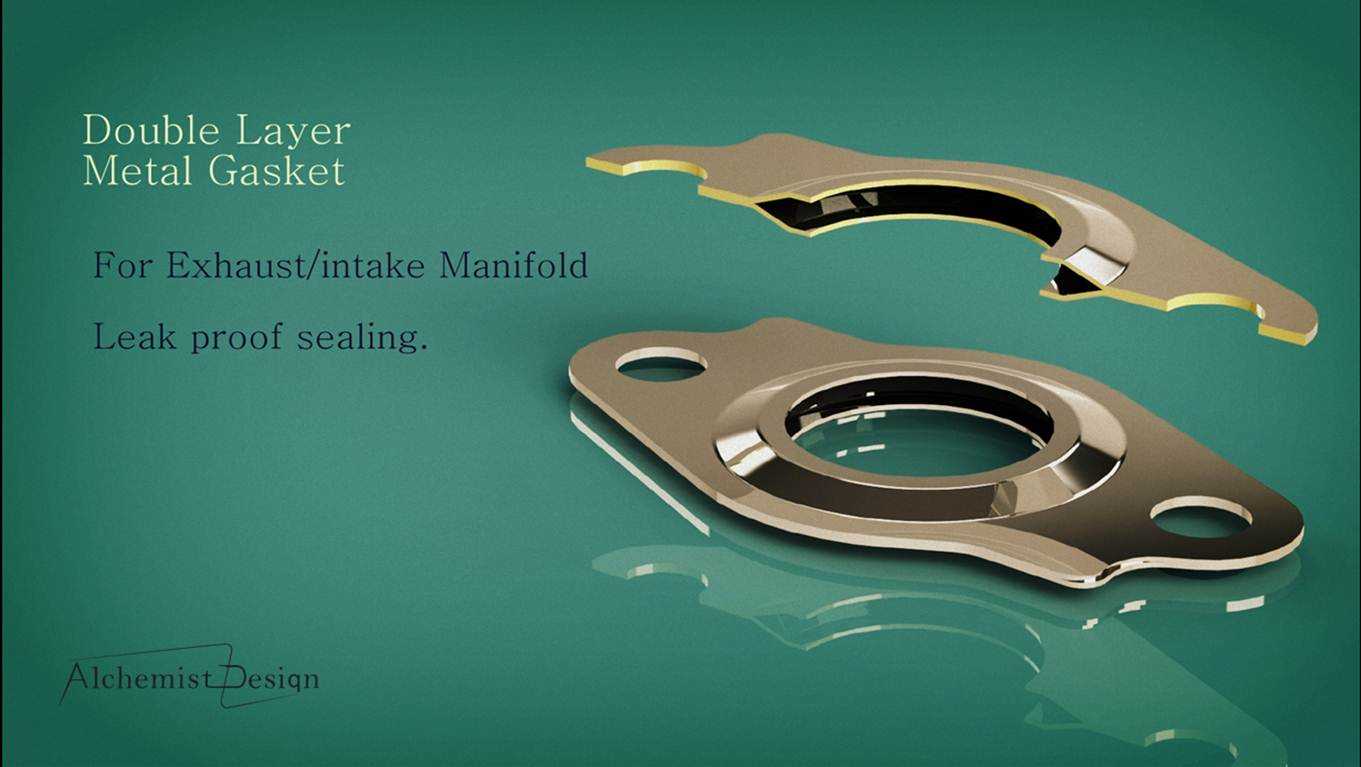

进排气系统用双层防漏金属密封垫片

　　在燃油及燃气动力设备的进排气回路中，密封失效是引发系统压降异常、介质泄漏、排放超标的核心诱因之一，这类安装在进排气歧管对接位置的双层金属垫片，正是针对歧管接合面的工况特性开发的密封元件。不同于常规非金属密封垫，该垫片采用双层金属复合结构，可适配歧管工作过程中持续的温度交变、振动冲击带来的接合面微位移，避免长期使用后出现密封材料老化、压溃失效的问题。

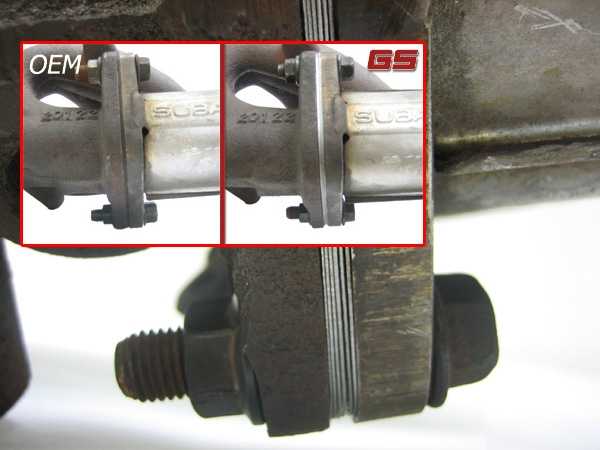

　　从实际应用场景来看，这类垫片主要覆盖内燃机进排气歧管与缸盖的对接面、排气支管与三元催化器入口的对接法兰、涡轮增压机型的压气机出口与进气管路连接位，部分工业风机、空压机的进排气金属管路法兰对接处，也可选用同结构形式的垫片完成静密封。这类位置的共性工况是：接合面存在持续的小幅振动，工作温度随设备负载波动范围大，部分排气侧位置还会接触带腐蚀性的燃烧废气，常规橡胶垫、石棉垫无法满足长周期密封要求，而单层金属垫片对结合面的加工公差适配性较差，容易在螺栓预紧力分布不均时出现局部密封间隙。

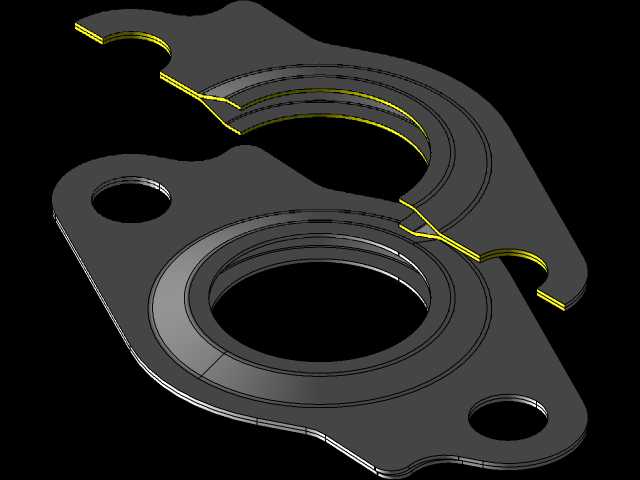

　　该垫片的功能设计完全围绕工况痛点展开，双层金属结构的两层板材采用差异化的成型设计，靠近法兰接合面的外层板材冲压出定位凸台与密封筋结构，安装时密封筋在螺栓预紧力作用下产生可控的弹性形变，充分填充法兰面的微观加工刀痕与平面度误差，形成第一道密封屏障；内层板材采用弹性模量更高的金属材质，作为结构支撑层分散螺栓预紧力，避免外层密封筋被过度压溃失去回弹能力，同时在两层板材之间形成微间隙的缓冲结构，当歧管因热胀冷缩产生轴向或径向微位移时，两层金属之间可产生小幅相对滑移，抵消位移对接合面密封压力的影响，避免垫片被剪切破坏。

　　从设计思路上看，这款垫片的轮廓完全匹配对应规格歧管法兰的安装边界，两个对称分布的螺栓过孔位置严格对齐法兰的安装孔位，孔位公差控制在±0.1mm范围内，避免安装时出现孔位错位导致的密封面偏移；中心的介质过流孔直径略大于法兰内孔直径，避免垫片伸入流道内部产生气流阻力，同时防止高温气流直接冲刷垫片的断面结构。垫片外缘的异形轮廓完全贴合法兰的安装面外形，在非密封区域做了切边减重处理，既减少金属材料的使用量，也能避免垫片外缘与周边的管路支架、传感器线束产生干涉。

　　安装边界方面，这款垫片适配的法兰面平面度要求不高于0.1mm，安装时螺栓需按照对角顺序分步拧紧，最终预紧力控制在对应螺栓规格的推荐扭矩范围内，避免单侧预紧力过大导致垫片变形不均。垫片的总厚度根据适配的法兰间隙设计，常规规格厚度在1.2-1.8mm之间，可补偿法兰面0.3mm以内的平面度误差，不需要额外涂抹密封胶即可实现可靠密封。在实际选型过程中，需要确认适配法兰的螺栓孔中心距、介质过流孔直径、法兰面外形轮廓三个核心尺寸与垫片完全匹配，不能随意用相近规格的垫片替代，否则容易出现局部密封压力不足引发的泄漏问题。

　　不同于一次性安装的非金属密封垫，这类双层金属垫片在设备正常维护周期内可实现多次重复拆装使用，只要密封筋没有出现明显的压痕变形、板材没有出现裂纹或腐蚀凹坑，重新安装时按照规范扭矩拧紧即可保持密封性能，大幅降低设备维护的配件成本。针对排气侧的高温工况，垫片的金属板材表面做了钝化处理，可抵御燃烧废气中的硫化物、氮氧化物腐蚀，避免长期使用后板材出现锈蚀剥落影响密封效果。在进气管路侧应用时，垫片的密封结构还可阻隔外界未经过滤的空气从接合面进入进气系统，避免杂质进入气缸造成异常磨损。
