带轮式仿古礼炮结构三维设计

　　这款轮式仿古礼炮结构，在民用庆典场景、文旅场景演示、青少年机械结构教学教具领域都有明确的落地空间，区别于实战类火炮结构，它的设计核心偏向结构展示与轻量化演示需求，不需要承受高温高压的发射载荷，所有结构参数都围绕展示稳定性、装配便捷性、外观还原度三个核心维度做平衡。先从安装边界说起，整套结构落地放置时，四个轮体接触支撑平面，整体横向轮距控制在常规桌面摆放的适配范围内，纵向从炮口前端到炮尾尾珠的总长度，适配常规展陈台面的纵深尺寸，炮身最高点距离支撑面的高度，也符合日常观展、教学演示时的视线高度，不需要额外垫高支架就能完整展示所有结构细节，放置时不需要做额外的地脚固定，依靠轮架与炮身的自重就能保持稳定，即使在轻微触碰的情况下，宽轮距带来的支撑力矩也能避免侧翻风险。

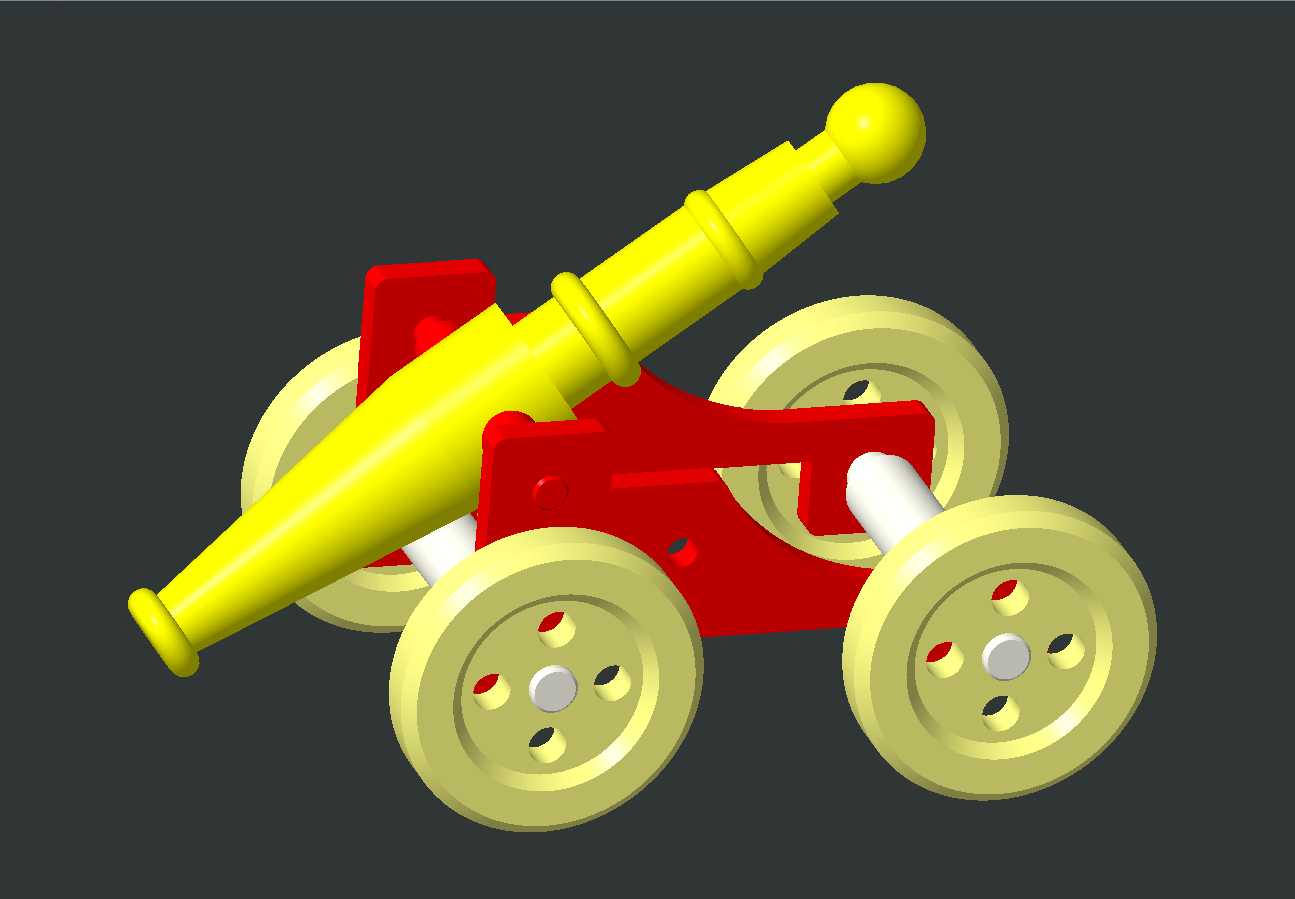

　　从功能特性来看，整套结构分为炮身主体、炮架支撑、轮组行走三个核心模块，炮身采用等径加凸环的阶梯轴类结构设计，炮尾做球形收尾，既还原了古炮的外形特征，也在结构上平衡了炮身前后段的重量，避免炮口端过重出现低头的情况。炮架部分采用左右对称的板式支撑结构，两个红色支撑板件通过中间的白色销轴类构件连接，既托住炮身的中后段位置，也为轮组提供安装支点，支撑板上预留的镂空孔位，一方面是减轻整体结构的自重，另一方面也作为装配定位的基准孔，在组装时可以快速对齐炮身与轮组的安装位置，减少装配时的调整工作量。轮组部分一共四个等直径的滚轮，每个滚轮都做了中心轮毂、轮辐减重孔、轮缘加厚的结构设计，轮辐上的三个开孔均匀分布，既还原了古炮木轮的外观特征，也在结构上降低了轮体的转动惯量，手动推动时更加顺滑，轮体中心的销轴与炮架的安装孔采用间隙配合，不需要额外加装轴承就能实现灵活转动，适配演示场景下短距离移动的需求。

　　设计思路上没有照搬古炮的复杂金属构件连接方式，而是采用模块化的装配逻辑，炮身与炮架之间采用卡槽定位加销轴固定的方式，不需要焊接或者复杂的紧固件连接，拆解后可以快速组装，非常适合教学场景下的结构拆装演示，让学习者能直观理解对称支撑结构、轮轴转动原理、重心配平等基础机械知识。在结构强度校核上，因为不需要承受发射载荷，所有板件的厚度都按照展示类模型的常规受力做设定，炮架支撑板的厚度足够支撑炮身的自重，不会出现长期放置后的弯曲变形，轮体的轮缘厚度也能承受整套结构的重量，放置时不会出现轮体受压变形的情况。炮身表面的凸环结构，除了外观还原的作用，也在结构上提升了炮身杆体的抗弯强度，相当于在长杆结构上增加了多个加强筋，即使炮身采用轻量化的材料制作，也不会出现中部弯曲的问题。

　　在实际场景应用中，如果作为文旅场景的演示道具，这套结构可以直接做等比例放大，放大后的结构依然保留原有的支撑逻辑，宽轮距的设计能保证户外放置时的抗风稳定性，对称的炮架结构也方便后期做外观涂装做旧，还原历史古炮的质感。如果作为教学教具使用，这套结构的所有零件都具备明确的装配关系，没有复杂的曲面结构，学习者在建模练习时可以快速掌握拉伸、旋转、阵列等基础建模命令的使用，也能理解装配约束中对齐、同轴、匹配等约束的实际应用逻辑。整套结构没有冗余的零件，每个构件都承担明确的功能，炮尾的球形结构除了配平重心，也能作为搬运时的握持点位，方便挪动整套模型；炮架上的连接销轴，既承担连接两侧支撑板的作用，也作为炮身俯仰角度的限位结构，避免炮身出现过大的角度偏转；轮体中心的轮毂凸起结构，既提升了轮体与销轴的接触长度，减少转动时的晃动量，也在外观上让轮组更具层次感，不会显得过于单薄。
