锥柄球头定位插销结构设计

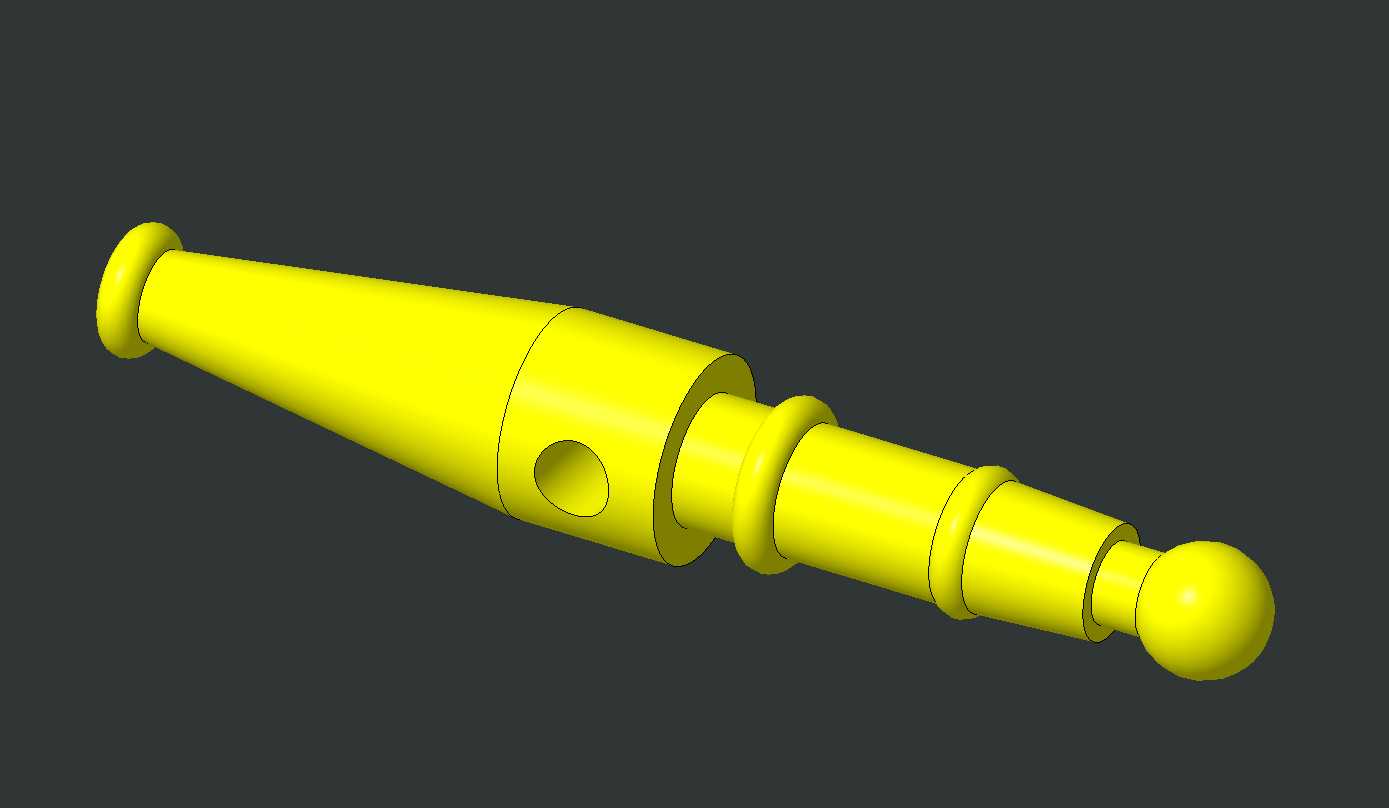

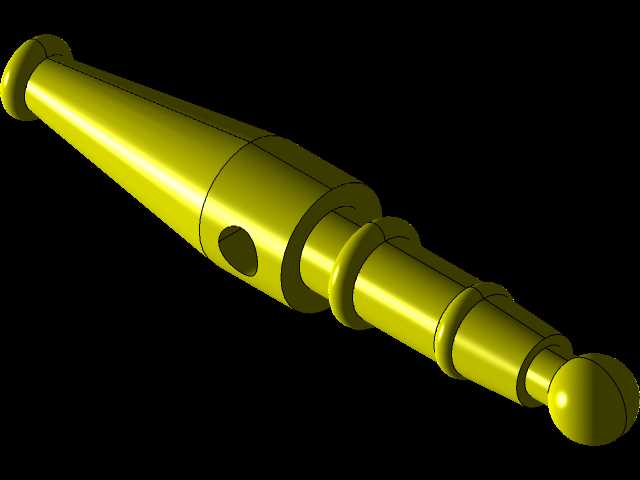

　　在工装夹具、快换模具、自动化线体的工位定位场景里，这类锥柄球头定位插销是使用频率极高的锁紧定位元件，区别于普通圆柱销的过盈配合安装逻辑，它采用插拔式快装结构，不需要额外工具就能完成工位的定位与解锁，适配频繁换型的生产场景，比如汽车焊装夹具的快换压板、非标设备的模组快拆接口、检具的定位基准块固定，都能看到这类结构的应用。从结构设计逻辑来看，整体采用三段式变径设计，最左端的法兰盘是安装限位面，装配时法兰端面完全贴合安装基座的表面，控制插销的插入深度，避免插销过度伸入配合孔造成内部零件干涉；紧邻法兰的锥段是核心导向定位段，锥度设计让插销插入配合孔时具备自动对中能力，即使安装孔存在小范围的位置公差，也能顺着锥面滑入到位，

　　不会出现圆柱销常见的卡滞、别劲问题，锥段表面的粗糙度要求控制在Ra1.6以内，减少插拔过程的磨损，延长零件使用寿命。锥段侧面开设的径向通孔是锁紧钢珠的安装位，配合内部的弹簧顶芯结构，插销插入到位后钢珠会从孔内弹出，卡入配合件的环形卡槽内，实现轴向锁紧，不会因为设备运行的振动出现松脱；拔出时只需要按压尾部的球头端，就能带动内部顶芯后退，钢珠缩回锥段内部，顺利拔出插销。中间段的多道环形凸缘是密封与导向结构，每道凸缘和安装基座的内孔配合，既可以阻挡加工过程中的切削液、金属碎屑进入插销的内部腔体，避免弹簧卡滞失效，也能在插拔过程中提供多点导向，保证插销的运动轨迹和安装孔同轴，不会出现偏磨。最右端的球头结构是操作按压端，球面设计没有尖锐棱角，

　　操作人员手动按压时不会划伤手部，球头的直径大于相邻杆段的直径，也能起到尾部限位的作用，避免插销被过度按压从基座前端脱出。从安装边界来看，这类插销的安装需要在基座上加工阶梯通孔，大孔端容纳法兰盘，小孔端和插销的杆段采用间隙配合，配合公差选H7/g6即可满足快插需求，不需要过高的加工精度；配合件上需要加工和钢珠位置匹配的环形卡槽，卡槽的深度控制在钢珠直径的三分之一，既保证足够的锁紧力，也不会因为卡接过深导致解锁阻力过大。实际选型应用时，需要根据工位的定位负载调整锥段的直径，负载较大的焊装工位可以选更大直径的规格，轻载的电子模组快换场景可以缩小杆径，同时要注意插销的有效插入深度，必须保证锥段完全进入配合孔后钢珠才能弹出锁紧，

　　避免半插入状态下钢珠提前卡滞造成定位失效。这类结构相比传统的螺栓锁紧、圆柱销定位，换型时间能缩短70%以上，不需要额外的扳手、拔销器等工具，操作人员单手就能完成操作，在多品种小批量的柔性生产场景里优势非常明显，设计时还要考虑零件的材质选择，主体一般采用45号钢表面淬火处理，硬度达到HRC40-45，兼顾耐磨性和韧性，内部弹簧采用65Mn材质，保证足够的复位弹力，长期使用不会出现弹力衰减。
