阶梯式双伸轴传动连接轴结构设计

　　这类阶梯式双伸轴结构，在常规动力传输场景中应用十分广泛，从中小型输送设备的动力接驳端，到轻工机械的辊组传动节点，再到小型试验台架的动力输出单元，都能见到这类轴件的身影。它的核心作用是在两个不同安装位的传动部件之间传递旋转扭矩，同时承担一定的径向载荷，保证动力传输过程中不会出现同轴度偏差导致的振动、卡滞问题。

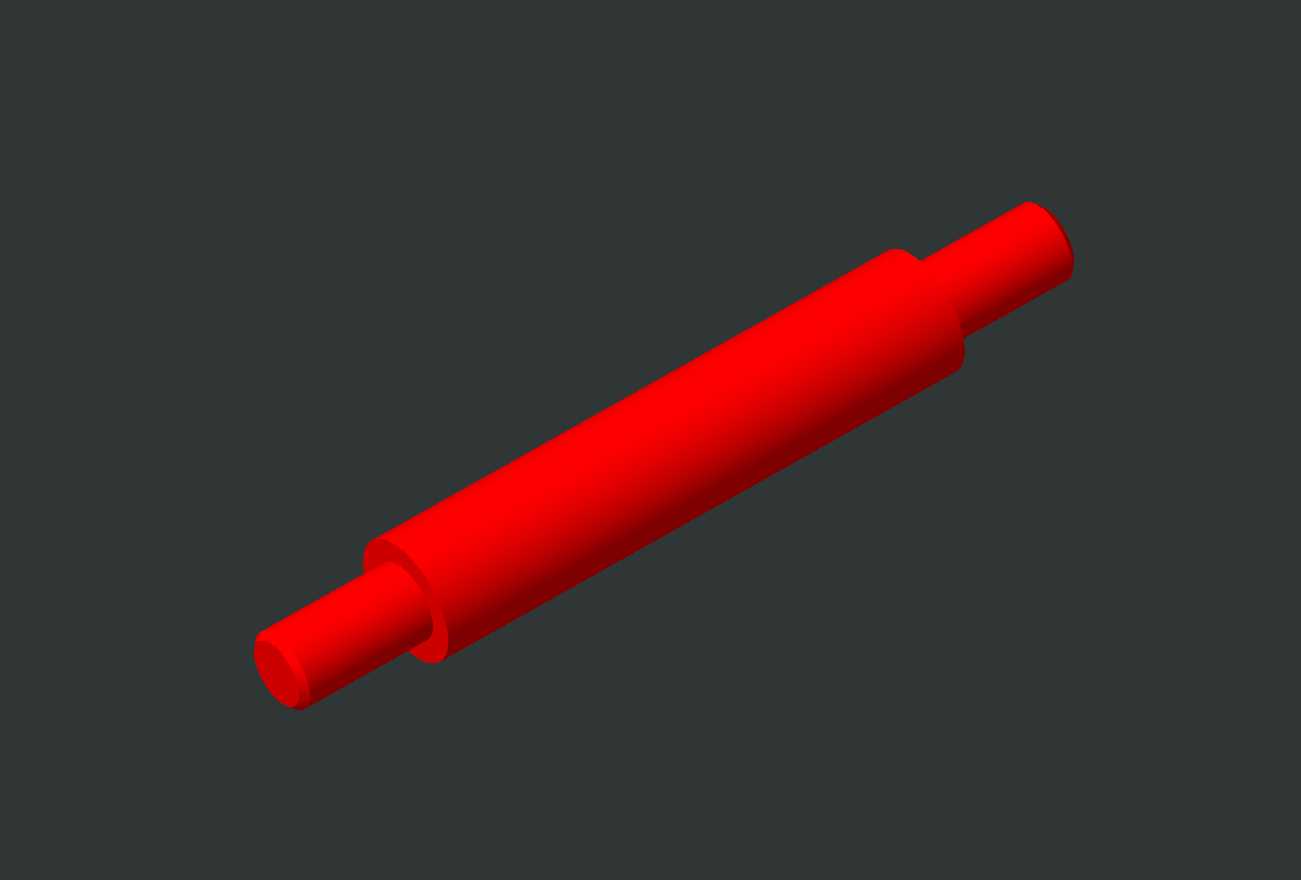

　　从功能特性来看，该轴采用中间粗、两端逐步收窄的阶梯构型，中间最大直径的轴段是主要的承载段，用来安装传动轮、联轴器或者轴承内圈，轴肩位置可以直接作为安装定位的基准面，不需要额外加装定位套就能限制装配件的轴向窜动，减少装配环节的零件数量，也能降低装配累计误差。两端的细轴段分别用来连接动力输入端和负载输出端，轴段长度根据配套的连接件安装深度设计，保证装配后连接件不会出现轴向窜动，同时预留足够的键槽安装空间，用来传递额定扭矩，避免传动过程中出现打滑问题。

　　设计这类轴件的时候，首先要核算的是传递扭矩对应的轴径最小值，中间段的轴径要满足扭转强度要求，同时要兼顾弯曲载荷的影响，因为轴在转动过程中，除了传递扭矩，还要承受传动件自重、皮带张紧力或者齿轮啮合带来的径向力，所以中间轴段的直径要比纯扭矩计算的数值留出15%-20%的安全余量，避免长期交变载荷下出现疲劳断裂。轴肩的高度设计要匹配配套轴承或者传动件的内圈倒角高度，既要保证定位可靠，又不能过高导致装配时零件无法贴紧定位面，一般轴肩高度取配套零件内圈倒角高度的1.2-1.5倍即可，同时轴肩位置要做圆角过渡，避免应力集中，圆角半径要小于配套零件的倒角尺寸，保证装配到位。

　　两端的伸轴段直径要和配套的联轴器、带轮内孔尺寸匹配，轴段的长度要比配套连接件的轮毂长度短2-3mm，这样锁紧的时候可以让紧固件完全压在轮毂端面上，不会出现轴端顶到紧固件导致压不紧的问题。轴上的键槽要统一布置在轴的同一条母线上，方便加工的时候一次装夹完成铣削，减少装夹找正的时间，也能降低键槽位置偏差带来的动平衡问题。如果是用于转速超过1500r/min的场景，还要在设计完成后做动平衡校核，在轴端预留平衡去重的位置，避免高速转动时出现过大振动。

　　从安装边界来看，这类轴的安装需要配合两个支撑轴承，轴承分别安装在中间粗轴段两侧的次一级轴径上，两个轴承的安装跨距要根据轴的挠度计算确定，跨距过大的话轴的中部挠度过大，会导致传动件啮合不良、轴承偏磨；跨距过小的话会增加轴承的载荷，降低轴承使用寿命。一般来说，这类中小直径的传动轴，支撑跨距取轴径的10-15倍比较合适，同时要预留轴承的轴向游隙调整空间，避免热胀冷缩导致轴件卡滞。轴的两端伸轴部分要和配套设备的安装孔位对齐，同轴度公差要控制在0.02mm以内，端面跳动公差控制在0.01mm以内，保证动力传输的平稳性。

　　在实际选型应用的时候，要根据实际传递的功率、转速来核算轴的强度，如果是用于冲击载荷较大的场景，比如冲压设备的送料辊传动，还要适当加大轴径，选用综合力学性能更好的材料，同时表面做调质处理，提高轴的抗疲劳性能。如果是用于腐蚀环境的传动场景，还要在轴表面做防锈处理，或者选用耐腐蚀的材质，避免长期使用后轴面锈蚀导致拆装困难。这类轴件的结构虽然简单，但是作为传动系统的核心基础零件，每一处尺寸细节都会影响整套设备的运行稳定性，设计时不能只考虑理论计算值，还要结合实际装配、维护的需求，比如轴端要做倒角引导，方便装配时插入连接件内孔，需要经常拆装的位置要预留拆卸螺纹孔，方便后期维护时拔出传动件，减少维修的工作量。
