直角弯通黄铜气路接头结构设计

　　这款弯通接头主要面向气动控制回路、低压流体输送管路的终端连接场景，在小型自动化设备的气路排布、实验室气路终端接驳、小型液压控制支路的转向连接中都有广泛应用，尤其适合安装空间局促、管路需要90度转向规避周边结构干涉的点位。从功能特性来看，接头整体采用黄铜材质加工，表面做了抛光镀层处理，既保留了黄铜材质易切削加工、气密性稳定的优势，也能提升抗锈蚀能力，适配常规压缩空气、低压清水、惰性气体等介质的输送需求，常规工况下的额定工作压力可以覆盖1MPa以内的低压管路需求，满足大部分民用、工业小型设备的管路连接要求。

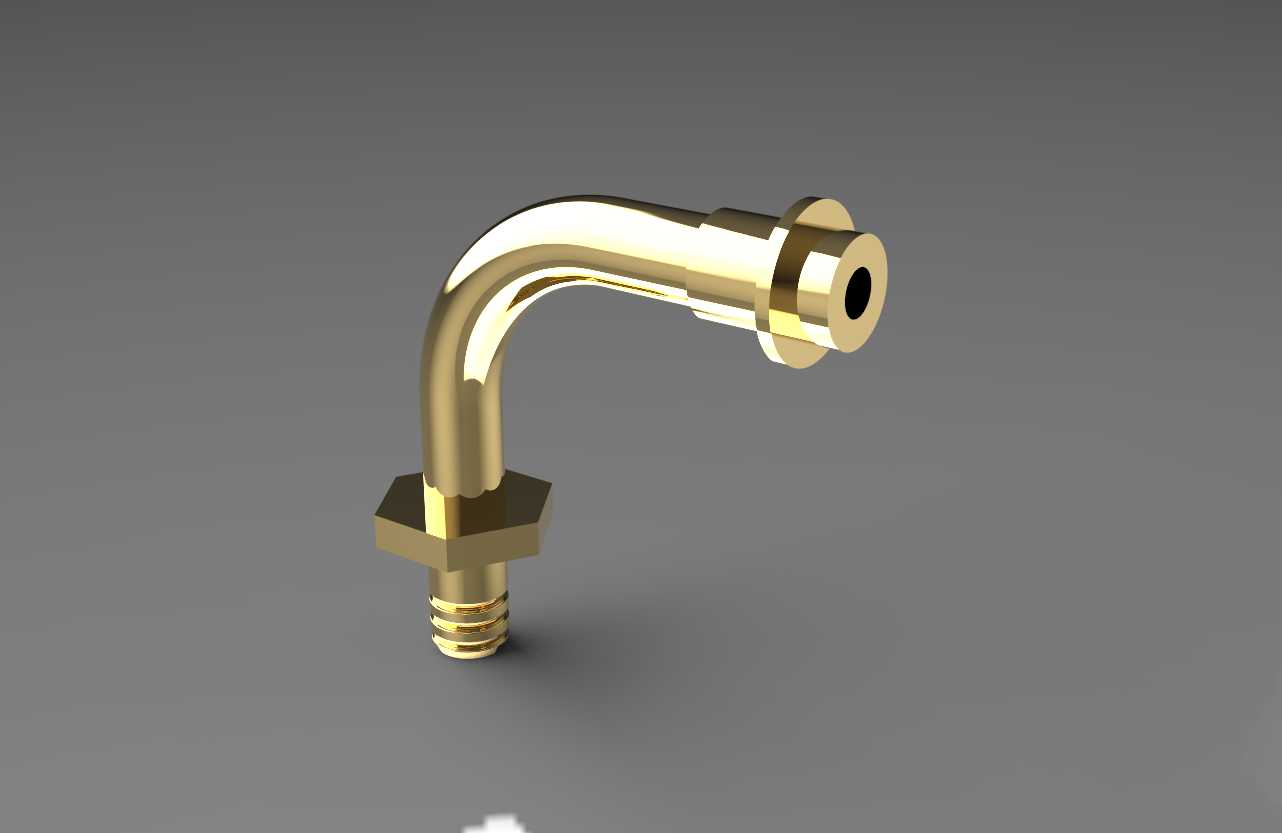

　　设计过程中首先要确定两端的连接形式，一端采用外螺纹加六角拧动位的结构，螺纹段做了多道环形倒刺结构，用来适配软质气管的插入式连接，倒刺的倾斜角度经过反复调整，既可以保证气管插入时的顺畅度，又能在气管套接后形成足够的抱紧力，避免管路带压工作时出现脱管泄漏的问题；六角拧动位的对边尺寸严格遵循常规五金扳手的通用规格，安装时可以用普通开口扳手直接拧动，不需要定制专用工装，降低现场安装的工具适配成本。另一端采用法兰式快插对接结构，端部的凸缘结构可以和配套的快插母端形成轴向定位，配合密封圈可以实现端面密封，对接后不需要额外拧动螺纹，直接推入即可完成锁紧，适合需要频繁拆装的气路节点，减少管路维护的拆装时间。

　　90度弯角的过渡段采用大圆弧流线型设计，没有直角折弯的应力集中点，一方面可以降低介质在转向位置的流阻，减少压力损失，另一方面也能避免管路折弯位置的应力开裂问题，提升接头的长期工作寿命。弯角的曲率半径经过优化，在保证流道顺畅的前提下尽可能压缩整体占用空间，避免接头安装后突出过多，和周边的设备结构、其他管路产生干涉。安装边界方面，螺纹端的拧动六角位距离弯弧段的轴向距离预留了足够的扳手操作空间，安装时扳手不会和弯弧段产生磕碰，快插端的对接长度也做了严格控制，对接后母端的锁紧套不会和弯弧段产生干涉，两端的接口轴线严格保持90度垂直，角度公差控制在±0.5度以内，避免安装后管路出现别劲、产生额外装配应力的问题。

　　建模过程中需要重点关注几个细节：一是倒刺段的外径尺寸梯度，每道倒刺的外径要比前一道略大0.1-0.2mm，形成渐进式的抱紧效果，避免气管插入时阻力过大，同时保证最外侧倒刺的密封效果；二是六角位的端面要和螺纹轴线保持垂直，避免扳手拧动时出现打滑、损伤六角棱边的问题；三是内部流道要和外部弯弧保持同轴，壁厚均匀控制在1.5mm左右，既保证足够的结构强度，也不会因为壁厚过大造成材料浪费、整体重量超标。端部的法兰凸缘厚度和外径要和通用快插接口的尺寸匹配，凸缘根部做小圆弧过渡，避免应力集中导致凸缘受外力断裂。另外，接头的所有棱边都做了0.1mm的倒角处理，去除加工毛刺，避免安装时划伤操作人员、或者割破软质气管的管壁，提升安装过程的安全性。

　　在实际设备排布中，这类弯通接头常用来替代直角硬管折弯的结构，不需要对硬管做弯管加工，直接通过接头实现管路转向，降低管路加工的工艺难度，尤其是在小批量设备生产、设备改造的场景中，这类标准接头可以大幅缩短管路装配的周期，不需要定制专用弯管工装，也能减少管路加工的废品率。针对不同的管路直径，这类接头可以通过调整两端的接口尺寸形成系列化产品，覆盖不同通径的管路连接需求，建模时可以通过参数化驱动的方式快速调整尺寸，提升系列化设计的效率，只需要修改接口通径、螺纹规格、弯角半径几个核心参数，就可以快速生成不同规格的接头模型，不需要重复绘制基础结构。
