阶梯式轴类传动连接构件三维结构

　　这类阶梯式轴构件在流体输送管网配套的动力传动单元、小型物料输送辊道组、低压管道内置调节机构中应用十分广泛，日常做设备拆解维护时经常能碰到同结构的零件，不同安装场景下的轴段直径差、轴段长度配比会根据实际负载做针对性调整，核心作用是在跨间距的两个支撑位之间传递旋转扭矩，部分场景下还会承担轴向限位、配套密封件定位的功能。做这类轴件的三维结构设计时，最先要敲定的是两端安装轴段的配合公差，毕竟这两个位置要穿入支撑轴承座或者传动轮的内孔，要是同轴度公差留得不合理，装配后很容易出现转动卡滞、长期运行偏磨发热的问题，我之前做同类型管道配套传动轴的时候，一开始把中间大直径轴段的过渡圆角留得太小，

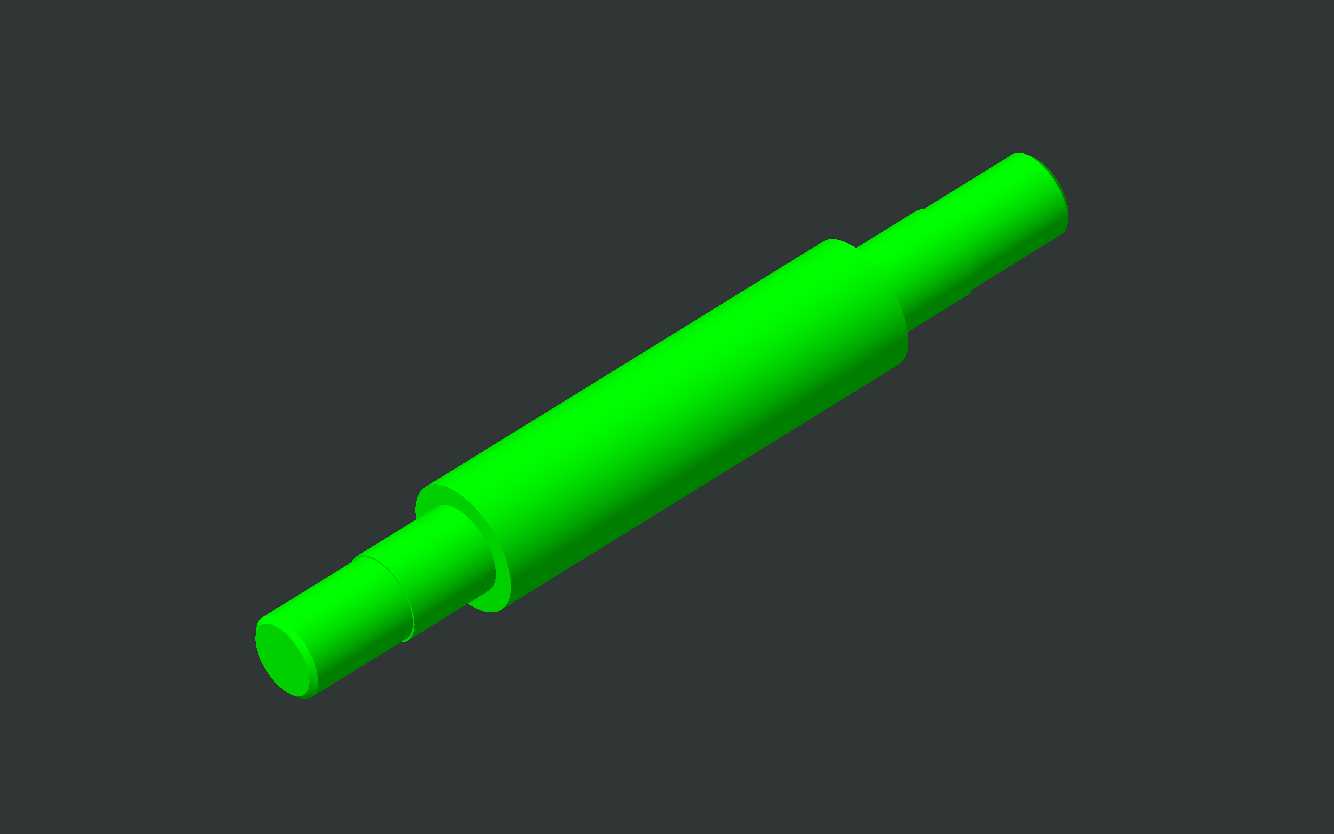

　　做应力仿真的时候发现圆角位置的应力集中系数超过了材料许用值，后来把圆角调整到R1.5之后，应力集中的问题才得到解决，也避免了后期交变载荷下出现轴段断裂的风险。从结构外形来看，整个构件采用三段式阶梯布局，两端小直径轴段为安装配合位，中间大直径轴段为主体传力段，轴段之间的过渡位置没有采用尖锐直角，而是做了平滑圆弧过渡，既可以减少装配时零件边角的磕碰损伤，也能有效降低运行过程中的应力集中风险。安装边界方面，两端轴段的伸出长度需要匹配对应支撑座的安装深度，要预留好锁紧卡簧或者锁紧螺母的安装空间，不能出现轴段顶到轴承端盖、或者传动轮固定后轴向窜动超差的情况，中间大直径轴段的外径尺寸要避开周边壳体、管道内壁的最小安全间隙，

　　尤其是在管道内置的应用场景下，轴体转动时不能和管壁、密封组件产生剐蹭，不然运行一段时间就会磨破密封件造成介质泄漏。设计过程中还要考虑轴件的动平衡性能，因为这类轴件大多是连续旋转运行的构件，要是各轴段的同轴度偏差过大，高转速运行时会产生明显的振动，连带影响整个传动单元的轴承使用寿命，我之前接触过的一个小型管道搅拌轴项目，就是因为加工时轴段同轴度超了0.05mm，试运行的时候整个管道支架都跟着振，后来重新校调加工精度之后振动问题才消除。另外，轴段表面的粗糙度也要根据配合需求做区分，安装轴承、传动轮的配合面粗糙度要控制在Ra1.6以内，中间非配合的传力段粗糙度可以放宽到Ra3.2，既能控制加工成本，也能满足实际使用的性能要求。

　　这类轴件的选材大多根据使用场景确定，普通无腐蚀的常温传动场景用45号钢做调质处理就能满足强度要求，如果是在有腐蚀性介质的管道环境里使用，就需要换成304不锈钢材质，还要根据介质特性做对应的表面钝化处理，避免长期接触介质出现锈蚀影响装配精度。做三维建模的时候，要把各个轴段的尺寸、过渡圆角、倒角都做全，不能遗漏工艺结构，比如两端轴端要做C1的倒角，方便装配时顺利穿入轴承内孔，也能避免轴端的锐边划伤安装人员或者密封胶圈。很多新手做这类轴件建模的时候，容易忽略退刀槽、卡簧槽这类细小工艺结构，等到出加工图纸的时候才发现漏了特征，导致加工出来的零件没法正常装配，比如卡簧槽的尺寸要和对应规格的轴用卡簧匹配，槽宽、槽深都要符合标准件的安装尺寸，不然卡簧装不进去或者装完之后松脱，就起不到轴向限位的作用。在实际设备装配环节，这类阶梯轴的安装顺序一般是先把密封件、轴承压装到对应轴段，再将轴整体穿入设备壳体或者管道的安装位，最后在两端装上传动轮或者连接法兰，整个过程要注意敲击装配的时候不能直接砸轴端配合面，不然很容易造成轴端变形，影响后续的装配精度。如果是用于管道内置的调节轴，还要在轴和管壁接触的位置配套对应的O型密封圈或者骨架油封，密封位的轴段表面粗糙度要达到密封件的适配要求，太粗糙会磨坏密封唇，太光滑又会影响密封件的附着密封效果。
