U型带法兰安装座钣金结构件

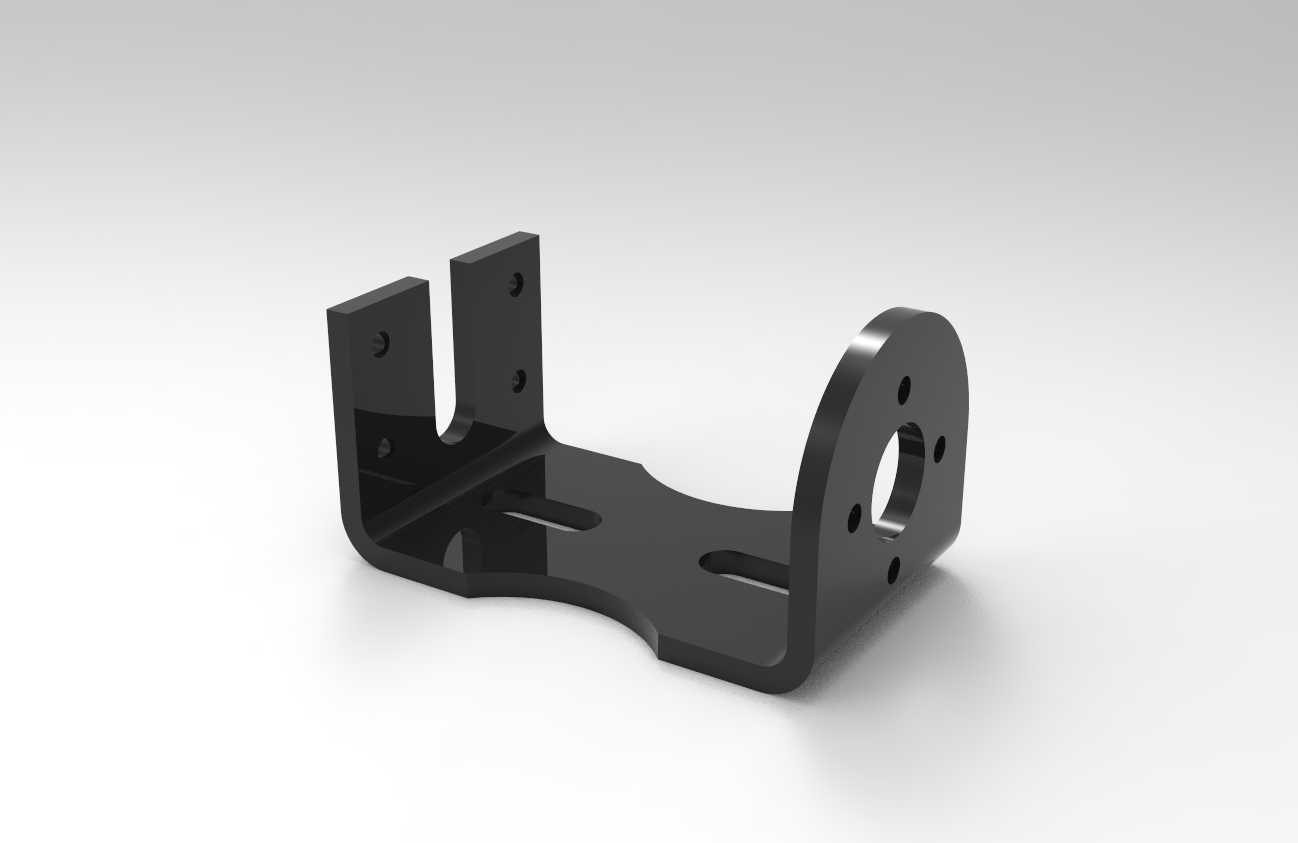

　　该钣金构件属于设备支撑连接类通用五金件，在轻工自动化生产线、小型动力传输单元、桌面级加工辅具中应用十分广泛，主要承担动力元件、检测传感器、小型执行机构的承载与定位功能，可将被支撑件稳定固定在设备机架、型材框架或安装基板上，抵消设备运行过程中产生的小幅振动与径向偏移，避免被连接件出现松脱、移位问题。从结构设计逻辑来看，构件采用一体化钣金折弯成型工艺，整体无额外焊接拼接部位，所有弯折处均做了等半径圆角过渡，既避免了钣金弯折过程中出现应力集中导致的开裂问题，也能消除加工后的锐边毛刺，减少装配过程中的划伤风险。构件左侧为对称双立臂U型卡槽结构，两个立臂上分别预制了同轴安装孔，可通过销轴、螺栓与带铰接需求的部件配合，

　　实现被支撑件的小角度俯仰调整，卡槽的开口宽度预留了0.2mm的装配公差，能够适配常规厚度的铰接耳片，不会出现装配卡滞或间隙过大导致的晃动问题。构件右侧为带中心通孔的半圆法兰安装面，法兰面上沿圆周均匀分布了四个小孔，中心通孔可穿过被连接件的输出轴、管线等结构，周边小孔可通过螺栓实现与圆形端面部件的刚性连接，法兰面与底部安装平面的垂直度控制在0.1mm以内，能够保证连接后部件的同轴度要求，避免出现运转卡滞、密封不严等问题。构件底部为平整安装基板，基板上开设了两个长条形腰型孔，可在安装时实现前后方向的位置微调，抵消安装基面的孔位加工误差，降低现场装配的对位难度，腰型孔的长度方向与构件长度方向保持一致，

　　调整行程可覆盖常规安装场景下的对位偏差需求。从安装边界来看，构件整体高度适配常规小型元件的安装空间需求，左右方向的安装跨度不会超出型材框架的单格安装范围，底部基板与安装面完全贴合后，立臂与法兰面的形位公差可满足多数通用工业场景的装配精度要求，无需额外进行二次加工调整。在实际选型应用中，该构件可适配小型伺服电机、光电检测支架、气动执行元件的安装固定，在皮带线张紧机构、小型物料导向组件、设备门体铰接结构中也可直接替换原有焊接支架，相比焊接类支架，一体化钣金结构的生产效率更高，批量加工时的尺寸一致性更好，表面做发黑或喷塑处理后可具备基础的防锈能力，适配多数车间环境的使用需求。设计过程中针对钣金折弯的回弹特性做了角度补偿，

　　所有折弯边的角度公差控制在±0.5°以内，保证装配后各安装面的平面度与垂直度符合使用要求，安装孔的孔位公差按照IT12级精度设计，既能够满足普通螺栓的穿装需求，也不会因为孔位偏差导致装配应力集中，延长构件的使用寿命。
