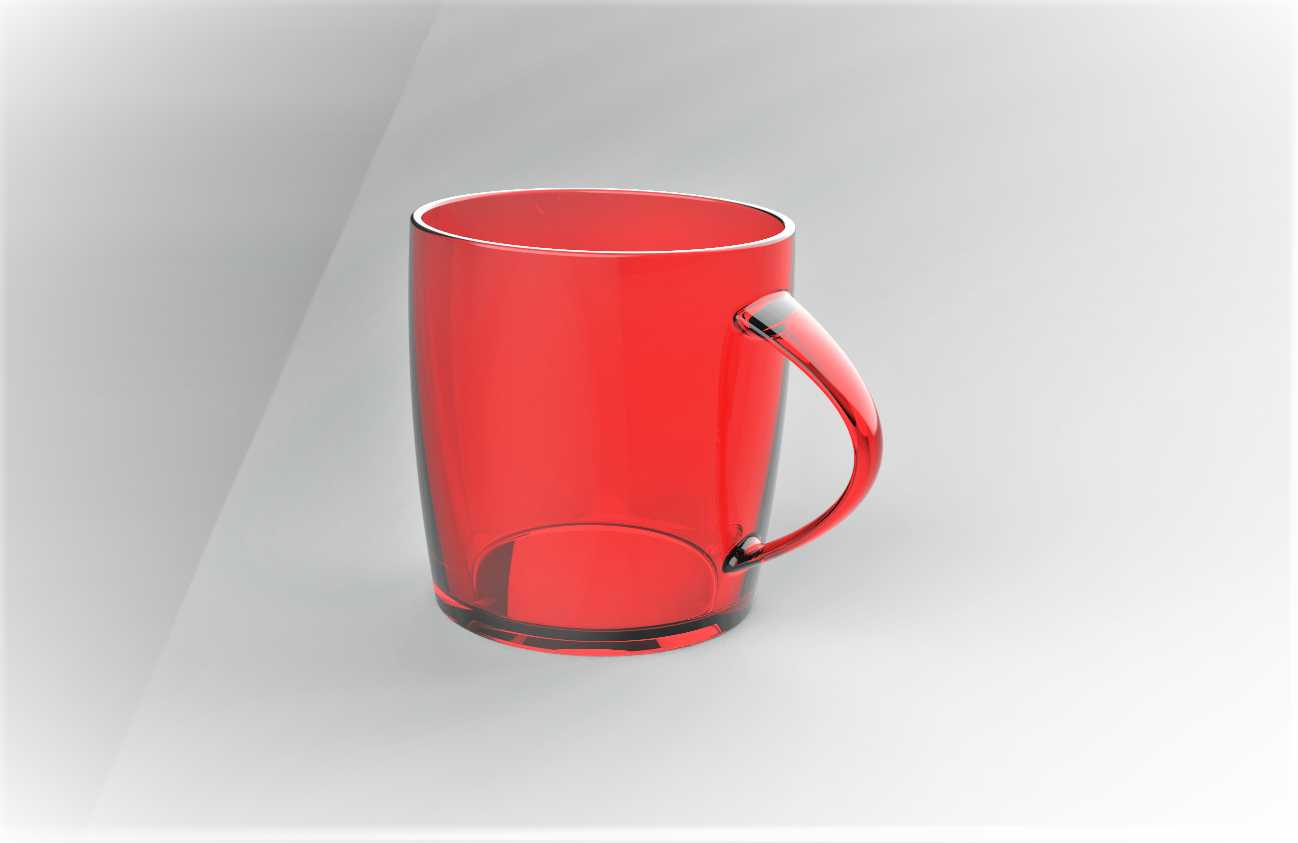

透明带柄咖啡杯结构设计方案

　　日常办公与餐饮场景中，带柄咖啡杯是高频使用的饮具品类，这类容器的设计需要兼顾握持手感、盛装稳定性、清洗便利性与外观质感，本次完成的咖啡杯结构设计，针对透明PC或AS材质的注塑成型工艺做了全流程的结构适配，可直接用于量产开模前的结构验证。

　　从实际使用场景出发，这款咖啡杯的额定盛装容量设定为320ml，适配常规单份意式浓缩加奶的咖啡盛装需求，同时也可满足日常茶水、温水的饮用需要。杯身整体采用上宽下窄的微锥造型，杯口外径设置为82mm，杯底外径为60mm，整体高度为95mm，这个尺寸比例既可以保证放置在桌面时的重心稳定，不会因为轻微触碰出现翻倒，也能适配常规直径的杯刷深入内部清洗，避免窄底深腔带来的清洁死角。杯口位置做了1.2mm厚度的卷边处理，卷边的圆角半径设置为R0.8，既可以提升饮用时唇部接触的舒适度，避免锐边带来的不适感，也能强化杯口的结构强度，减少日常使用中磕碰导致的杯口崩裂问题。

　　杯柄的结构设计是这款产品的核心细节，考虑到透明材质的应力集中问题，杯柄与杯身的连接位置没有采用直角过渡，而是设置了R3的连续过渡圆角，两个连接点分别位于杯身总高度的25%与75%位置，上方连接点距离杯口22mm，下方连接点距离杯底24mm，这个布局可以让握持时的受力均匀分散到杯身的两个受力区域，避免单点位受力导致的连接位置开裂。杯柄的握持截面采用椭圆造型，长轴18mm，短轴12mm，内侧贴合手指自然弯曲的弧度设置了R25的内凹曲面，成年人单手握持时，食指到小指的四指可以自然搭在杯柄内侧，拇指可以搭在杯柄上方的平面位置，即使盛装85摄氏度的热饮，杯柄与杯身的连接壁厚设置为2.5mm，也能有效降低热传导速度，避免握持时出现烫手感。

　　杯身的壁厚设计做了均匀化处理，整体壁厚控制在2mm，从杯口到杯底的壁厚偏差控制在0.1mm以内，避免注塑成型过程中因为壁厚不均导致的缩痕、气泡问题，对于透明材质来说，均匀的壁厚是保证成品透光率一致、无明显流痕的关键。杯底位置设置了一圈宽度3mm、高度0.8mm的支撑凸台，凸台的接触平面做了0.05mm的平面度公差控制，既可以保证杯子放置在光滑桌面时不会出现滑动，也能避免杯底整个平面接触桌面形成负压，导致拿起杯子时出现粘黏桌面的问题，同时凸台的存在可以减少杯底平面与桌面的摩擦面积，长期使用后杯底不会出现大面积的划痕，影响透明外观的质感。

　　从结构验证的角度，设计过程中针对杯身的堆叠性做了适配，杯身的锥度设置为1:12，同型号的杯子可以实现无卡滞的堆叠，堆叠时的嵌入深度为25mm，既可以节省仓储与运输过程中的摆放空间，也不会因为堆叠过深导致杯子之间卡紧无法分离。杯身内部的底部转角位置设置了R5的过渡圆角，没有直角死角，日常清洗时可以轻松冲掉残留的咖啡渍或茶渍，不会因为直角位置积存污垢导致长期使用后出现发黑的问题。

　　针对材质的透光特性，设计时对所有外表面的脱模斜度做了统一设置，外表面脱模斜度为1.5度，内表面脱模斜度为1度，保证注塑脱模时不会出现表面拉伤，影响透明外观的光洁度。杯柄的内部做了掏空处理，掏空区域的壁厚与杯柄外壁保持一致，既可以减少原材料的使用，降低单件产品的材料成本，也能避免杯柄位置因为壁厚过厚导致的注塑缩瘪问题，同时掏空后的杯柄结构强度并没有明显下降，经过受力模拟验证，杯柄可以承受150N的垂直拉力，完全满足日常使用中提起装满液体杯子的强度需求，不会出现杯柄断裂的问题。

　　在实际的结构建模过程中，所有的曲面过渡都做了G2连续处理，避免出现棱线或曲面褶皱，保证透明材质成型后光线折射的均匀性，不会出现局部的光影畸变影响外观质感。杯口的卷边位置做了等半径的圆角过渡，整个卷边的壁厚保持均匀，避免注塑时在卷边位置出现困气导致的气泡缺陷。针对日常使用中可能出现的跌落场景，杯身与杯柄的连接位置做了局部的加强处理，通过曲面的连续过渡分散跌落时的冲击应力，模拟1米高度自由跌落到水泥地面的场景下，连接位置不会出现开裂，杯身也不会出现碎裂的情况，满足日常饮具的耐用性要求。
