3.5mm音频插头拆解结构三维设计

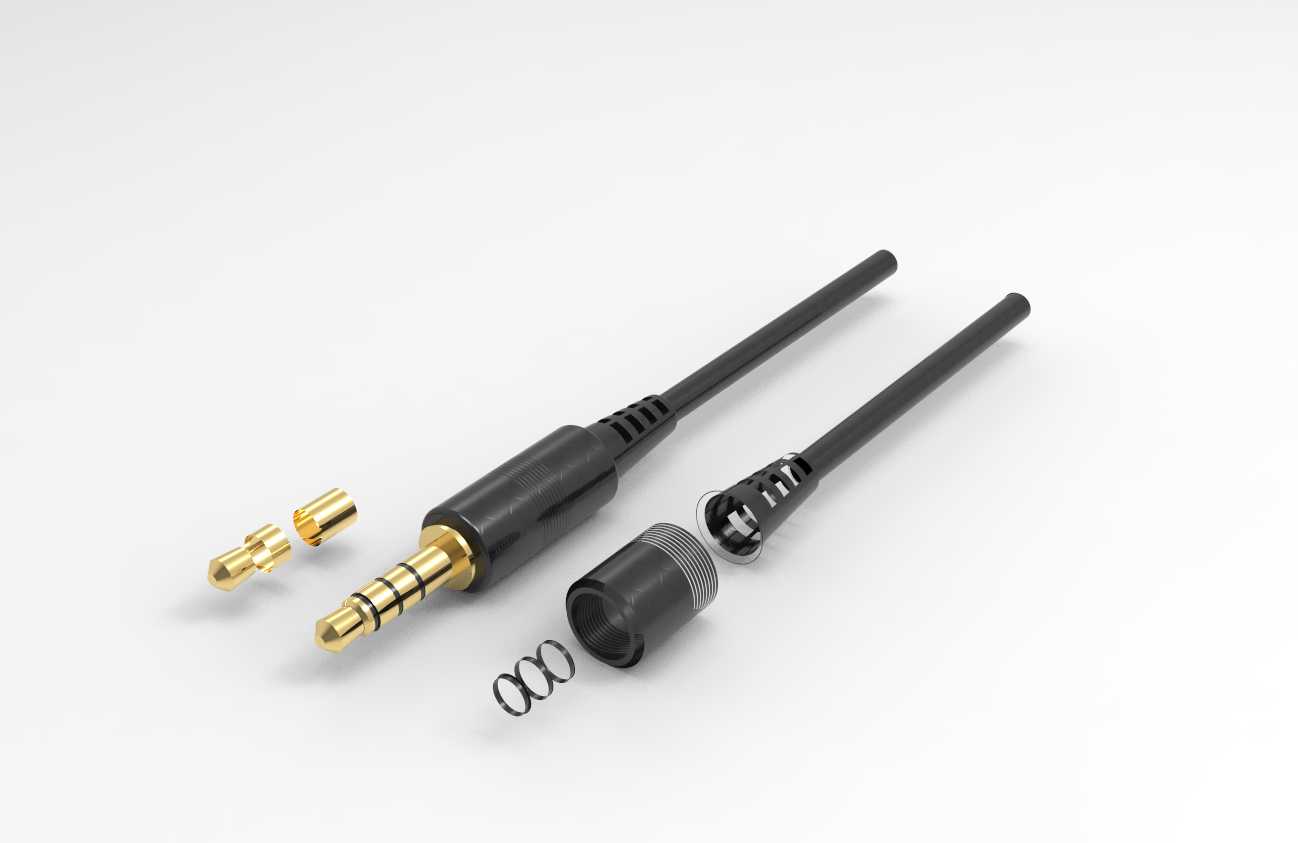

　　日常消费电子领域里，3.5mm音频插头是应用覆盖极广的接插部件，从有线耳机、音频延长线到车载AUX接口、专业调音台的外接输入端口，几乎所有模拟音频传输场景都能见到这类接头的身影。这次完成的结构设计，完整还原了四段式3.5mm插头的全部装配层级，把日常被塑胶外壳包裹的内部结构全部做了显性化呈现，能让结构设计从业者清晰看到每一个零件的配合关系。

　　从实际功能来看，这类四段式插头承担着左声道、右声道、麦克风、接地共四路信号的传输任务，每一段镀金插针之间都需要做可靠的绝缘隔离，同时还要保证插合时和母座弹片的接触压力处于合理区间——压力过小会导致接触不良、音频传输出现杂音断连，压力过大则会提升插拔力，加速母座弹片的疲劳损耗，缩短接口使用寿命。设计过程中首先确定的是插针段的外径尺寸，严格遵循通用3.5mm接口的规范，将插针最大外径控制在3.48-3.50mm的公差带内，每一段导电环的宽度、绝缘环的厚度都匹配通用母座的弹片间距，保证和市面上绝大多数标准3.5mm音频母座的适配性，不会出现插合不到位或者卡滞的问题。

　　内部结构的排布上，最前端的插针依次排布四个导电接触段，每段之间用绝缘衬套隔开，尾部的焊线杯位置预留了足够的线芯焊接空间，能适配线径2.5-3.5mm的音频线材，焊线完成后，尾部的金属压环可以通过压接工艺和线材外被牢牢固定，承受不小于30N的轴向拉力，避免日常使用中线材被拉扯时焊盘脱落导致的接触失效。外层的塑胶外壳做了防滑的纹理设计，尾部和线材衔接的位置做了渐变的锥度过渡，搭配内部的弹簧缓冲结构，能大幅降低线材根部反复弯折导致的线芯断裂问题——这也是有线耳机最常见的失效点，设计时特意将弹簧的有效弯曲长度设置为8mm，覆盖日常使用时线材弯折的主要受力区间，分散弯折应力，提升线材的耐弯折寿命。

　　拆解开来的所有零件都做了装配干涉检查，镀金插针和绝缘衬套之间采用过盈配合，过盈量控制在0.02-0.03mm，既保证装配后不会出现松动移位，又不会因为过盈量过大导致绝缘衬套被撑裂。金属外壳和内部插针组件之间预留了0.1mm的间隙，方便装配时注入固定胶水，固化后整个接头的结构强度可以满足5000次以上的插拔寿命要求。从安装边界来看，整个接头装配完成后的最大外径为6mm，插头主体长度为18mm，加上尾部弹簧和线材衔接段的总长度为32mm，不会出现和设备外壳干涉的情况，哪怕是设备接口带有内凹结构的保护设计，也能保证插头完全插合到位。

　　这类接插件的设计看似简单，实则每一处尺寸公差、结构细节都直接影响最终的使用体验，比如插针头部的导向倒角，设计时采用15度的锥角，长度0.8mm，既能保证插头插入母座时的导向顺畅，不会出现顶坏母座内部弹片的问题，又不会因为倒角过长导致有效接触长度不足。还有导电部分的镀层设计，虽然三维模型里不直接体现镀层参数，但结构设计时已经预留了0.005mm的镀层厚度余量，保证镀金后的尺寸依然在公差范围内，不会因为镀层导致插针直径超差，出现插接过紧的问题。

　　在实际的生产装配流程中，这套结构的零件都适配常规的五金冲压、注塑加工工艺，插针采用黄铜车削加工后镀金，绝缘衬套和外壳采用ABS注塑成型，缓冲弹簧采用弹簧钢冲压卷制，所有零件都不需要特殊的加工工艺，量产时的装配流程也可以直接适配常规的音频接头组装产线，不需要额外定制专用工装。对于做音频周边产品开发的结构工程师来说，这套完整的拆解结构模型可以直接作为设计参考，快速调整尺寸适配不同线径、不同外观需求的产品开发，省去从零开始核对接口规范、排查结构干涉的时间，也能通过拆解的结构直观看到每个零件的受力路径，在自己的设计中针对性优化容易失效的结构位置，提升最终产品的可靠性。
