双轮起重滑车结构设计方案

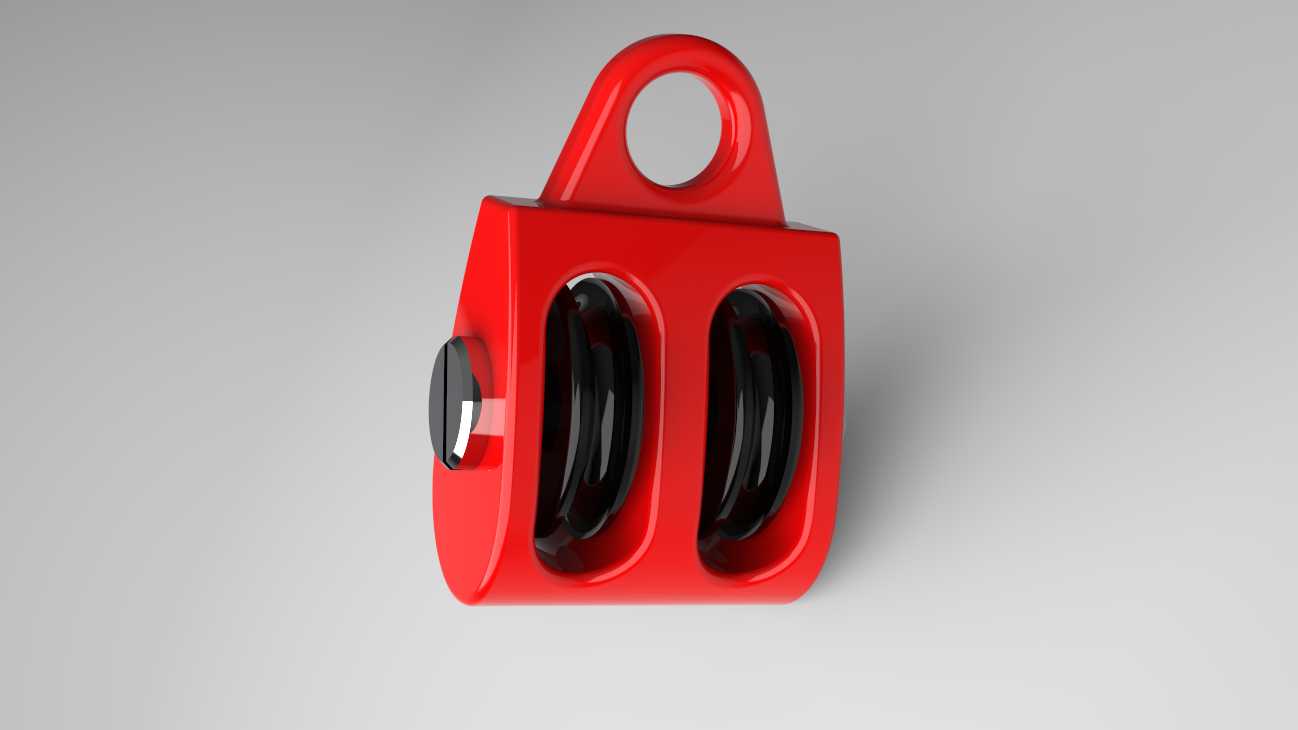

　　在车间重型工件转运、户外设备吊装、港口零散货物起吊这类需要频繁改变钢索走向、分散起吊载荷的作业场景里，双轮结构的起重滑车是适配性极强的配套部件，相比单轮滑车，它能在同等额定载荷下降低单根钢索的受力，同时适配多倍率的起吊绕线方案，减少手动葫芦或电动卷扬机的输出负载。从实际作业的适配需求出发，这款滑车的顶部吊环采用整体式闭合环结构，没有额外的拼接销轴，避免了吊装过程中连接部件松脱的风险，吊环的内孔尺寸预留了适配常规卸扣的安装间隙，不管是搭配弓形卸扣还是D形卸扣，都能保证连接后吊具的转动自由度，不会出现卡滞导致的受力偏载。主体的红色壳体采用两侧对称的开槽结构，两个滑轮分别独立嵌装在壳体的槽位内，

　　每个滑轮的轮槽深度按照常规6-12mm直径的起重钢索做适配设计，轮槽的圆弧半径比钢索半径大15%左右，既可以避免钢索在轮槽内被挤压变形，也能防止钢索受力时从轮槽中脱出。滑轮中心的销轴采用台阶式定位结构，两端通过侧盖与壳体做固定连接，销轴与滑轮内孔之间预留了自润滑衬套的安装位，长期使用过程中不需要频繁拆解加注润滑脂，就能保证滑轮转动的顺畅度，减少钢索与轮槽之间的滑动磨损。从安装边界的尺寸来看，这款滑车的整体宽度控制在双轮并列排布的最小尺寸范围内，顶部吊环的中心到两个滑轮中心连线的垂直距离，按照起吊时钢索最大摆角15度的工况做了校核，不会出现钢索与壳体边缘摩擦的情况；壳体侧面的黑色侧盖采用嵌入式安装，突出壳体表面的高度不超过5mm，

　　在狭窄空间内吊装作业时，不会因为侧盖突出勾挂周边的工件或防护设施。设计过程中针对壳体的受力做了针对性的结构优化，吊环与壳体的连接位置做了圆弧过渡加强，没有直角应力集中区域，按照额定载荷1.5倍的静载测试要求，该位置的应力分布远低于常用结构钢的屈服强度，不会出现吊装过程中壳体断裂的风险。两个滑轮的中心距经过反复校核，保证钢索分别绕入两个滑轮时，不会出现相邻钢索互相摩擦的情况，同时在双倍率绕线作业时，钢索的进出绳角度保持在合理范围内，不会对滑轮轮缘造成额外的侧向挤压。在实际使用场景中，这款滑车既可以作为定滑车固定在吊点位置改变钢索走向，也可以作为动滑车搭配卷扬机实现小吨位设备的省力起吊，在设备安装、厂房维保、物料装卸等场景下，

　　不需要复杂的安装流程，只需要通过卸扣将顶部吊环与固定吊点连接，按照作业需求穿好钢索就可以投入使用。壳体表面的涂装采用耐磨的防护涂层，在户外露天作业时可以抵御雨水、粉尘的侵蚀，不会因为短期的户外使用出现壳体锈蚀的情况，延长部件的实际使用寿命。滑轮的材质选用耐磨的工程材料搭配金属衬套，相比全金属滑轮，它能有效降低钢索运行过程中的噪音，同时减少钢索的磨损速度，降低长期使用的耗材更换成本。针对日常维护的需求，这款滑车的侧盖采用快拆式固定结构，当需要清理轮槽内的杂物或者更换衬套时，只需要拆下侧盖的固定螺丝就可以取出滑轮，不需要对整个滑车做破坏性拆解，日常维保的操作难度很低。在结构设计阶段，还针对滑车的整体重心做了校核，当挂入钢索承受载荷时，滑车的重心始终落在顶部吊环的中心轴线上，起吊过程中不会出现滑车侧翻、钢索脱槽的情况，即使在起吊过程中出现小幅的载荷摆动，滑轮也能随着钢索的角度灵活转动，始终保持钢索与轮槽的贴合状态。
