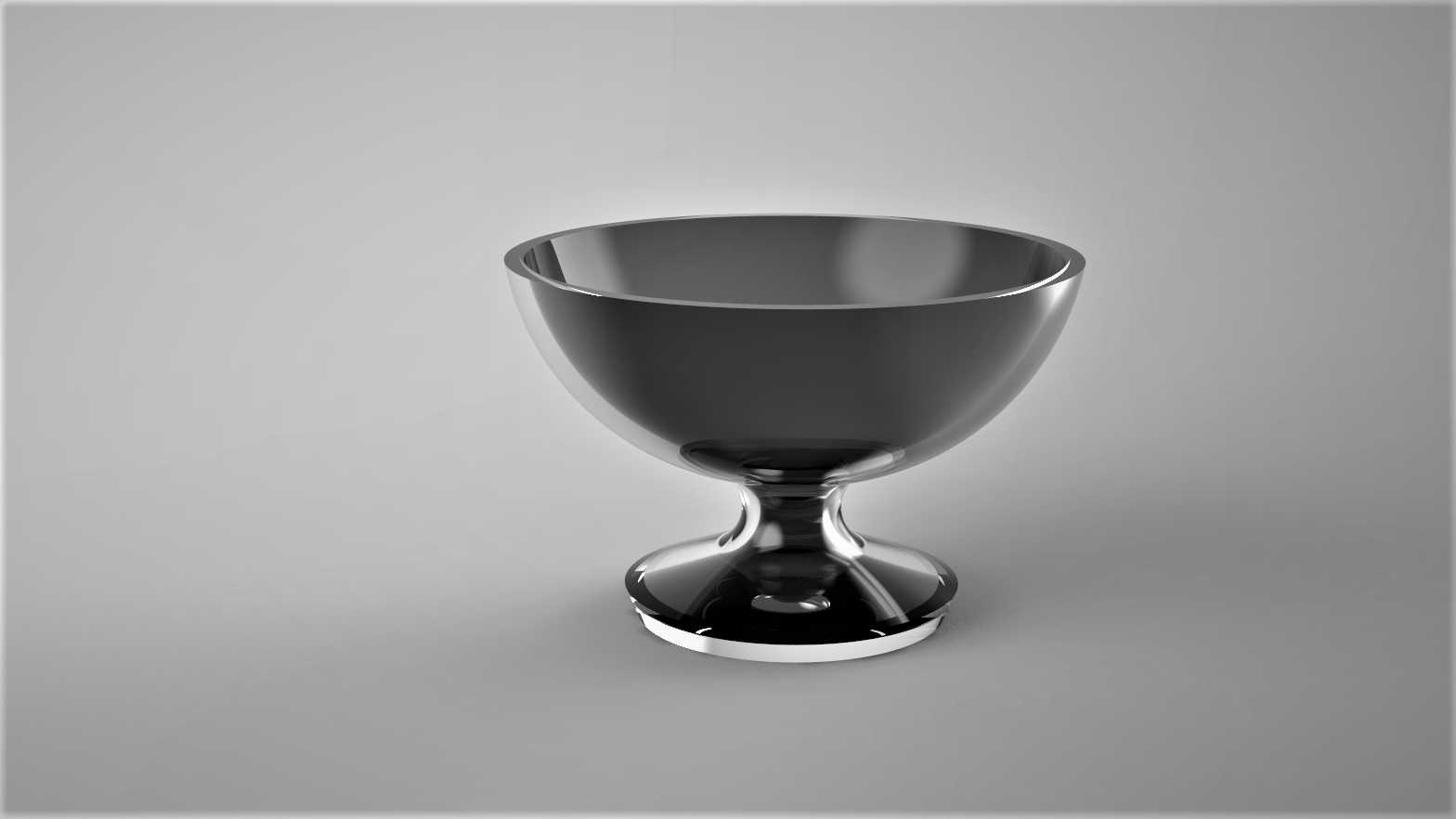

高脚敞口玻璃碗三维结构设计方案

　　本次设计的高脚敞口碗，最初的需求来源是餐饮场景中甜品、冷餐展示环节的器具适配，日常商用场景里，这类带高脚的敞口碗既需要满足盛放冰淇淋、水果沙拉、餐前冷盘的容量需求，又要通过抬高的底座避免碗底直接接触桌面，防止桌面冷凝水打湿餐布，或是高温甜品烫坏桌面饰面。从结构拆分来看，整个模型分为三个核心功能段：上部的敞口盛料腔、中部的过渡支撑颈、下部的圆盘形稳定底座。盛料腔采用大曲率圆弧回转成型，碗口边缘做了1.2mm的加厚卷边处理，这部分的设计考量是日常使用中频繁拿取、清洗时，卷边结构能分散边缘应力，避免玻璃材质受磕碰出现崩边，同时圆滑的边缘接触唇部时不会有尖锐异物感，符合餐饮器具的人机接触要求。盛料腔的内壁曲面做了连续相切过渡，

　　没有突兀的折角，一方面是减少食物残留，清洗时水流可以顺着曲面完全冲掉内壁附着的残渣，另一方面玻璃材质在注塑或者吹制成型时，连续曲面能让料流填充更均匀，避免局部壁厚差过大导致的冷却应力开裂。中部的支撑颈采用收腰式回转结构，最细处的直径控制在28mm，这个尺寸是经过反复调整的：如果颈径过细，整碗盛满食物时的抗侧向倾覆能力会大幅下降，端拿时稍微受力就容易翻倒；如果颈径过粗，又会失去高脚结构的轻盈感，显得笨重。支撑颈和上部盛料腔、下部底座的连接位置都做了R3的圆角过渡，避免直角连接处的应力集中，不管是玻璃成型还是后续日常使用中的受力，都能通过圆角把集中应力分散到相邻曲面。下部的底座采用平底圆盘结构，底座直径设计为85mm，

　　和上部碗口160mm的直径形成1:1.88的比例，这个比例下整碗的重心落在底座中心投影范围内，即使盛放密度较大的酱料类食物，重心偏移量也不会超出底座边界，保证放置稳定性。底座的底面做了0.3mm的内凹处理，也就是边缘接触桌面、中心位置微微上抬，这个细节是为了适配桌面不平整的场景：如果底座完全做平，桌面有细小凸起时，碗放置后会出现晃动，内凹结构让只有底座外圈的环形面接触桌面，微小的桌面不平不会影响放置稳定性，同时日常清洗后底座残留的积水可以顺着内凹的边缘流出，不会积在底座中心形成水渍。建模过程中，整个回转体采用单条引导线旋转生成，所有曲面保持G2连续，没有碎面和尖角，后续如果要做渲染或者模具开模，

　　不需要额外修补曲面就能直接导入模流分析软件。壁厚控制上，盛料腔的侧壁厚度均匀保持3mm，支撑颈位置因为结构受力需求，壁厚加厚到4mm，底座位置壁厚3.5mm，整体重量控制在320g左右，成年人单手握持支撑颈位置时，重量刚好在舒适持重范围内，不会因为过轻显得质感廉价，也不会因为过重导致长时间端拿疲劳。从应用场景延伸来看，这个结构除了玻璃材质的餐饮器具，调整壁厚参数后也可以改成不锈钢材质的自助餐厅盛料碗，或是密胺材质的快餐连锁甜品碗，只需要根据材料的成型特性调整过渡圆角和壁厚比例，核心的回转结构、重心分布、支撑比例都可以直接复用。设计时特意规避了常见高脚碗的结构缺陷：很多同类产品为了追求造型纤细，把支撑颈做的过长过细，导致满载时的倾覆力矩过大，稍微碰一下就会翻倒；还有的产品内壁做了多余的凹凸纹理，虽然视觉上更有设计感，但使用时容易卡食物残渣，清洗难度大幅提升，本次设计的光滑内壁完全规避了这个问题。另外碗口的敞口角度设置为120度，这个角度下用勺子舀取碗底食物时，勺柄不会和碗口发生干涉，不管是成年人还是儿童使用，都能轻松舀到碗底的食物，不会出现勺柄卡着碗口、食物舀不出来的情况。底座的高度设置为45mm，整碗总高度120mm，这个高度刚好适配普通家用消毒柜的层架间距，也能放进商用洗碗机的标准碗篮，不需要额外调整摆放位置，适配现有餐饮清洁设备的尺寸边界。
