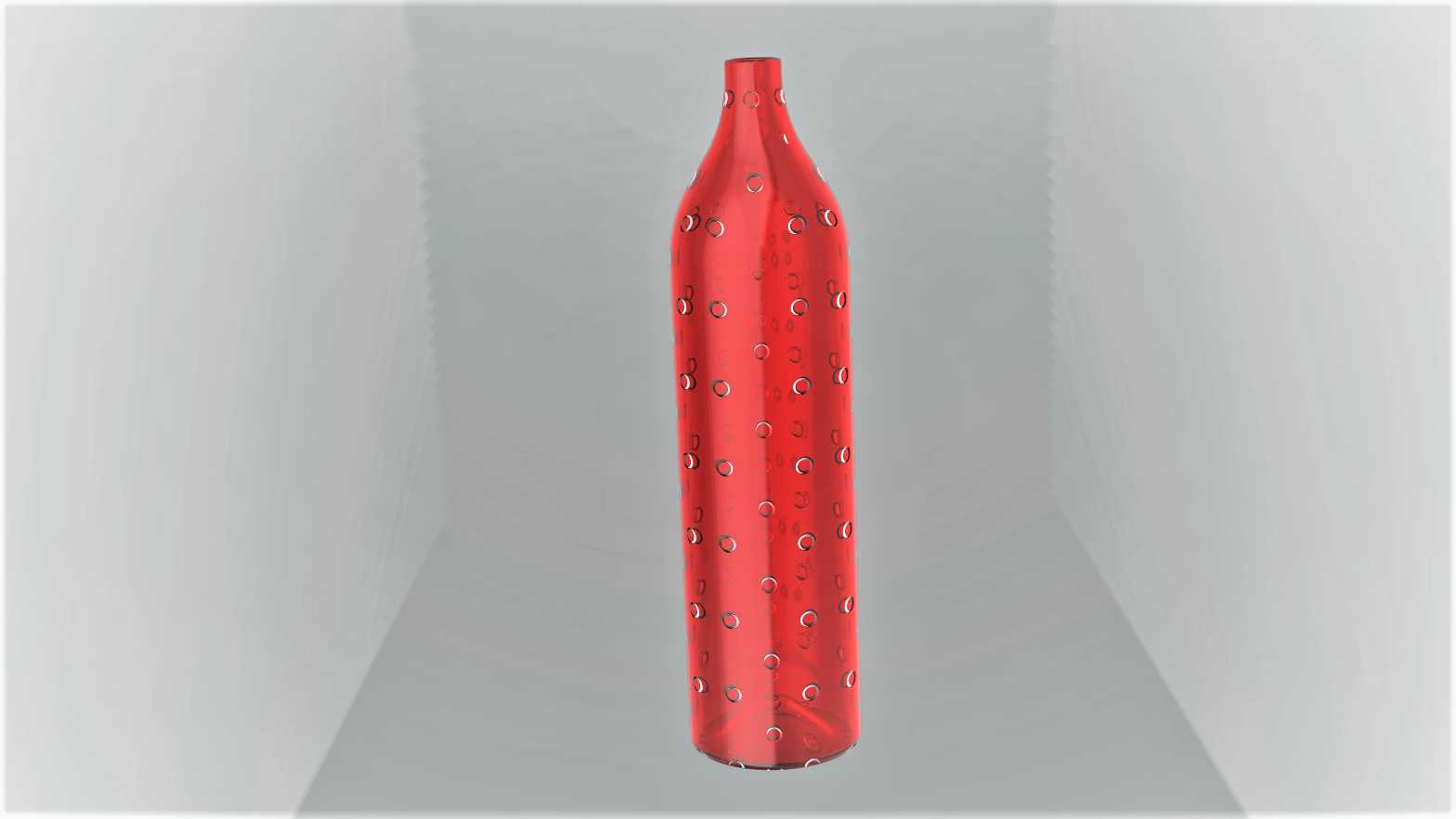

带凹凸纹理的红色立式盛装瓶结构设计

　　这款带凹凸纹理的立式盛装瓶，在日常快消品包装、文创周边容器、工业样品盛装等场景都有适配空间，日常接触最多的使用场景集中在饮品包装、装饰摆件配套容器、定制化液体样品存储领域，区别于常规光滑壁面的瓶型，周身均匀分布的内凹圆点结构，首先解决了光滑瓶身握持易打滑的问题，尤其是盛装低温冷凝液体、或者表面沾有少量水渍油污的工况下，凹凸结构能大幅提升握持摩擦力，减少脱手掉落的风险。从设计思路上看，瓶身整体采用回转体基础构型，瓶口位置做收窄处理，适配常规螺旋盖、压合盖的密封安装需求，瓶口的过渡段采用平滑圆弧曲面衔接，避免直角结构带来的应力集中问题，同时也能在灌装、倾倒液体时减少液体沿瓶壁外侧流挂的情况。瓶身主体段为等直径圆柱结构，

　　这部分的尺寸设计要兼顾盛装容量与摆放稳定性，底部做了微凸的平底结构，保证放置在平面上时的接触面积足够，不会因为瓶身高度带来的重心偏高问题出现侧翻，实际建模过程中，周身的凹点采用阵列特征排布，沿瓶身周向均匀分布6列，轴向每间隔固定距离排布一行，凹点的深度控制在瓶壁厚度的三分之一以内，既保证触感上的明显凹凸反馈，又不会因为凹点过深导致瓶壁结构强度下降，避免盛装带压液体时出现凹点位置开裂的问题。瓶身的壁厚采用均匀壁厚设计，整体壁厚保持一致，在瓶口螺纹衔接位置、底部与平面接触位置做局部加厚处理，这两个位置是瓶体受力最集中的区域，瓶口要承受瓶盖反复旋合的磨损与拧紧时的挤压力，底部要承受整瓶盛装物的重量以及放置时的冲击载荷，

　　局部加厚能在不整体增加材料用量的前提下提升结构可靠性。从安装边界来看，这款瓶型的最大外径位于瓶身主体段，在做自动化灌装线适配时，输送轨道的导向栏间距要比瓶身最大外径大3-5mm，保证瓶体在输送过程中不会出现卡滞，同时星轮分瓶的卡位尺寸也要匹配瓶身直径，避免分瓶时挤压瓶身导致变形。如果用于饮品灌装场景，瓶身的高度要适配现有灌装头的升降行程，瓶口的内径尺寸要匹配灌装嘴的外径，保证灌装时液体不会溅出，同时后续旋盖工位的旋盖头尺寸也要和瓶口的螺纹规格匹配，不需要额外更换工装就能适配现有产线。另外瓶身的凹凸纹理除了提升握持性能，还能在视觉上弱化瓶内液体的液位视觉差，对于部分对液位展示没有强制要求的产品，这种纹理能提升瓶身的质感，

　　区别于市面上千篇一律的光滑瓶型，做出差异化的外观表现。建模过程中要注意凹点与瓶身曲面的衔接处做圆角过渡，避免出现尖锐棱边，一方面是注塑或者吹塑成型时，尖锐位置容易出现应力集中导致成型缺陷，另一方面日常使用时尖锐棱边容易积攒污渍，不方便清洁，圆角过渡的结构能让清洁时的抹布顺畅擦拭过所有表面，减少卫生死角。瓶身的收肩位置斜率经过调整，倾倒液体时，瓶内的液体能顺着收肩的曲面平稳流向瓶口，不会因为斜率过陡导致液体倾倒时流速过快溅出，也不会因为斜率过缓导致液体残留在肩部位置无法完全倒出，提升内容物的取用率。如果用于工业样品盛装场景，瓶身的凹凸结构还能方便粘贴标签时的定位，标签的上下边缘可以对齐对应行的凹点位置，不需要额外做定位标线就能保证标签粘贴的整齐度，提升包装工序的操作效率。整体结构没有复杂的倒扣特征，不管是采用吹塑工艺生产塑料瓶，还是采用注模工艺生产玻璃瓶、金属瓶，都能顺利脱模，不需要复杂的侧抽芯结构，能有效降低生产模具的加工成本，提升量产时的成型效率，减少生产过程中的不良率。
