CATIA V5环境下车轮轮辋结构设计方案

　　在常规行走类机械设备的行走机构设计中，轮辋是连接轮胎与传动半轴的核心承载构件，其结构合理性直接决定设备行走过程的动平衡表现、载荷传递效率以及复杂工况下的运行可靠性。这类轮辋构件广泛应用于场内转运叉车、轻型工程牵引车、小型农用作业机械、仓储物流搬运设备等行走场景，需要同时承受设备自重带来的静载荷、行进过程中路面颠簸产生的交变冲击载荷，以及转向、加减速过程中传递的扭矩载荷，因此在结构设计阶段需要兼顾强度冗余、重量控制、安装适配性多方面的平衡。

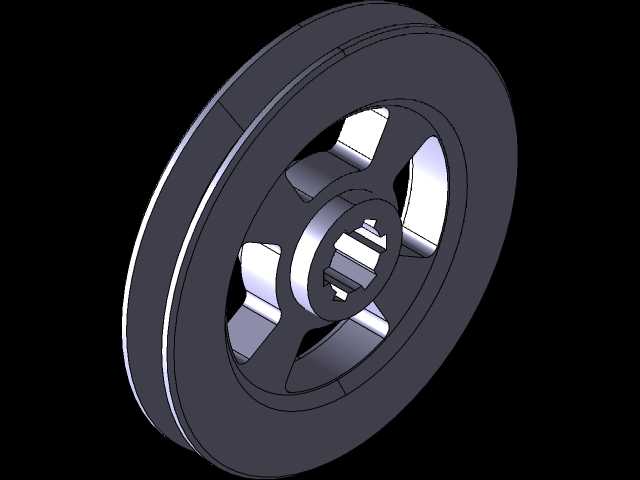

　　从实际设计逻辑来看，这款轮辋采用单槽式整体结构设计，轮缘部分做了圆弧过渡的卷边处理，避免尖锐棱角对轮胎胎圈造成切割损伤，同时轮缘的径向高度经过匹配计算，能够保证轮胎充气后胎圈与轮辋贴合紧密，不会在大扭矩传递或者侧向受力时出现胎圈滑脱的问题。轮辐部分采用对称分布的镂空减重结构，五个均匀排布的减重孔在不降低整体结构刚度的前提下，有效削减了轮辋自身的转动惯量，对于行走机构的启停响应、制动能耗控制都有实际帮助，同时镂空结构也能为行走端的制动部件提供更好的散热空间，避免长时间制动产生的热量堆积在轮辋内部加速轮胎老化。

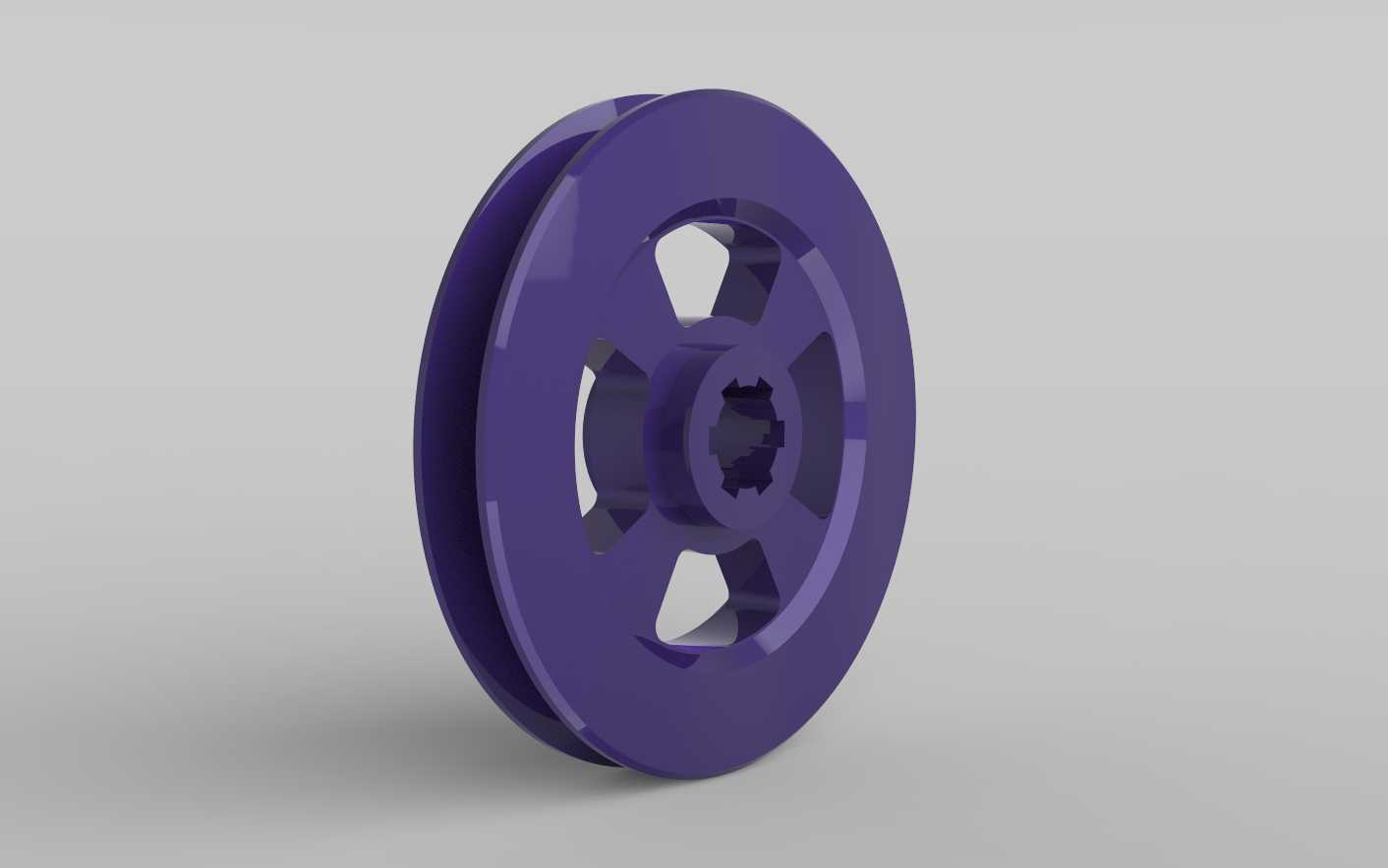

　　中心安装区域采用花键孔配合的连接结构，这种连接方式相比普通平键连接，能够承载更大的传递扭矩，同时花键的多齿啮合特性让轮辋与传动半轴的对中性更好，高速转动时的偏心量更小，能有效降低行走过程中的径向跳动，减少设备行进时的异常振动。中心孔周边做了环形加厚的凸台结构，用于匹配半轴端部的定位轴肩，安装时可以直接贴合定位，不需要额外调整安装间隙，能大幅提升现场装配的效率。花键孔的齿形参数、有效配合长度都按照常用轻型行走机构的半轴规格做了适配，安装边界可以直接匹配多数1-3吨级行走设备的轮端接口，不需要额外做转接法兰的二次加工。

　　尺寸设计层面，轮辋的标称宽度、轮缘直径严格对应常用的小型充气橡胶轮胎规格，胎圈座的角度采用行业通用的5度锥面设计，能够保证轮胎安装时的自锁效果，同时锥面的表面粗糙度要求控制在合理区间，既不会因为过于粗糙导致轮胎安装困难，也不会因为过于光滑导致胎圈锁紧力不足。轮辋的整体轴向宽度经过压缩优化，在保证轮胎安装空间足够的前提下，尽可能缩小轮端的突出尺寸，让设备的整体宽度控制更紧凑，适配狭窄通道内的通行需求。轮辐的厚度从中心安装区到外缘轮缘区做了渐变处理，中心承载区域厚度更大，向外逐渐过渡减薄，这种变厚度设计可以让应力分布更均匀，避免应力集中在某一个截面导致长期交变载荷下出现疲劳裂纹。

　　在实际建模过程中，所有的过渡圆角都做了应力释放处理，尤其是减重孔的边缘、轮辐与轮缘的连接位置、中心花键孔的端面位置，都没有采用直角过渡，全部按照铸造或者冲压成型的工艺要求设置了合理的圆角半径，既方便后续的加工成型，也能有效降低应力集中系数，提升构件的疲劳寿命。轮辋的整体对称度公差、中心花键孔的同轴度公差都在建模时做了参数化约束，后续如果需要适配不同吨位的设备，只需要调整对应的参数值就可以快速衍生出不同载荷等级的系列化型号，不需要重新搭建整体模型框架。

　　从工况适配角度来说，这款轮辋的结构既可以适配实心橡胶轮胎用于无铺装路面的重载低速场景，也可以适配充气轮胎用于硬化路面的中速行驶场景，轮辋表面的结构没有多余的凸起或者凹槽，日常清理维护非常方便，在厂区多尘、泥泞的作业环境下，不会出现泥垢堆积在轮辐缝隙难以清理的问题。安装时只需要将轮辋的花键孔对准半轴的花键轴推入，贴合定位轴肩后锁紧端部的固定螺母即可完成装配，拆卸维护时也不需要专用的拉马工具，常规的维修工具就可以完成拆装作业，非常适合非专业维修场景下的快速更换需求。
