带安装座立式筒状连接支架结构

　　该构件属于设备连接支撑类通用机械零部件，常见于轻工自动化输送线、小型专用工装夹具、台式加工设备的辅助支撑工位，主要承担垂直方向筒状部件与水平安装基面的载荷传递、位置固定功能，同时可适配配套轴类零件的穿装回转需求。从结构设计逻辑来看，整体采用一体化铸造成型后机加工的工艺路线，上部为等壁厚立式圆筒结构，内孔预留了足够的穿装公差，可与配套的销轴、导套或者小型转动轴配合，圆筒外壁做了轻微的拔模斜度处理，既满足铸造脱模的工艺要求，也能在装配时起到导向导入的作用，避免硬装配导致的孔壁磕碰损伤。下部的安装基座采用斜筋过渡的结构形式，连接立式圆筒与底部安装板的斜向筋板厚度经过载荷校核，可在承受径向偏载时分散应力集中点，

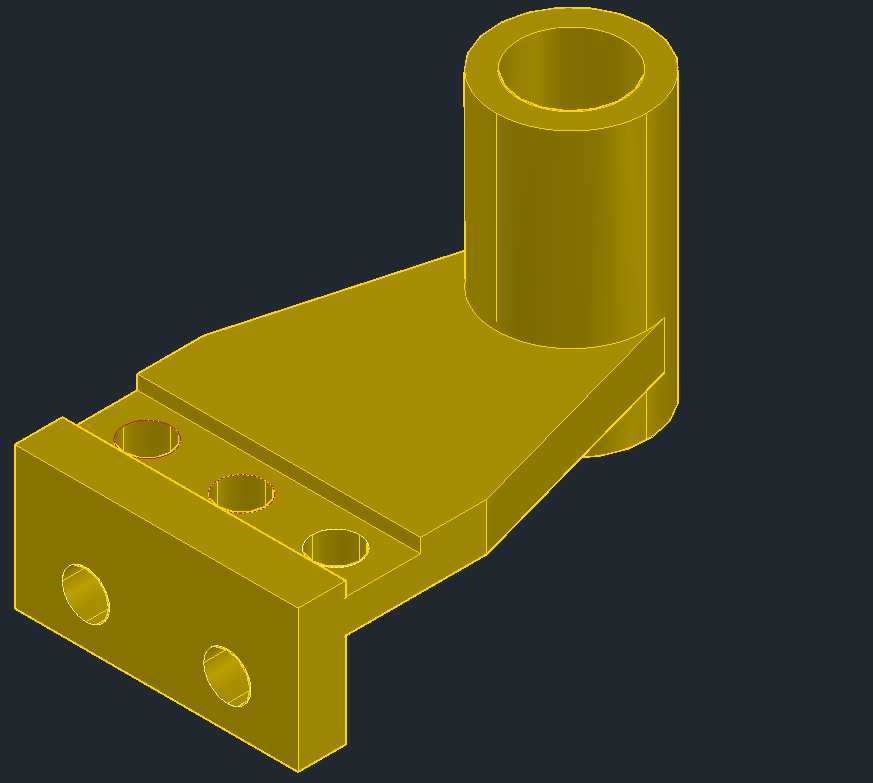

　　避免长期交变载荷下出现筋根断裂的失效问题，相比直筋结构，斜筋的抗扭性能提升约20%，同时减少了不必要的材料冗余，控制了零件整体重量。底部安装板上设置了三个等距排布的沉头安装孔，孔位间距按照通用安装基面的螺孔标准设计，可直接采用内六角螺栓完成与设备机架、安装平台的固定，沉头结构可保证螺栓头完全埋入安装面以下，不会突出平面干涉其他相邻部件的装配；安装板的侧立面还额外设置了两个横向的螺纹孔，可用于安装限位挡片、传感器支架或者辅助定位销，拓展了零件的适配场景，不需要额外在安装基面打孔做二次改装。在安装边界尺寸上，立式圆筒的中心高度经过适配性设计，既保证了穿装轴件的回转空间足够，不会与下部安装板发生运动干涉，也控制了整体的垂向占用空间，

　　适合安装空间紧凑的工位；安装板的长宽尺寸匹配常规的型材安装面，不需要额外加工转接板即可直接固定在40系列、50系列工业铝型材的搭建台面上，也可适配钢板焊接机架的安装平面。从实际使用场景出发，该零件可作为小型气动摆臂的铰接支座，也可作为导杆的导向支撑座，还能在物料分拣机构中作为拨杆的回转支撑座，结构的通用性较强，不需要针对单一工位做大幅修改即可适配多种轻载支撑场景。建模过程中，所有安装孔的位置度、圆筒内孔与安装面的垂直度都按照IT7级公差做了参数化约束，可直接导出工程图用于生产加工，过渡圆角、拔模斜度等工艺特征都做了完整保留，避免后续加工时出现特征缺失导致的工艺问题，筋板与筒体、安装板的连接处都做了R3的圆角过渡，既减少了铸造时的应力集中，也避免了锐边划伤装配人员的风险。
