食品级不锈钢冲压成型方形托盘结构设计

　　日常接触食品加工、预制菜分装、冷链周转环节的工程人员，对这类方形金属托盘的使用痛点不会陌生——普通塑料托盘在高温消杀环节易变形翘曲，薄款冲压托盘在堆叠承重时容易出现侧壁鼓胀、底部塌陷的问题，而这款不锈钢托盘的结构设计，正是针对这些实际使用场景做了针对性优化。先从实际应用场景说起，这类托盘目前覆盖三个核心使用域：其一是中央厨房的食材分装与暂存，可直接接触生鲜、半成品食材，耐受高温蒸汽消杀与低温冷链存储的温度交变；其二是工业零部件的工序间周转，针对小型精密五金、电子元器件的中转，侧壁的加强结构可避免周转过程中工件磕碰，光滑内壁不会残留金属碎屑；其三是食品包装线的配套承托，可作为吸塑包装、封口工序的定位载具，

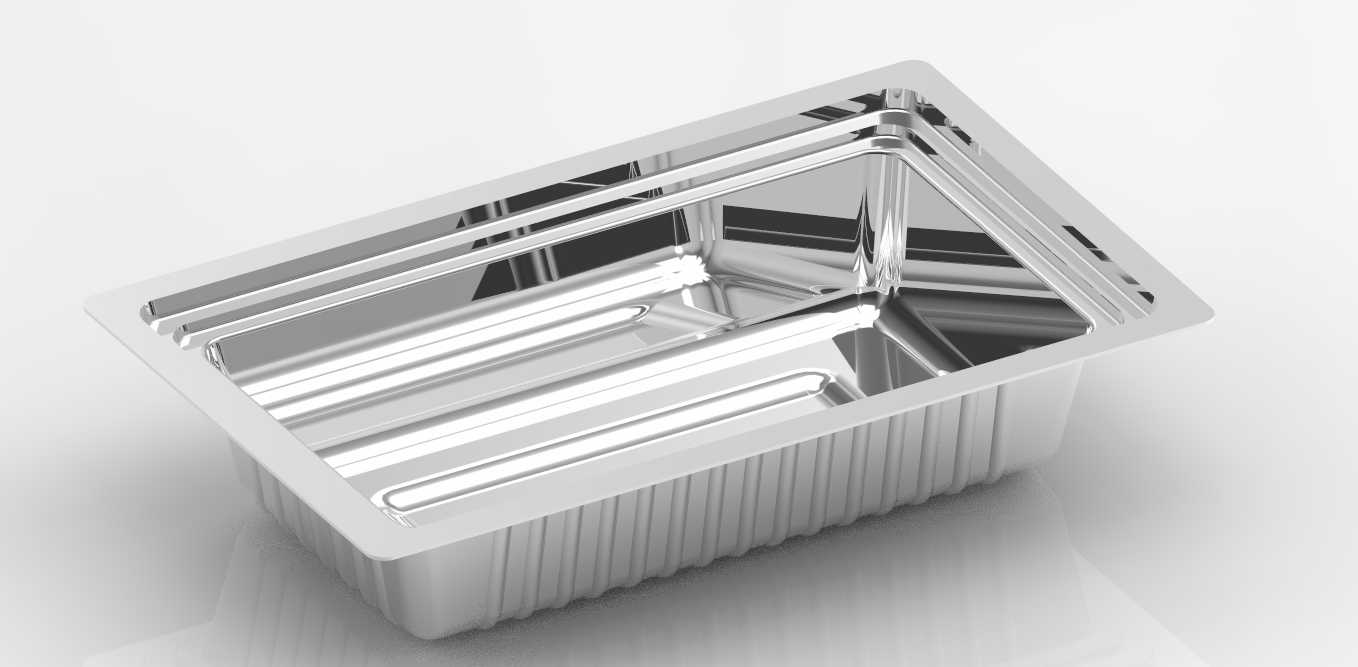

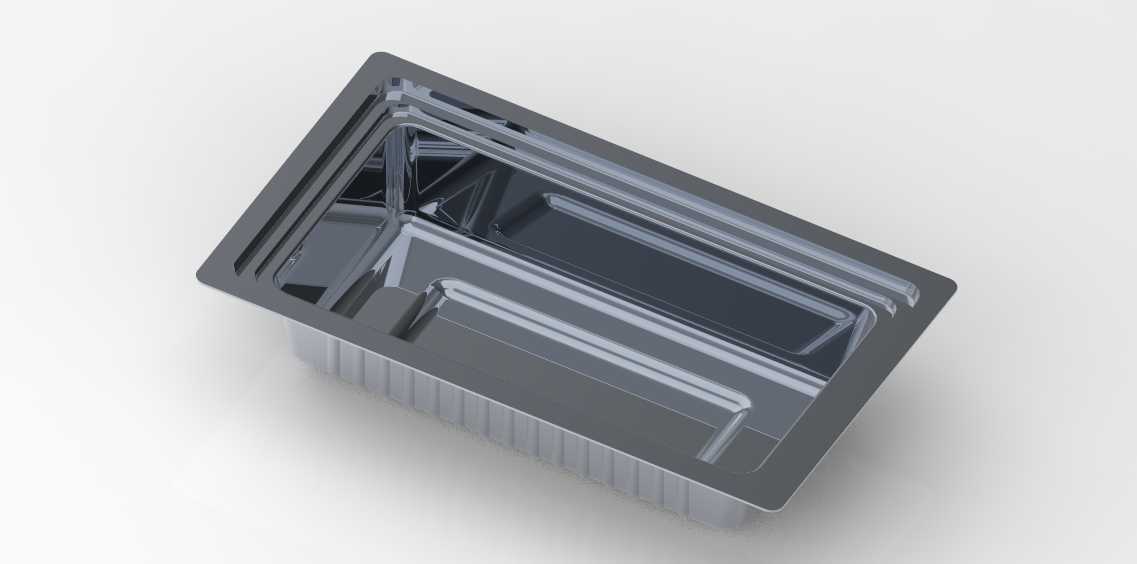

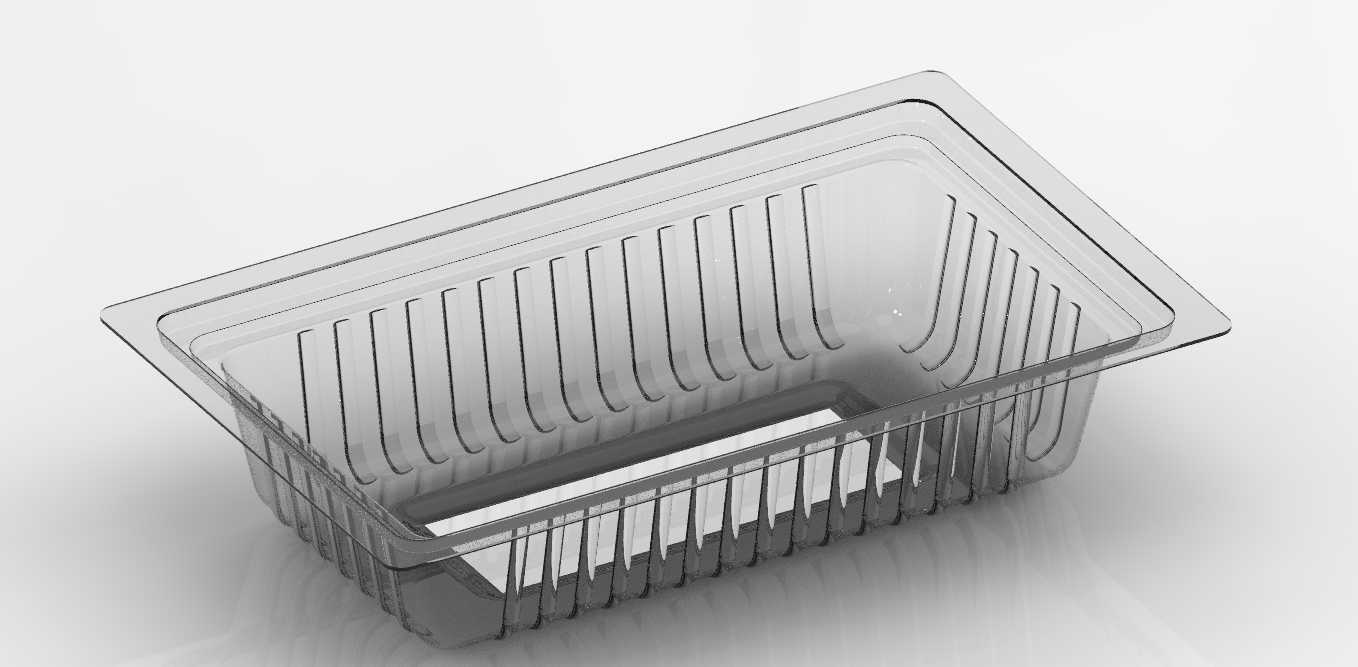

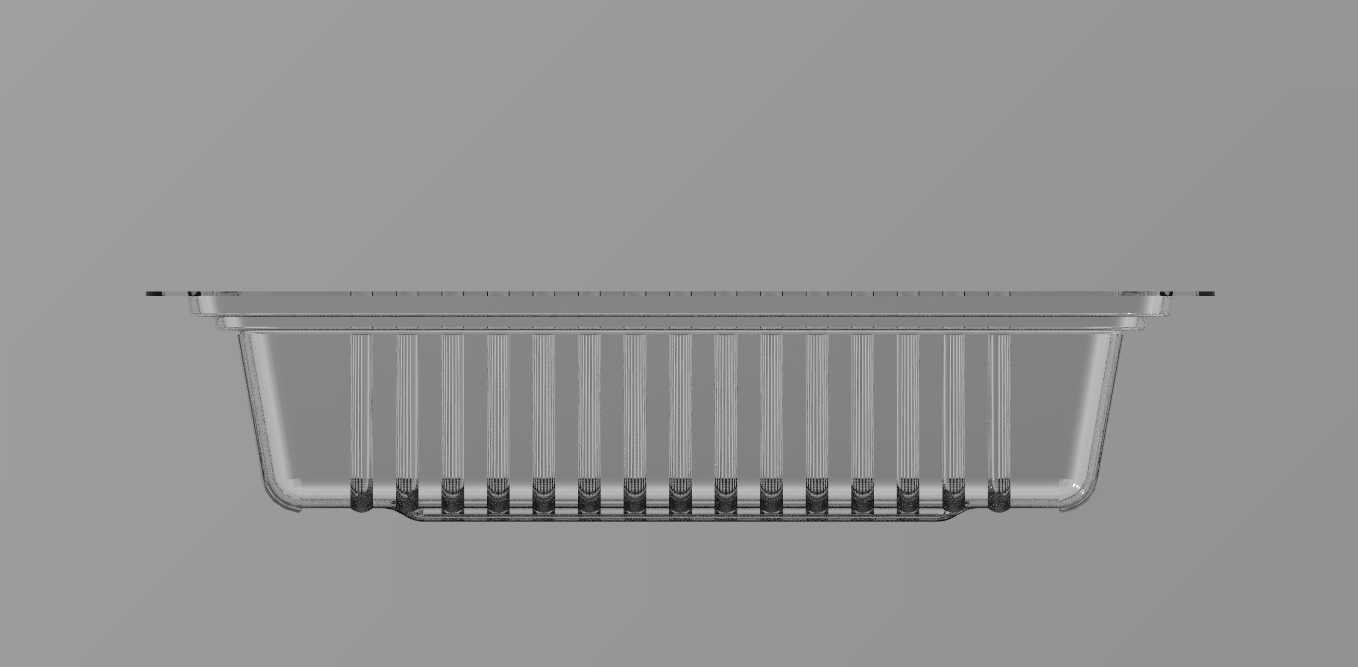

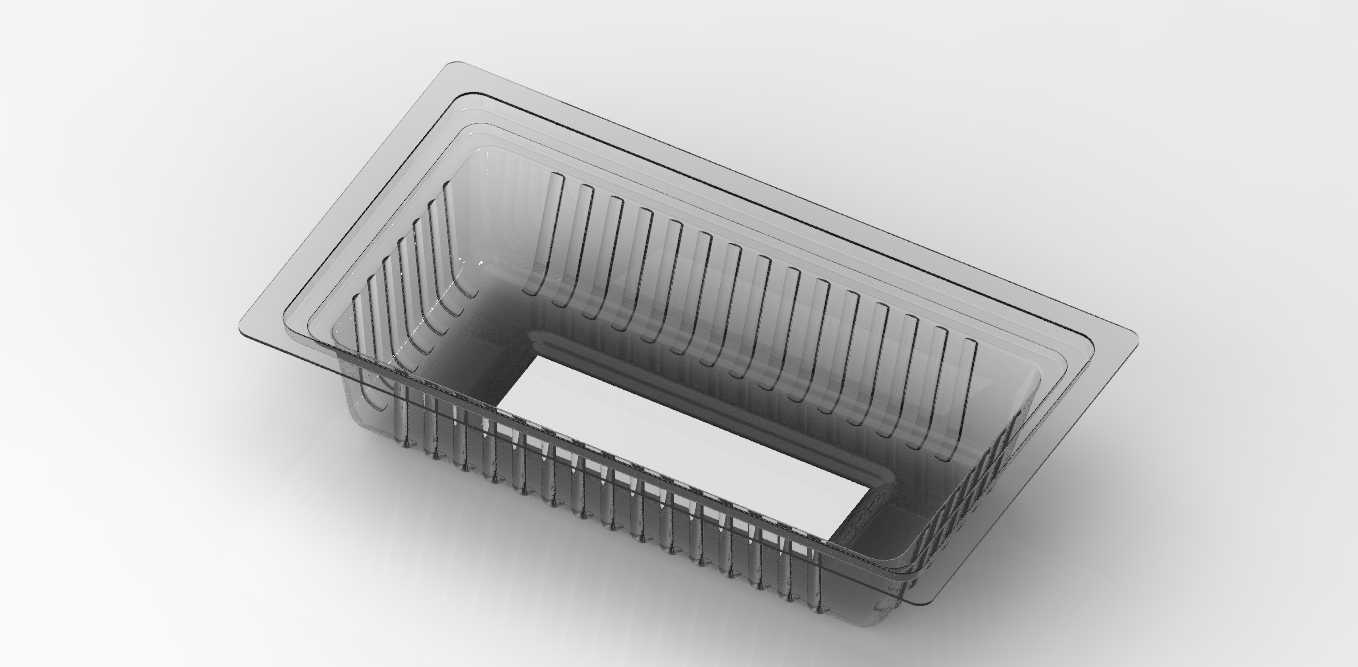

　　重复使用频次远高于一次性塑料衬盘。从功能特性来看，这款托盘采用一体冲压成型工艺，整体无焊接接缝，避免了焊缝位置藏污纳垢、锈蚀脱落的风险，符合食品接触材料的卫生要求。侧壁设计的竖向压筋，并非单纯的装饰结构，经过受力仿真验证，在托盘满载堆叠至12层时，竖向压筋可将侧壁的侧向形变控制在0.3mm以内，不会出现相邻托盘卡滞、无法顺利分离的问题；底部设计的三道横向加强凸筋，一方面提升了底部的抗弯强度，当托盘放置在辊道输送线上时，不会因为底部挠度变形出现卡滞、跳料的情况，另一方面凸筋形成的间隙可让冷冻环境下的冷空气在托盘底部循环，提升冷冻效率，同时高温消杀时的冷凝水可顺着凸筋间隙排出，不会在托盘底部积水。设计思路上，这款托盘没有追求过度的轻量化，而是在壁厚与结构强度之间做了平衡，选用0.4mm厚度的304不锈钢板材作为基材，通过压筋结构提升整体刚性，比同承重能力的无压筋托盘减重22%，同时降低了材料成本。翻边位置做了双层卷边处理，卷边内部无尖锐毛刺，操作人员徒手搬运时不会划伤手部，同时卷边形成的刚性环可提升托盘口部的抗形变能力，即使受到侧向撞击，口部也不会出现不可逆的凹陷变形。托盘内侧的转角位置采用R8mm的大圆角过渡，一方面是冲压工艺的要求，避免拉伸过程中转角位置出现应力集中导致板材开裂，另一方面大圆角设计更便于清洗，不会在转角位置残留食物残渣或油污，适配自动洗盘机的高压喷淋清洗要求。外形尺寸与安装边界方面，

　　这款托盘的外部轮廓尺寸为325mm265mm80mm，内部有效盛放尺寸为310mm250mm75mm，这个尺寸是匹配标准600mm*400mm周转箱设计的，单箱可整齐放置6个托盘，无需额外的定位衬垫；堆叠时的嵌套深度为15mm，满载堆叠时上层托盘的底部不会接触下层托盘内的盛放物，空盘堆叠时的嵌套间隙为2mm，既可以顺利嵌套堆叠节省存储空间，又不会因为间隙过小出现卡滞，空盘堆叠50个的总高度仅为1100mm，适配标准货架的层间高度。侧壁底部设计的微凸点，是容易被忽略的细节结构，当托盘放置在光滑的不锈钢工作台面时，微凸点可形成0.1mm的间隙，避免托盘与台面之间形成真空吸附，操作人员取放托盘时无需费力撬动；

　　同时这个微凸点在辊道输送时可减少与辊道的接触面积，降低输送过程中的摩擦阻力，减少输送噪音。针对食品行业的使用需求，托盘的表面做了电解抛光处理，表面粗糙度达到Ra0.8，不易附着油污，清洗后无残留水渍；针对工业周转场景的需求，也可选择喷砂处理的表面版本，提升表面的耐磨性能，避免周转过程中表面划伤影响外观。在结构建模过程中，重点验证了冲压拉伸的工艺可行性，对压筋位置的拉伸比做了反复校核，确保一次冲压即可成型，无需后续的整形工序，降低生产制造成本；同时对卷边工序的折弯半径做了优化，避免卷边过程中出现板材开裂、卷边不圆整的问题。实际测试数据显示，这款托盘单点承重可达15kg，均匀承重可达25kg，满足绝大多数食材盛放、工件周转的承重需求；在-40℃到120℃的温度区间内，整体形变量小于0.5mm，不会因为温度变化出现尺寸超差，可适配自动化生产线的定位要求。
