汽车悬架用螺旋弹簧阻尼缓冲结构

　　该缓冲阻尼结构主要应用于乘用车辆底盘悬架系统，布置在车轮与车架连接的硬点位置，承担行驶过程中路面冲击的缓冲与振动衰减作用，是车辆行驶系统中保障操控稳定性与乘坐舒适性的核心部件之一。日常行驶过程中，车轮碾过路面凸起、凹陷或者减速带时，瞬时的冲击载荷会沿着转向节传递到该结构上，螺旋弹簧首先承接冲击载荷产生压缩形变，将瞬时的刚性冲击转化为弹性势能存储，配合阻尼段的节流作用逐步释放能量，避免冲击直接传递到车架造成车身弹跳，同时抑制弹簧压缩回弹过程中的多余往复振动，让轮胎始终保持与路面的有效接触，避免急刹、过弯时车轮抓地力不足引发的侧滑或者制动距离过长问题。

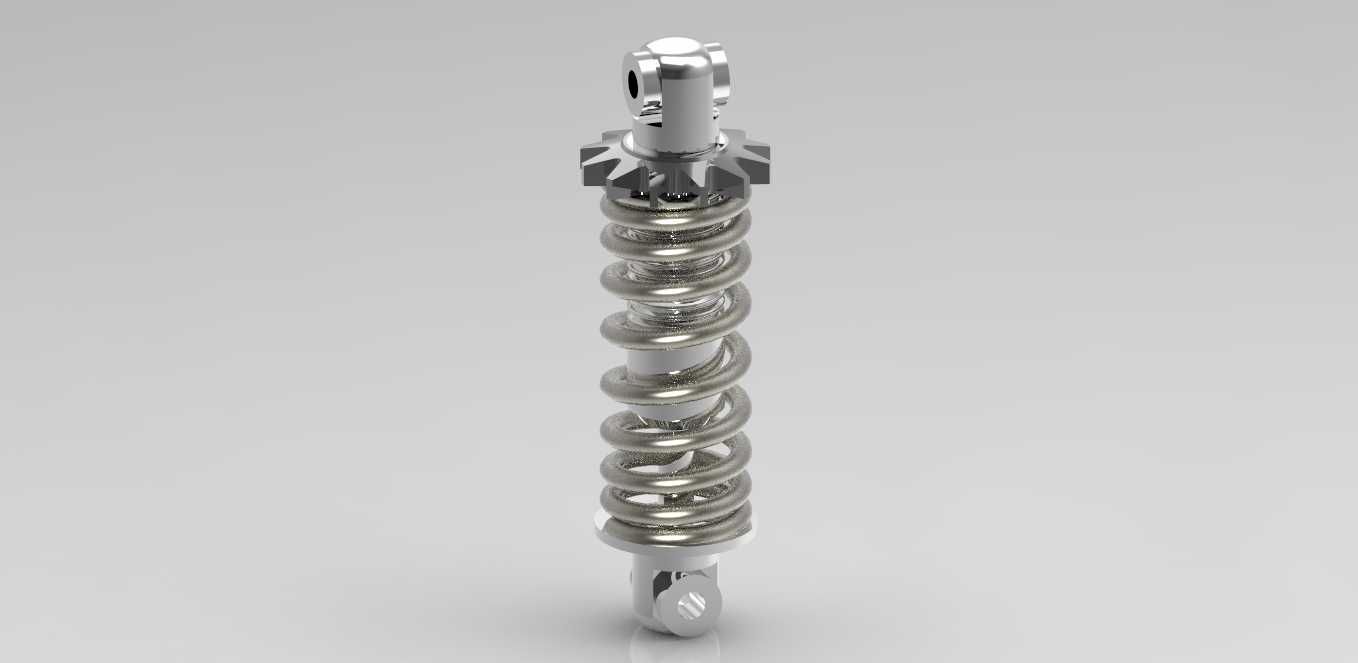

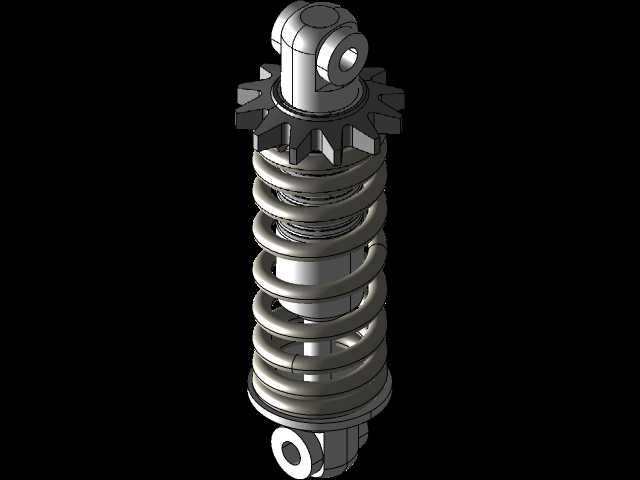

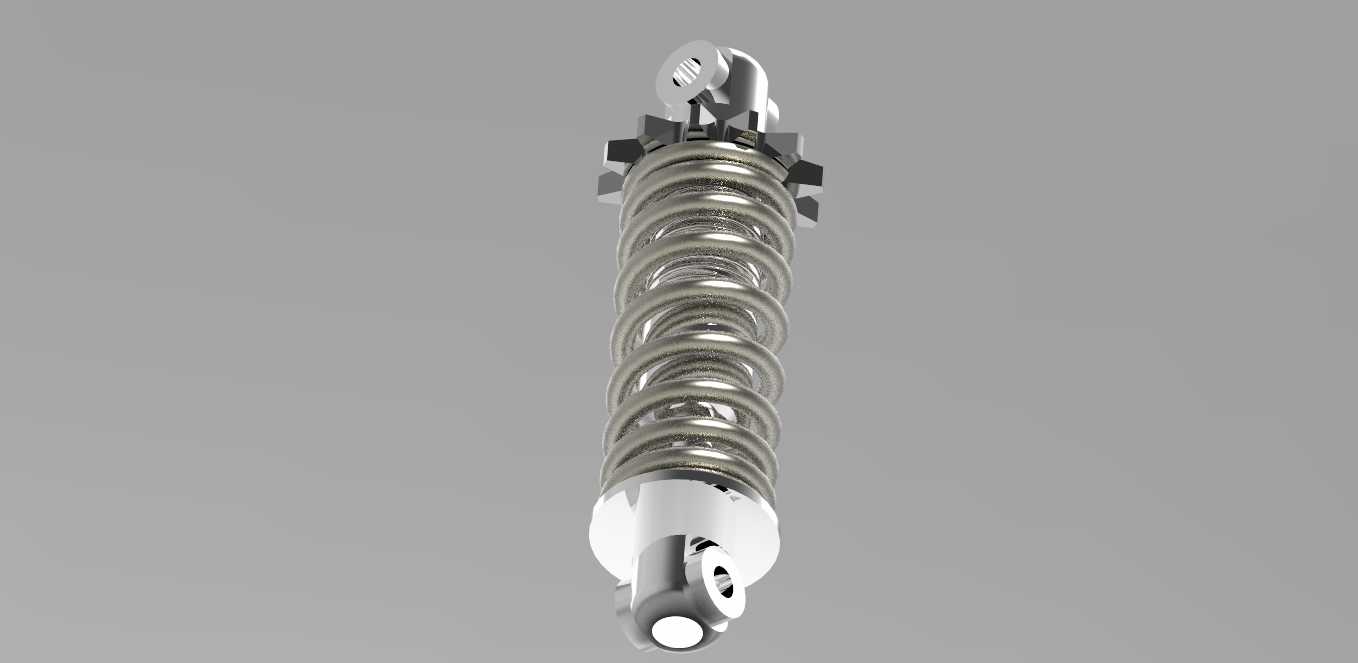

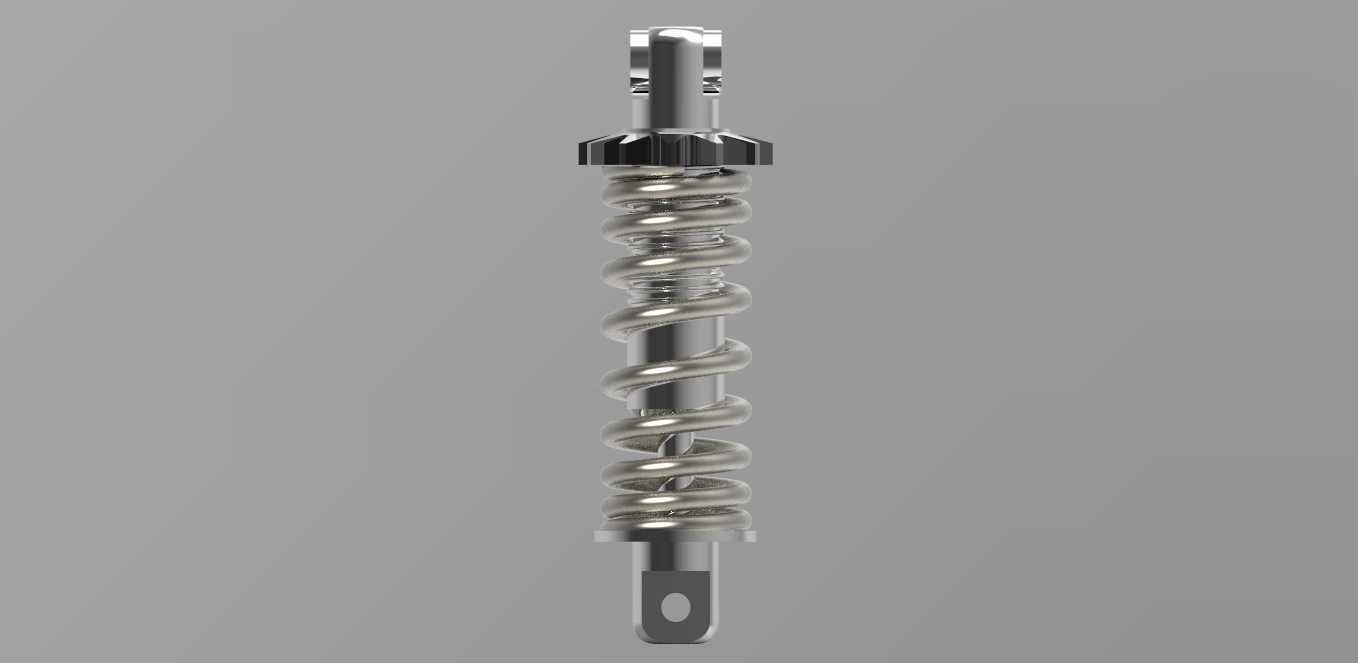

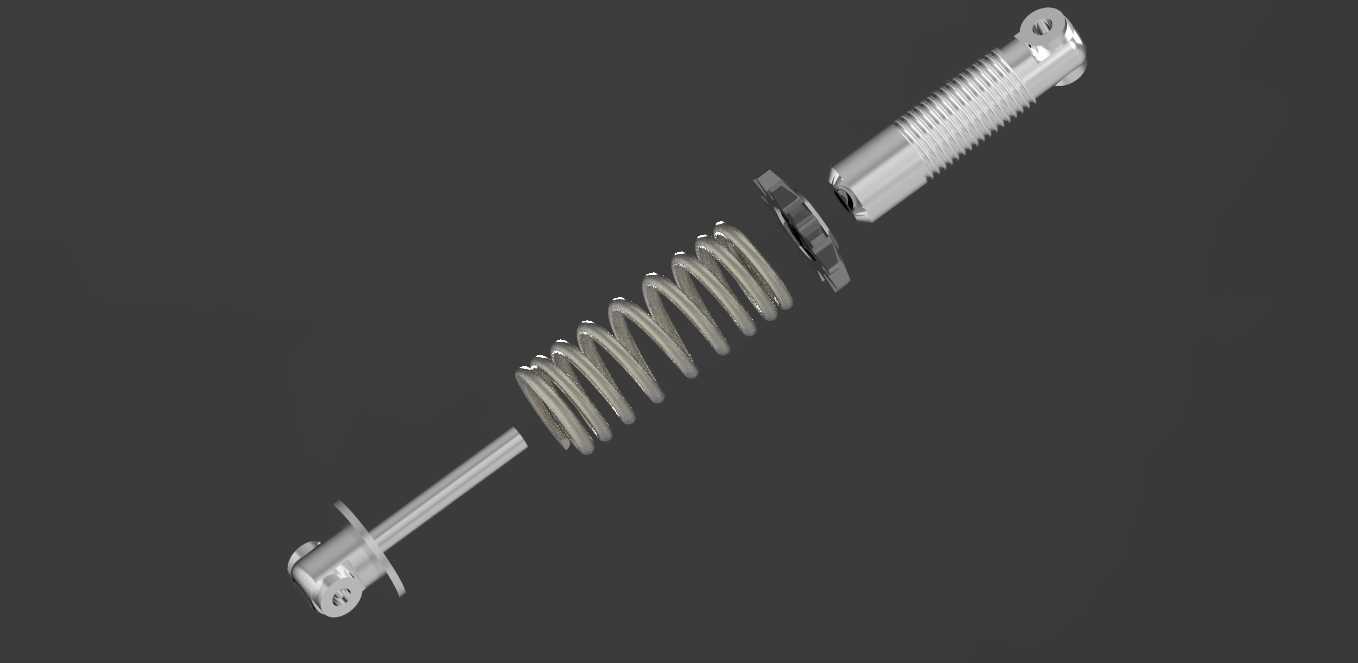

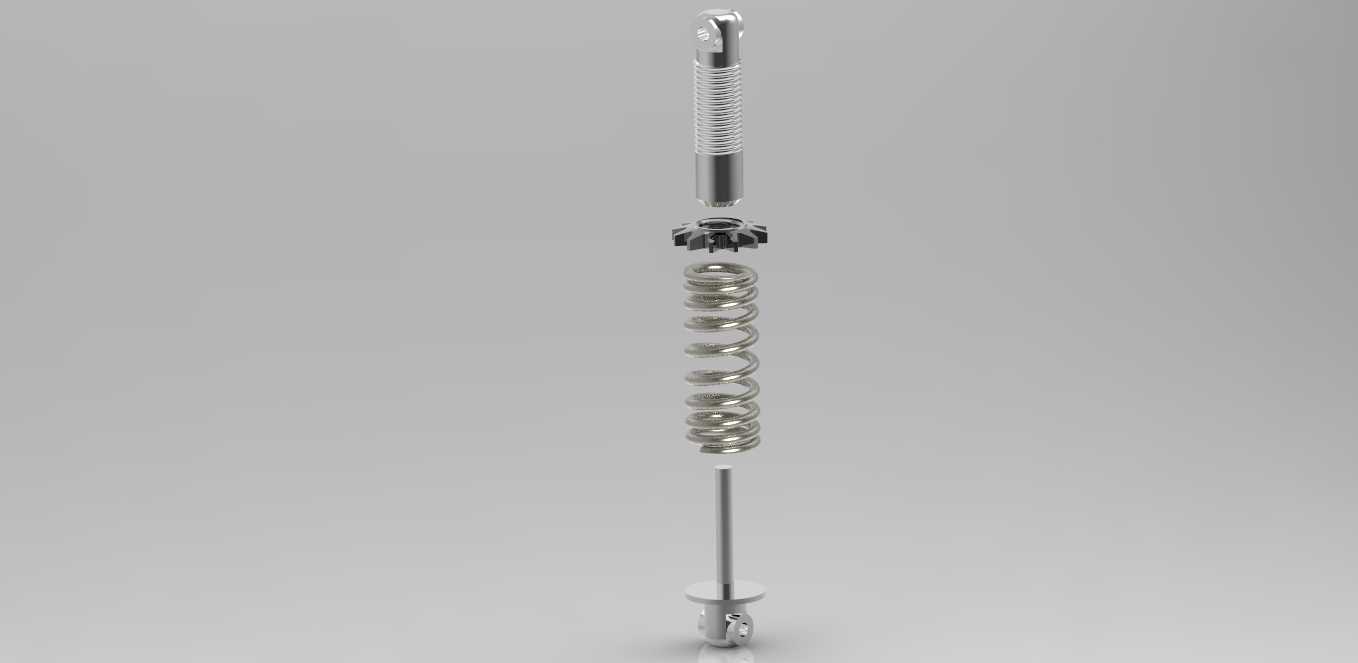

　　从结构设计逻辑来看，整个部件采用分体式同轴装配思路，核心的弹性元件为等节距圆柱螺旋弹簧，弹簧两端分别抵靠在上安装座与下支撑座的定位台阶上，避免弹簧受压缩时出现径向窜动；上端的杆状部件为阻尼活塞杆，杆身加工有高精度的光滑圆柱面，与阻尼腔体内的密封件配合形成往复运动的密封副，保证阻尼介质不会在活塞杆高频往复过程中出现泄漏；上端带外螺纹的筒体为阻尼器储油腔外壳，外螺纹段用于配合锁紧螺母调整整个部件的安装预紧长度，适配不同车型的悬架高度调校需求，筒体端部的带孔吊耳结构用于与车架侧的安装支架铰接，允许悬架跳动过程中部件随摆动角度自适应调整，避免出现运动卡滞。下端的支撑座同样带铰接安装孔，与转向节侧的摆臂或者羊角支架连接，安装孔内可压装橡胶衬套，进一步过滤高频细碎振动，减少金属部件之间的硬接触异响。

　　建模过程中需要重点关注各部件的同轴度公差要求，螺旋弹簧的中心线、活塞杆的中心线、阻尼筒体的中心线必须保持重合，偏差控制在0.1mm以内，否则装配后会出现弹簧偏磨、活塞杆运动卡滞的问题，直接影响部件使用寿命。弹簧的有效圈数、钢丝直径、中径参数需要匹配目标车型的轴荷要求，常规紧凑型乘用车使用的该类结构，弹簧钢丝直径多在12-16mm区间，弹簧中径在80-120mm区间，自由长度根据悬架行程设定在250-350mm区间，保证最大压缩量时弹簧圈之间不会出现并圈碰擦，最大拉伸长度时不会超出阻尼器的活塞杆伸出极限，避免拉脱损坏。安装边界方面，上下两个铰接点的中心距在车辆空载状态下需要与整车设计的悬架静挠度匹配，上端螺纹段的长度需要预留至少20mm的调整余量，方便整车装配时完成四轮定位参数的调校，部件外围需要预留至少30mm的径向空间，避免悬架跳动过程中与周边的轮罩内衬、刹车管路、转向拉杆发生运动干涉。

　　在细节设计上，弹簧两端的支撑圈需要做并紧磨平处理，磨平长度不小于一圈周长的四分之三，保证弹簧安装后端面与支撑座完全贴合，受力均匀不会出现偏斜；阻尼筒体与活塞杆配合的位置设置有防尘罩结构，阻挡路面的泥沙、灰尘进入密封副，避免密封件被颗粒物刮损造成漏油失效；锁紧螺母采用带防松齿的结构，避免车辆长期行驶过程中螺母受振动出现松脱，引发悬架定位参数偏移。整个结构的所有运动部件都做了运动仿真校验，模拟车轮上跳、下跳的全行程过程，确认各部件之间无干涉、运动顺畅，阻尼力与弹簧刚度的匹配曲线符合底盘调校的目标，既不会因为刚度过大导致悬架过硬颠簸感强，也不会因为刚度过小导致过弯侧倾过大、刹车点头明显的问题。
